Benutzerhandbuch des Leistungsanalysators PA3000
Über die Softkey-Pfeiltasten (links/rechts) kann eine einzelne Oberwelle
ausgewählt werden. Diese Oberwelle wird dann nicht grün, sondern gelb
dargestellt. Über die Pfeiltasten lässt sich nur die Auswahl der Oberwelle
der aktiven Gruppe ändern. Wird auf der Anzeige nur ein Balkendiagramm
dargestellt, ist die Verwendung der Auswahlfunktion denkbar einfach. Wenn
der Benutzer dann über die Hardkey-Pfeiltasten zum nächsten Kanal wechselt,
werden als Grundlage für die ausgewählte Oberwelle mögliche Änderungen
verwendet, die in der Ansicht des vorhergehenden Kanals vorgenommen wurden.
Für die x-Achse gilt eine maximale Anzahl der anzeigbaren Oberwellenwerte
von 50, auch wenn theoretisch 100 möglich wären. Welche Oberwellenwerte
angezeigt werden, ergibt sich aus der Abfolge und dem Bereich der Oberwellen
für die jeweilige Gruppe. Beispiel: Wurde das Gerät so konfiguriert, dass bis
zur 50. Oberwelle gerade und ungerade Wellen angezeigt werden, werden
50 Oberwellen angezeigt. Lautet die Konfiguration auf ungerade Oberwellen bis
zur 19. Welle, so werden 10 Oberwellen angezeigt.
Sind weniger als 50 Oberwellen anzuzeigen, werden sie über die gesamte
zulässige Breite des Diagramms verteilt. Hat der Benutzer für die Anzeige mehr
als 50 Oberwellen ausgewählt, lässt sich die Anzeige mit den Softkey-Pfeiltasten
(links/rechts) weiterblättern. Dabei ändern sich die Achsenbezeichnungen nach
Erreichen der 50. Oberwelle.

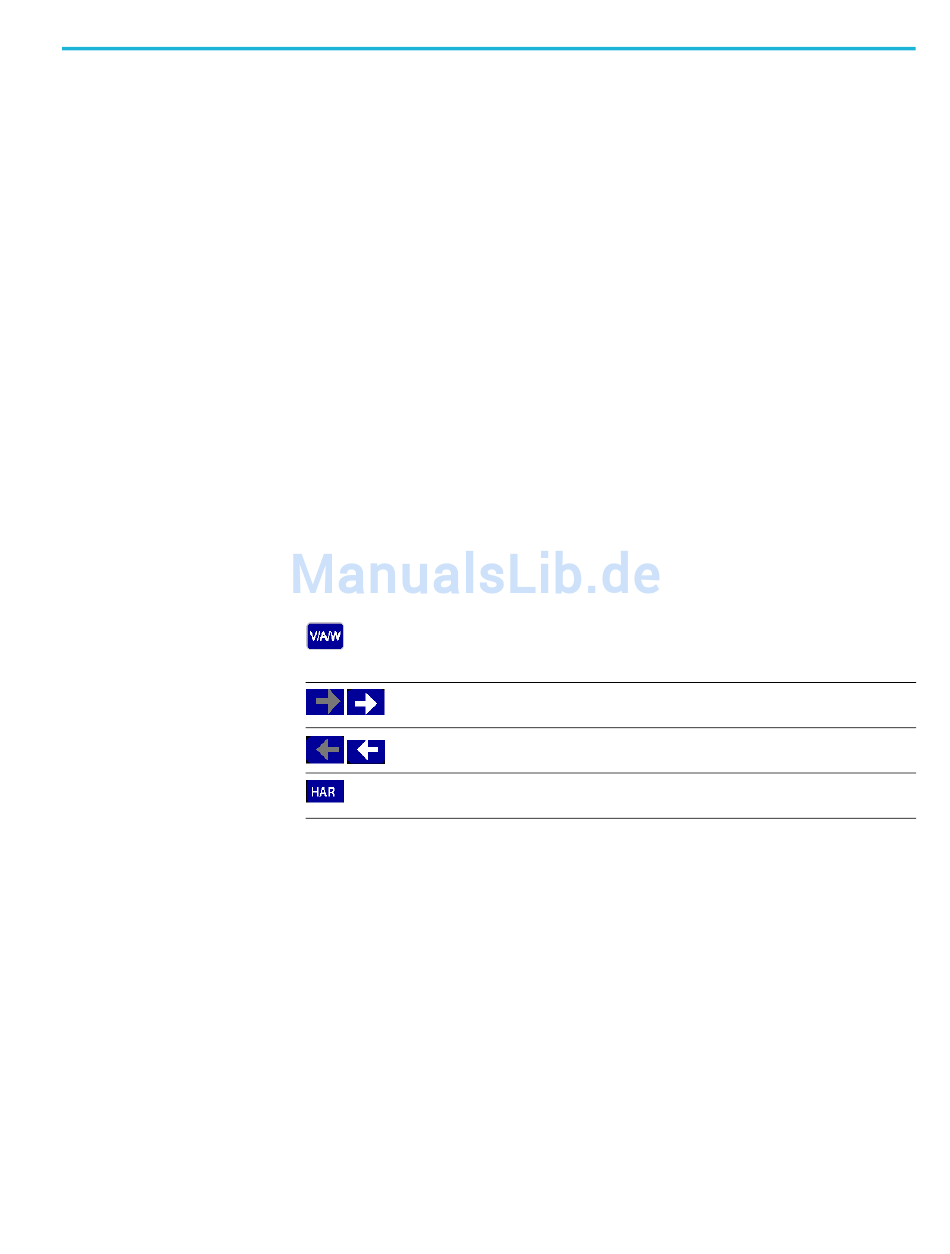

In der folgenden Übersicht sind die Softkeys näher erläutert:
Ändern der angezeigten Oberwellen (Volt,
Ampere, Watt und wieder zurück zu Volt).
Die Einstellung erfolgt nach Gruppen.
Verschieben der ausgewählten Oberwelle
um eins nach rechts (höhere Ordnung).
Verschieben der ausgewählten Oberwelle
um eins nach links (niedrigere Ordnung).
Wechseln in das Menü für die
Oberwelleneinstellung.
Frontpaneel
17
