Anwendungsbeispiele
146

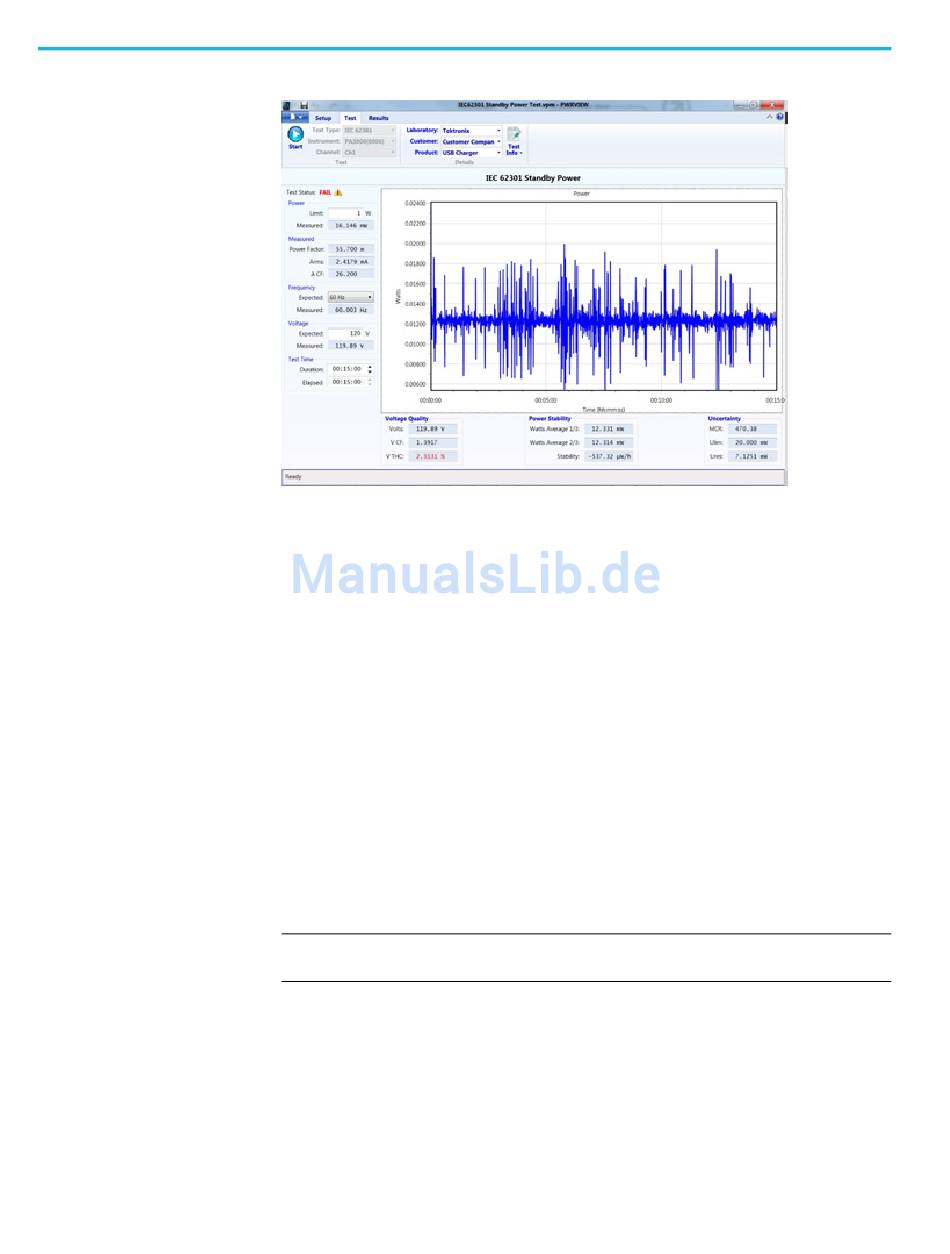

Abbildung 56: Vollständige Konformitätsprüfung der Standby-Leistung gemäß IEC
62301
1. Verwenden Sie den gleichen Prüfaufbau wie beim vorhergehenden Beispiel
für PA3000 direkt.
2. Nachdem Sie alle Leistungsanschlüsse vorgenommen haben, schließen Sie
den PA3000 an den Computer an, auf dem die PWRVIEW-Software installiert
ist. Verwenden Sie dazu das mitgelieferte USB-Kabel. Falls gewünscht, kann
auch ein Ethernet- oder ein GPIB-Kabel verwendet werden.
3. Öffnen Sie die PWRVIEW-Software durch Doppelklicken auf das
Desktop-Symbol.
4. Klicken Sie auf die Schaltfläche „Add" (Hinzufügen), um den PA3000
anzuschließen.
Alle verfügbaren Geräte werden im Auswahl-Paneel aufgeführt.
5. Wählen Sie das gewünschte Gerät (den PA3000) aus, und klicken Sie dann
auf „Connect" (Verbinden).
HINWEIS.
Links auf dem Paneel werden verschiedene Standardanwendungen und
Konformitätsprüfungen angezeigt, unter denen Sie auswählen können.
6. Klicken Sie in der Menüleiste im Bereich „Application Mode"
(Anwendungsmodus) auf die Schaltfläche „Test" (Prüfen).
Dadurch werden die ausgegrauten Konformitätsprüfungen auf dem linken
Paneel aktiviert.
Benutzerhandbuch des Leistungsanalysators PA3000
