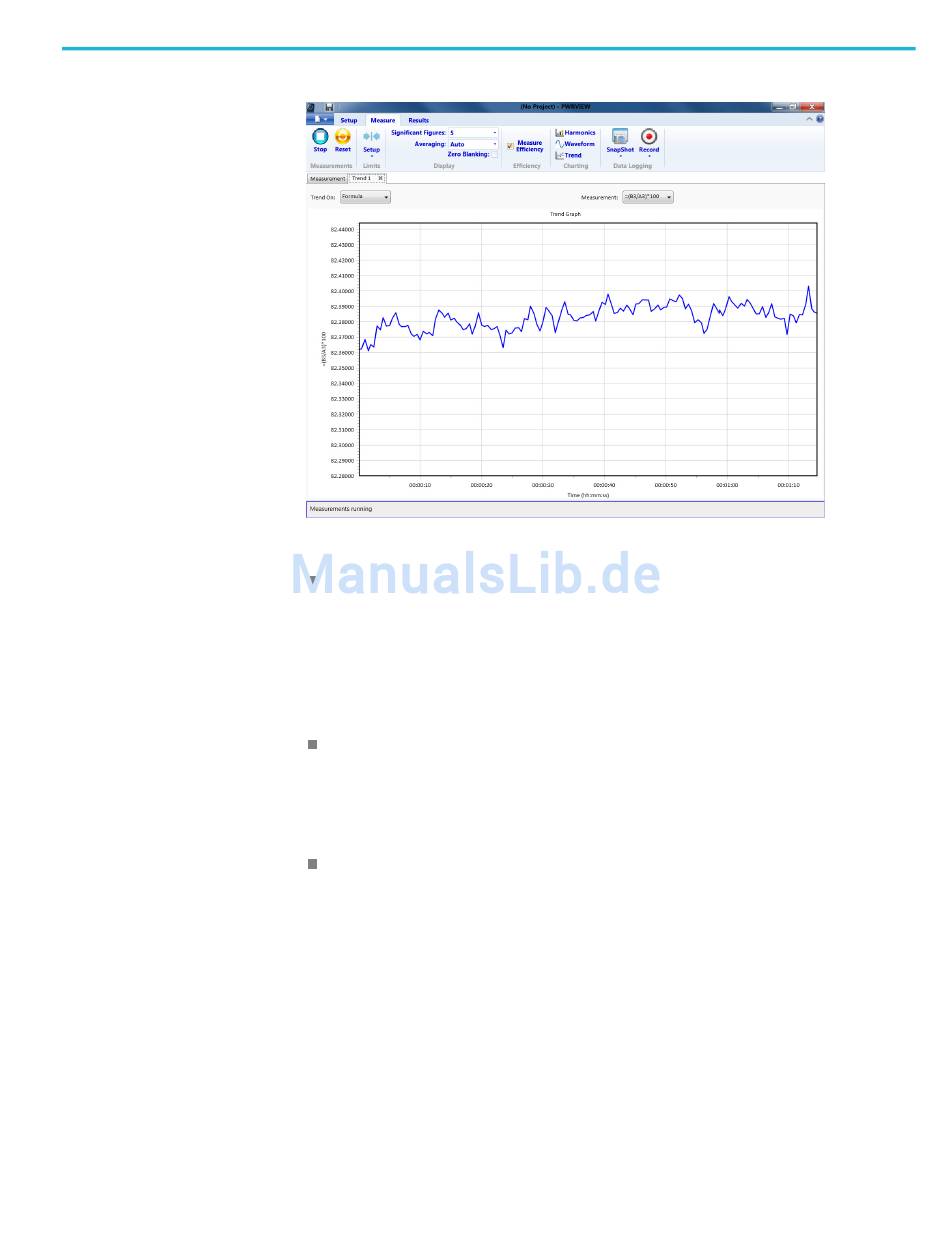

Abbildung 42: Trenddiagramm der Effizienz
In der PWRVIEW-Software werden Signalkurven mithilfe der vom
Leistungsanalysator erfassten Oberwellendaten erstellt. Die Genauigkeit der
Signalkurve hängt von der Menge der verfügbaren Oberwelleninformationen
ab. Um optimale Ergebnisse zu erzielen, wählen Sie die maximale Anzahl für
die Anzeige von Oberwellen im Setup-Bereich aus. Beim PA3000 ergibt die
Auswahl von 100 Oberwellen die besten Ergebnisse. Wenn keine Oberwellen
ausgewählt werden, zeigt die Oberwellenfunktion einen leeren Bildschirm an.
Das Oberwellen-Balkendiagramm kann für alle Spannungs-, Strom- und
Wattmesswerte aktiviert werden. Über den Setup-Bildschirm können bis
zu 100 Oberwellen ausgewählt werden. Wenn Sie die Maus über einen
Oberwellen-Balken bewegen, werden der absolute Wert und der Prozentwert
der Hauptoberwelle für die betreffende Oberwelle angezeigt.
Das Trenddiagramm kann für jeden Messparameter aktiviert werden, indem
Sie entweder mit der rechten Maustaste auf den gewünschten Parameter
klicken, oder indem Sie auf das Trend-Symbol in der Menüleiste klicken.
Das Trenddiagramm kann über die Schaltfläche „Reset" (Zurücksetzen) in
der Menüleiste zurückgesetzt werden.
Datenprotokollierung. Das Aufzeichnen von Daten ist für die meisten
Effizienzmessungen wichtig, bei denen Last- und Quellenabtastung erforderlich
ist.
