Methode 1:
Einschaltstrommessungen
(PA3000 direkt)
150
Anwendungen, bei denen der Nominalstrom im stationären Zustand unter
1 A beträgt.

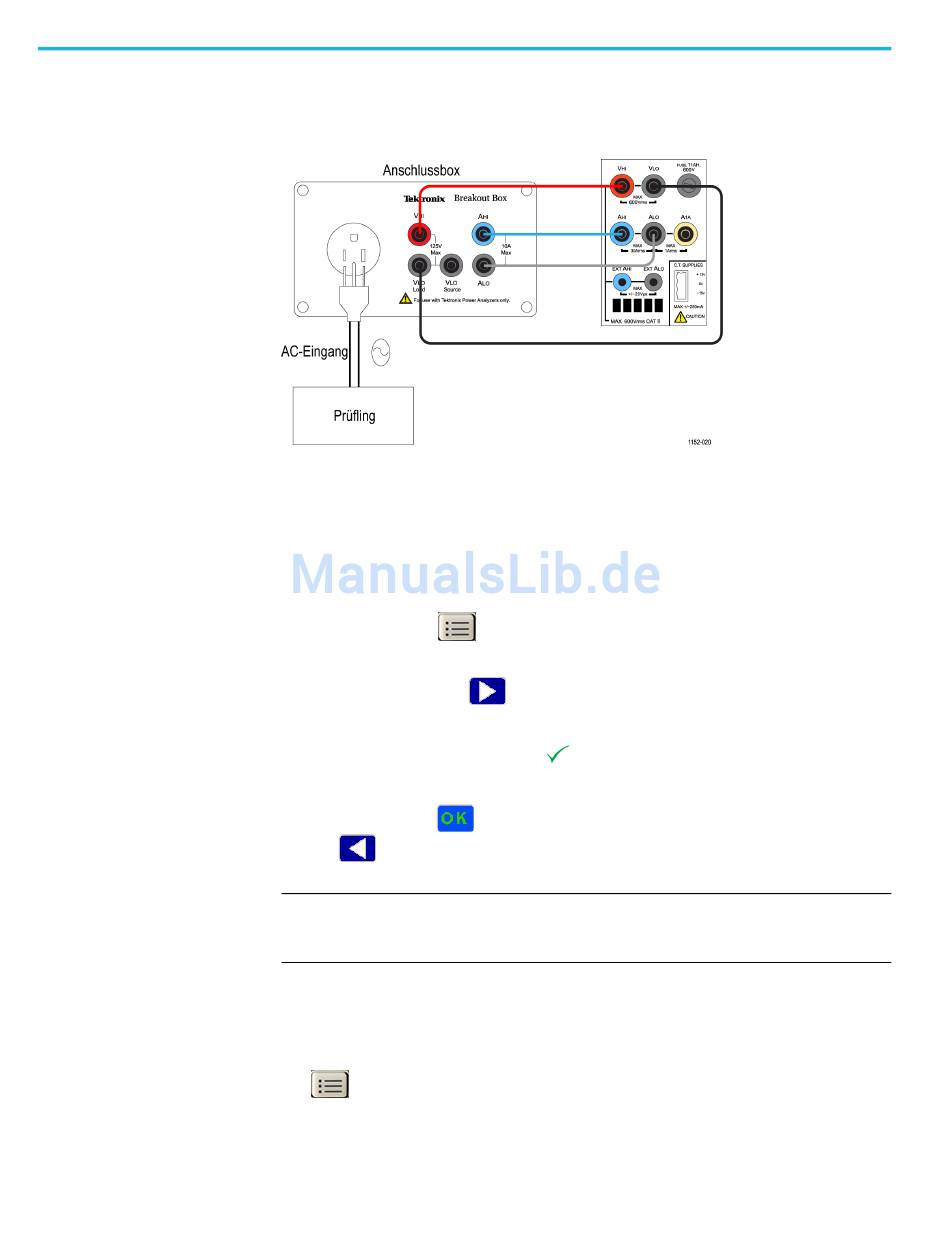

Abbildung 58: Anschlussdiagramm zur Einschaltstrommessung
Die folgenden Schritte beschreiben die Vorgehensweise zum Einrichten des
PA3000 für Einschaltstrommessungen.
1. Setzen Sie den PA3000 auf die Vorgabekonfiguration:
a. Drücken Sie
b. Navigieren Sie hinunter zu User Configuration (Benutzerkonfiguration),
und drücken Sie
c. Wählen Sie Load Default Configuration (Vorgabekonfiguration laden)
aus, und drücken Sie dann
Der PA3000 lädt die Vorgabewerte und zeigt einen Bestätigungsbildschirm
an. Drücken Sie
Sie
drücken.
HINWEIS.
Der PA3000 muss für kontinuierliche Abtastung und die Rückgabe von
ungemittelten Ergebnissen konfiguriert werden. Er muss auch für das Speichern
von Spitzenwerten konfiguriert werden.
2. Eine feste Bereichseinstellung ist für den Spannungs- und den Stromkanal
erforderlich, um kontinuierliche Abtastung zu ermöglichen. Um einen
manuellen Bereich auszuwählen, gehen Sie zum Hauptmenü (drücken Sie
), gehen Sie zu Inputs → Ranging → Current/Voltage, und wählen Sie
dann einen entsprechenden Bereich aus.
.
.
zur Bestätigung.
, und kehren Sie dann zum Hauptmenü zurück, indem
Benutzerhandbuch des Leistungsanalysators PA3000
