Methode 2:
Effizienzmessungen
an einphasigen
AC-DC-Netzteilen.
(PWRVIEW-Software)
Benutzerhandbuch des Leistungsanalysators PA3000
Die folgenden Schritte beschreiben die Vorgehensweise zum Einrichten der
PWRVIEW-Software bei einem PA3000 für Effizienzmessungen.

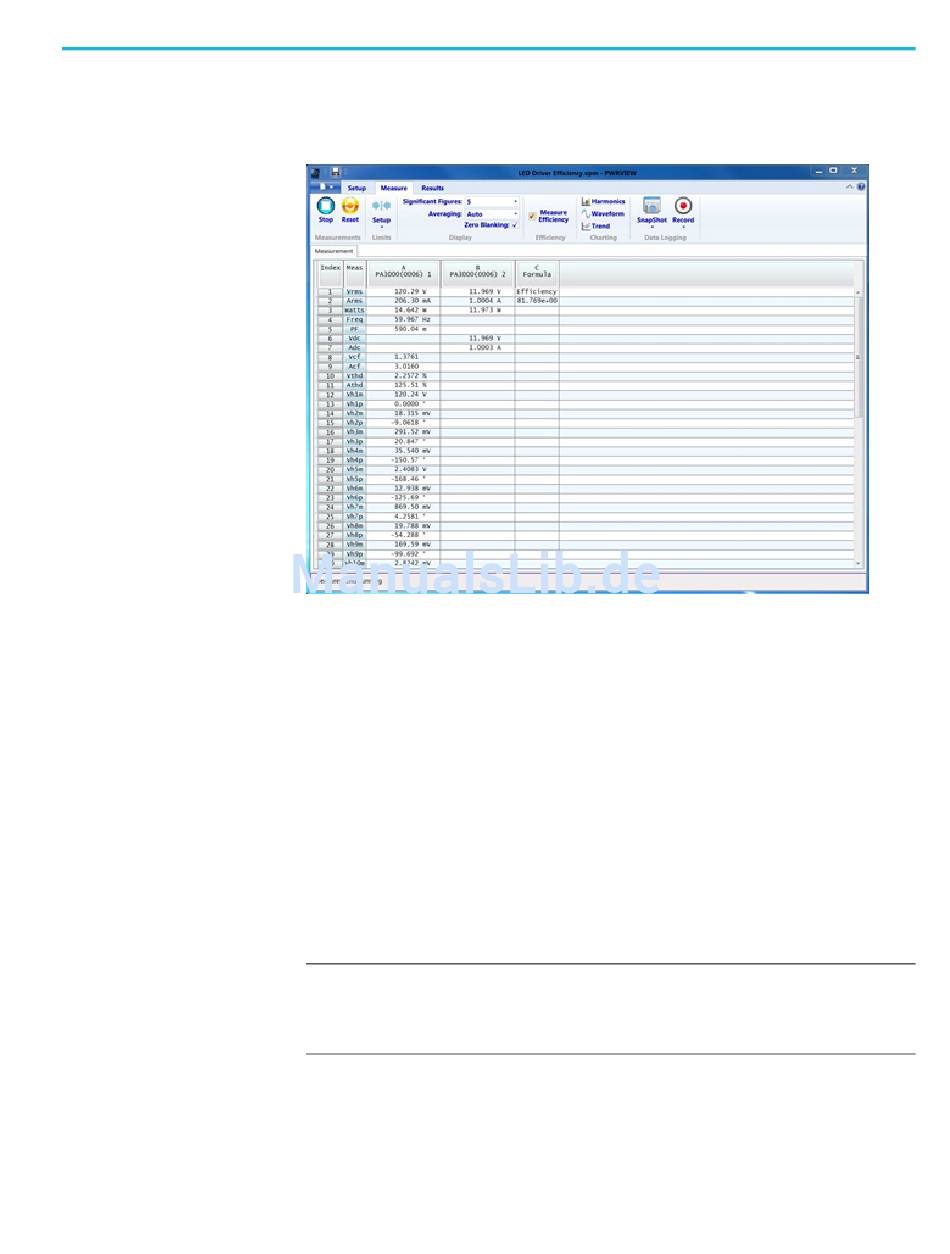

Abbildung 41: Effizienzmessung mit der PWRVIEW-Software
1. Schließen Sie den PA3000 an den Computer an, auf dem die
PWRVIEW-Software installiert ist. Verwenden Sie dazu das mitgelieferte
USB-Kabel. Falls gewünscht, kann auch ein Ethernet- oder ein GPIB-Kabel
verwendet werden.
2. Öffnen Sie die PWRVIEW-Software durch Doppelklicken auf das
Desktop-Symbol.
3. Klicken Sie auf die Schaltfläche „Add" (Hinzufügen), um den PA3000
anzuschließen.
Alle verfügbaren Geräte werden im Auswahl-Paneel aufgeführt.
4. Wählen Sie das gewünschte Gerät (den PA3000) aus, und klicken Sie dann
auf „Connect" (Verbinden).
HINWEIS.
Links auf dem Paneel werden verschiedene Standardanwendungen und
Konformitätsprüfungen angezeigt, unter denen Sie auswählen können. Dieses
Beispiel bezieht sich auf die Effizienzmessung an einem AC-DC-LED-Treiber.
Diese Methode kann auch für ähnliche AC-DC-Netzteile verwendet werden.
Anwendungsbeispiele
119
