Design
Frequenzumrichter
Ladestrom
35

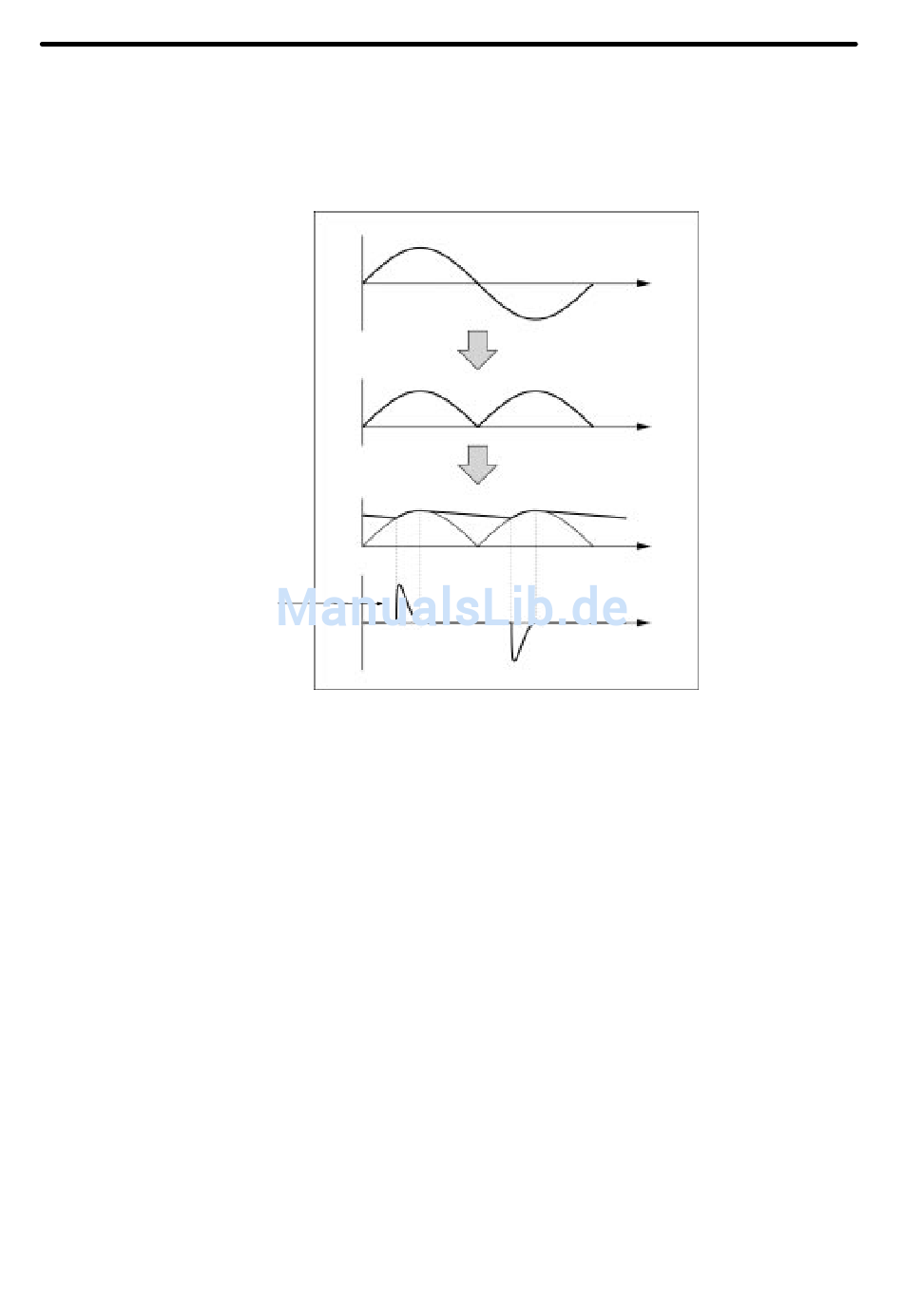

Der Frequenzumrichter sowie normale elektrische Maschinen generieren ei-
nen Eingangstrom, der durch die Wandlung von AC in DC, Oberwellen ent-
hält. Der Ausgangsstrom des Frequenzumrichters ist verhältnismäßig hoch.
Daher ist der Anteil der Oberwellen im Eingangsstrom des Frequenzumrich-
ters höher als bei jeder anderen elektrischen Maschine.
Netzspannung
Spannung
Zwischenkreisspannung
Strom
Zeit
Gleichrichtung
Zeit
Geglättet
Zeit
Zeit
Abschnitt 2
