Konfiguration der Protokollmakrofunktion

In diesem Handbuch werden die Begriffe "Meldung, DSR–Meldung und Ant-
wort" verwendet, um den Kommunikationsdatenaustausch zu beschreiben.
Meldung: Eine DSR–Meldung oder Antwort.
DSR–Meldung Eine Meldung, die vom Master für Befehle an den Fre-
quenzumrichter eingestellt wurde.
Antwort: Eine Meldung, dass der Frequenzumrichter entsprechend der
DSR–Meldung des Masters zurückkehrt.
Die Meldung kann entsprechend der Kommunikationsspezifikation des
Mehrzweck–Peripheriegerätes (Frequenzumrichter) als Gegenstück er-
stellt werden.
Eine DSR–Meldung kann Variablen enthalten, um Daten im E/A–Speicher
(wie z. B. Datenspeicher) der CPU–Baugruppe einzustellen oder Anwort-
daten in den E/A–Speicher zu schreiben.
Jede Sequenz der Meldung befindet sich im Speicher der Kommunikati-
onskarte. Daher kann die CPU–Baugruppe den PMCR–Befehl senden
oder die Daten empfangen. Es ist daher nicht erforderlich, Kontaktplanpro-
gramme für das Kommunikationsprotokoll zu schreiben.

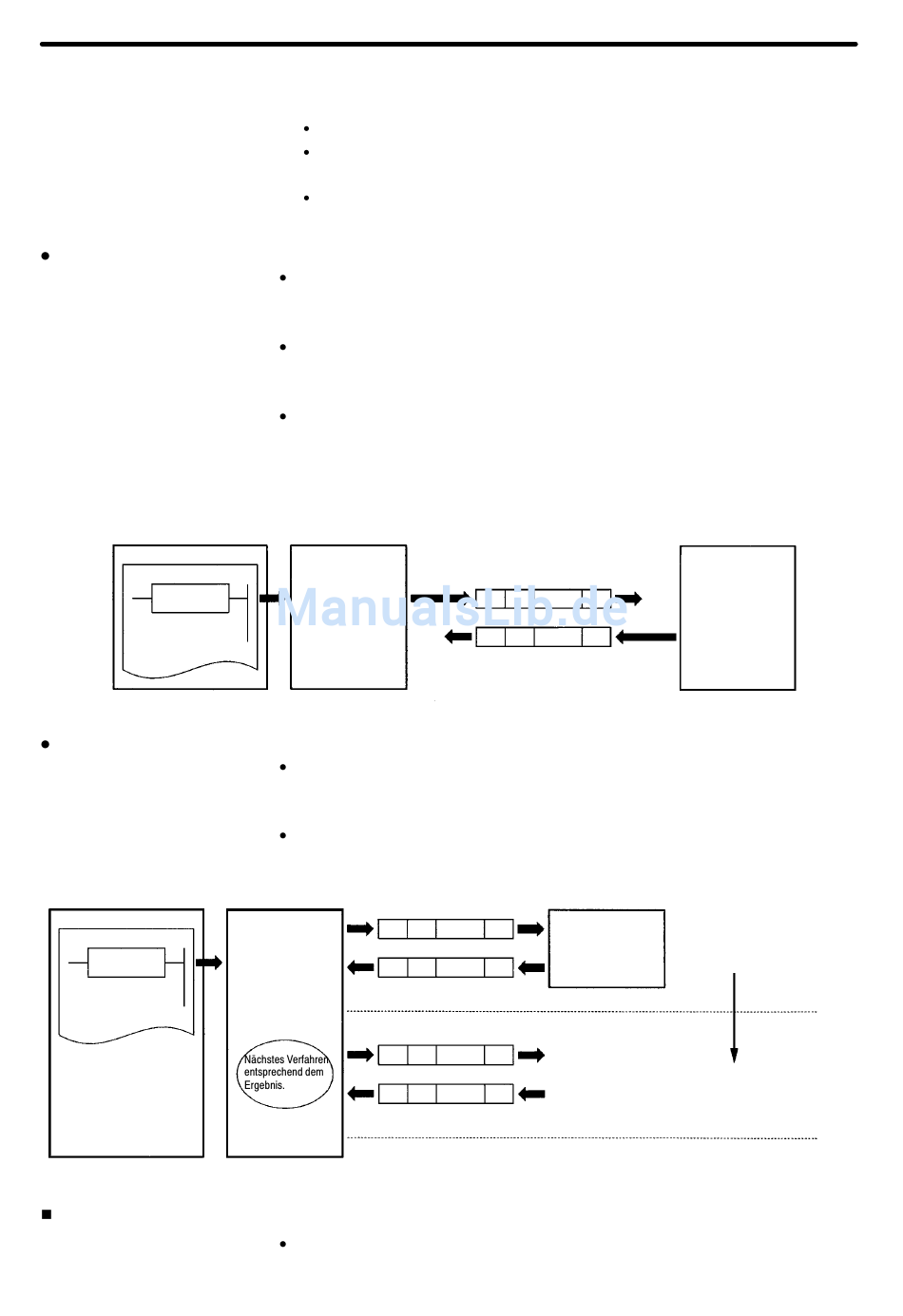

Kommunikationskarte
Das Senden und Empfangen von Meldungen als einzelner Schritt beinhal-
tet Schrittbefehle wie Senden, Empfangen, Senden & Empfangen und
Warte–Befehle.
Der Schritt kann entsprechend dem Schrittergebnis beendet werden oder
auf einen anderen Schritt umgeschaltet werden.
Kommunikationskarte
Das Protokoll besteht aus einer oder mehreren Sequenzen.
Eine Sequenz ist ein unabhängiger Satz von Aktionen, die zusammen mit
einem Mehrzweck–Peripheriegeräte, wie z. B. einem Frequenzumrichter,
DSR–Meldung
Empfang
Antwort
3G3MV
Abschnitt 7
3G3MV
Senden
Schritt 0
Zu Schritt n entsprechend dem Ergebnis.
165
