Verwendung von Frequenzumrichter und Motor

Verwendung des Frequenzumrichters mit vorhandenem Standardmotor

Betrieb mit hoher Drehzahl
Drehmomentenkenndaten
Vibration
256
Wird ein Standardmotor mit dem Frequenzumrichter betrieben, ist der Versor-
gungsspannungverlust leicht erhöht gegenüber dem Einsatz mit einer kom-
merziellen Spannungsversorgung.
Zusätzlich reduziert sich die Kühlwirkung im Niedriggeschwindigkeits–Be-
reich, wodurch eine Steigerung der Motortemperatur hervorgerufen wird. Des-
halb sollte das Motordrehmoment im niedrigen Geschwindigkeitsbereich redu-
ziert werden.

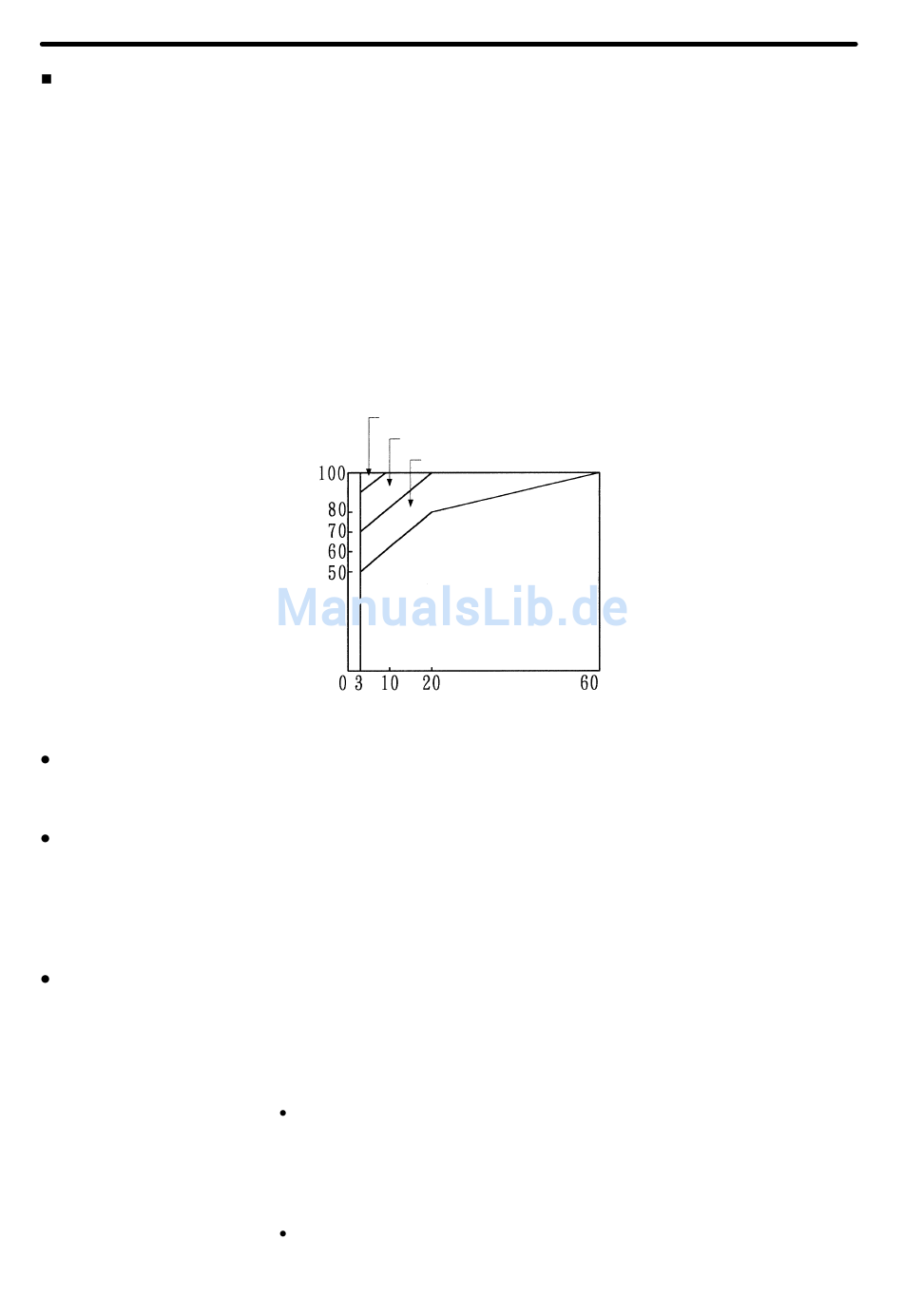

Die folgende Grafik zeigt zulässige Lastkenndaten eines Standardmotors an.
Sind 100% Drehmoment fortlaufend im Niedriggeschwindigkeits–Bereich er-
forderlich, so verwenden Sie einen besonderen Motor für den Einsatz mit Fre-
quenzumrichtern.
Zulässige Lastkenndaten eines Standardmotors
25% ED (oder 15 Min.)
Drehmoment (%)
Bei Einsatz des Motors bei hoher Drehzahl (60 Hz oder darüber) können Pro-
bleme in dem dynamischem Gleichgewicht und der Lagerhaltbarkeit auftreten.
Der Motor benötigt evtl. mehr Beschleunigungsdrehmoment, wenn er mit dem
Frequenzumrichter betrieben wird, als wenn er von einer kommerziellen
Spannungsversorgung versorgt wird. Überprüfen Sie die Lastdrehmoment-
kenndaten der Maschine, die mit dem Motor verwendet werden soll, um eine
geeignete V/f–Kennlinie einzustellen.
Die Serie 3G3MV verwendet eine PWM–Steuerung mit hoher Trägerfrequenz,
um die Motorvibration zu reduzieren. Wird der Motor mit dem Frequenzum-
richter betrieben, entspricht die Motorvibration fast dem Betrieb mit einer kom-
merziellen Spannungsversorgung.
Die Motorvibration kann jedoch in den folgenden Fällen höher werden.
Resonanz mit der natürlichen Frequenz des mechanischen Systems
Geben Sie besonders acht, wenn eine Maschine, die mit einer konstanten
Drehzahl betrieben wurde, mit variabler Drehzahl betrieben werden soll.
Tritt eine Resonanz auf, so installieren Sie den Motor auf Vibrations–
Dämpfungsfüßen aus Gummi.
Unwucht des Rotors
Geben Sie besonders acht, wenn der Motor mit einer hohen Drehzahl be-
trieben wird (60 Hz oder darüber).
40% ED (oder 20 Min.)
60% ED (oder 40 Min.)
Fortlaufend
Frequenz (Hz)
Abschnitt 11
