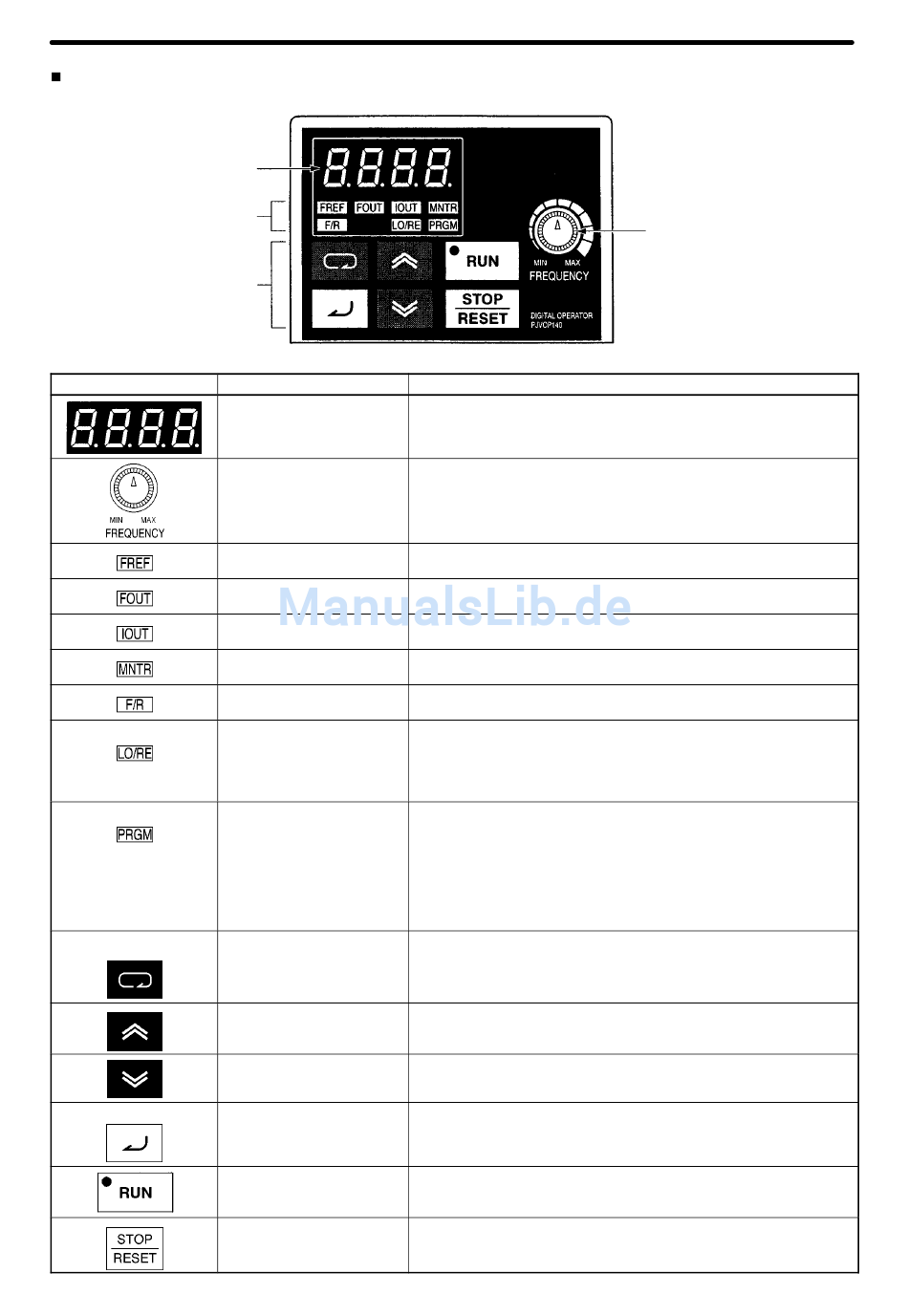

Überblick
Bedienkonsole
Datenanzeige
LED–Anzeigen
Betriebstasten
Taste/Anzeige
6
Bezeichnung
Datenanzeige
Sollwertpotentiometer
FREF–Anzeige
FOUT–Anzeige
IOUT–Anzeige
MNTR–Anzeige
F/R–Anzeige
LO/RE–Anzeige
PRGM–Anzeige
Betriebsartentaste
Inkrementtaste
Dekrementtaste
ENTER–Taste
RUN–Taste
STOP/RESET–Taste
Zeigt relevante Datenfelder, wie Frequenzsollwert, Ausgangsfrequenz und
Parametersätze an.
Spezifiziert den Frequenzsollwert innerhalb eines Bereichs zwischen 0 Hz
und Maximalfrequenz.
Der Frequenzsollwert kann angezeigt oder eingestellt werden, während
diese Anzeige leuchtet.
Die Ausgangsfrequenz des Frequenzumrichters wird angezeigt, während
diese Anzeige leuchtet.
Der Ausgangsstrom des Frequenzumrichters wird angezeigt, während
diese Anzeige leuchtet.
Die in U01 bis U18 anstehenden Werte werden angezeigt, während diese
Anzeige leuchtet.
Die Drehrichtung kann beim Betrieb des Frequenzumrichters verändert
werden, während diese Anzeige leuchtet.
Ort/FERN–Umschaltung
Hinweis Der Status dieser Anzeige kann nur im RUN–Status über-
wacht werden. Jede RUN–Befehlseingabe wird ignoriert,
während diese Anzeige leuchtet.
Die Parameter n001 bis n179 können angezeigt und verändert werden,
während diese Anzeige leuchtet.
Hinweis Während sich der Frequenzumrichter im RUN–Status
befindet, können diese Parameter nur angezeigt werden.
Nur einige Parameter können geändert werden. Jede
RUN–Befehlseingabe wird ignoriert, während diese An-
zeige leuchtet.
Schaltet die LED–Anzeigen (Einstellung und Überwachung) sequentiell
um.
Die Einstellung des Parameters wird abgebrochen, wenn diese Taste vor
dem Abschluss der Eingabe gedrückt wird.
Erhöht die Parameternummer und –werte.
Verringert die Parameternummern und –werte.
Übernahme der Parameternummern und internen Datenwerte, nachdem
sie eingegeben oder geändert wurden.
Startet den Frequenzumrichter, wenn der 3G3MV mit der Bedienkonsole
betrieben wird.
Stoppt den Frequenzumrichter, außer die STOP–Taste wurde über
Parameter n007 deaktiviert. Arbeitet wie eine Rücksetz–Taste, wenn ein
Fehler des Frequenzumrichters auftritt. (Siehe Hinweis)
