Design
Abmessungen

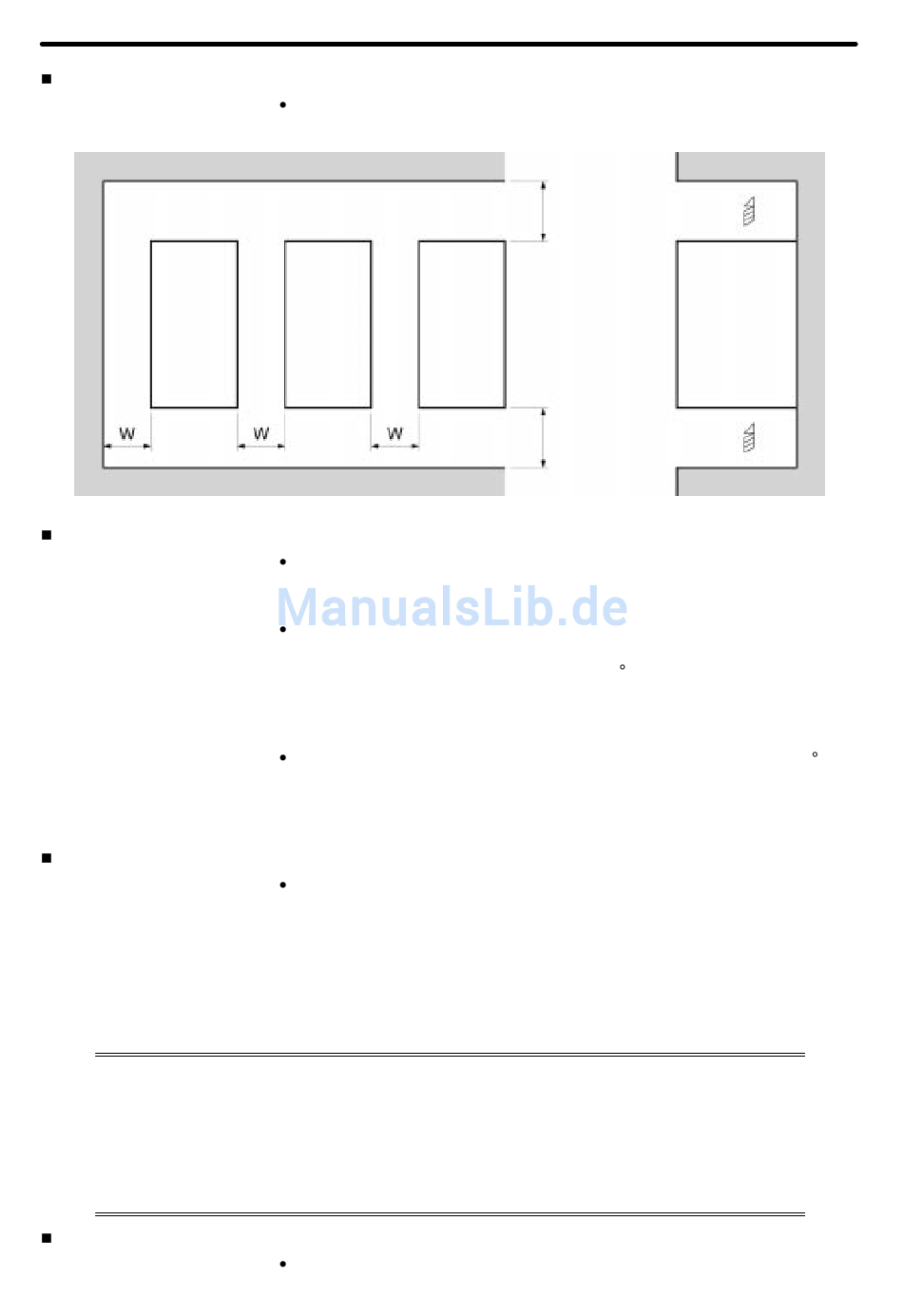

W = min. 30 mm (0,1 bis 4,0 kW)
min. 50 mm (5,5 bis 7,5 kW)
Frequenz–
umrichter
Umgebungstemperatur
Schutz des Frequenzumrichters vor Fremdmaterialien während der Installation
2-1-3

Abnahme und Anbringung der Abdeckungen

Zur Montage des Frequenzumrichters müssen die vordere Abdeckung, die Klemmenabdek-
kung (außer bei 230–V–Modellen) und die Bedienkonsole entfernt werden. Zur Verdrahtung
des Frequenzumrichters müssen die vordere Abdeckung, die Klemmenabdeckung (außer bei
230–V–Modellen) und die untere Abdeckung vom Frequenzumrichter entfernt werden. Füh-
ren Sie die nachfolgenden Schritte aus, um die Abdeckungen des Frequenzumrichters abzu-
nehmen. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um die Abdeckungen anzu-
bringen.
Abnahme der vorderen Abdeckung
15
Halten Sie bei der Installation des Frequenzumrichters immer die folgen-
den Freiräume ein, um eine Konvektionskühlung zu ermöglichen.
Frequenz– Frequenz–
umrichter umrichter
Zur Verbesserung der Betriebssicherheit installieren Sie den Frequenzum-
richter in einer Umgebung, die keinen extremen Temperaturschwankungen
unterliegt.
Wird der Frequenzumrichter in einer geschlossener Umgebung wie einem
Schaltschrank installiert, so verwenden Sie einen Lüfter oder ein Klimage-
rät, um die interne Lufttemperatur unter 50 C zu halten.
Die Lebensdauer des integrierten Elektrolytkondensators des Frequenz–
umrichters wird verlängert, wenn die interne Lufttemperatur so tief wie
möglich gehalten wird.
Die Oberflächentemperatur des Frequenzumrichters kann um ca. 30 C
gegenüber der Umgebungstemperatur ansteigen. Stellen Sie sicher, dass
temperaturempfindliche Bauteile in entsprechendem Abstand montiert
werden.
Plazieren Sie während der Installation eine Abdeckung über den Fre-
quenzumrichter, um ihn vor beim Bohren anfallenden Metallstaub zu
schützen.
Entfernen Sie diese Abdeckung nachdem die Montage abgeschlossen ist.
Die Lüftung wird andernfalls beeinträchtigt, wodurch der Frequenzumrich-
ter möglicherweise überhitzt wird.
Lösen Sie die Befestigungsschrauben der vorderen Abdeckung mit einem
Schraubenzieher.
min. 100 mm Luft
Seite
min. 100 mm Luft
Abschnitt 2
