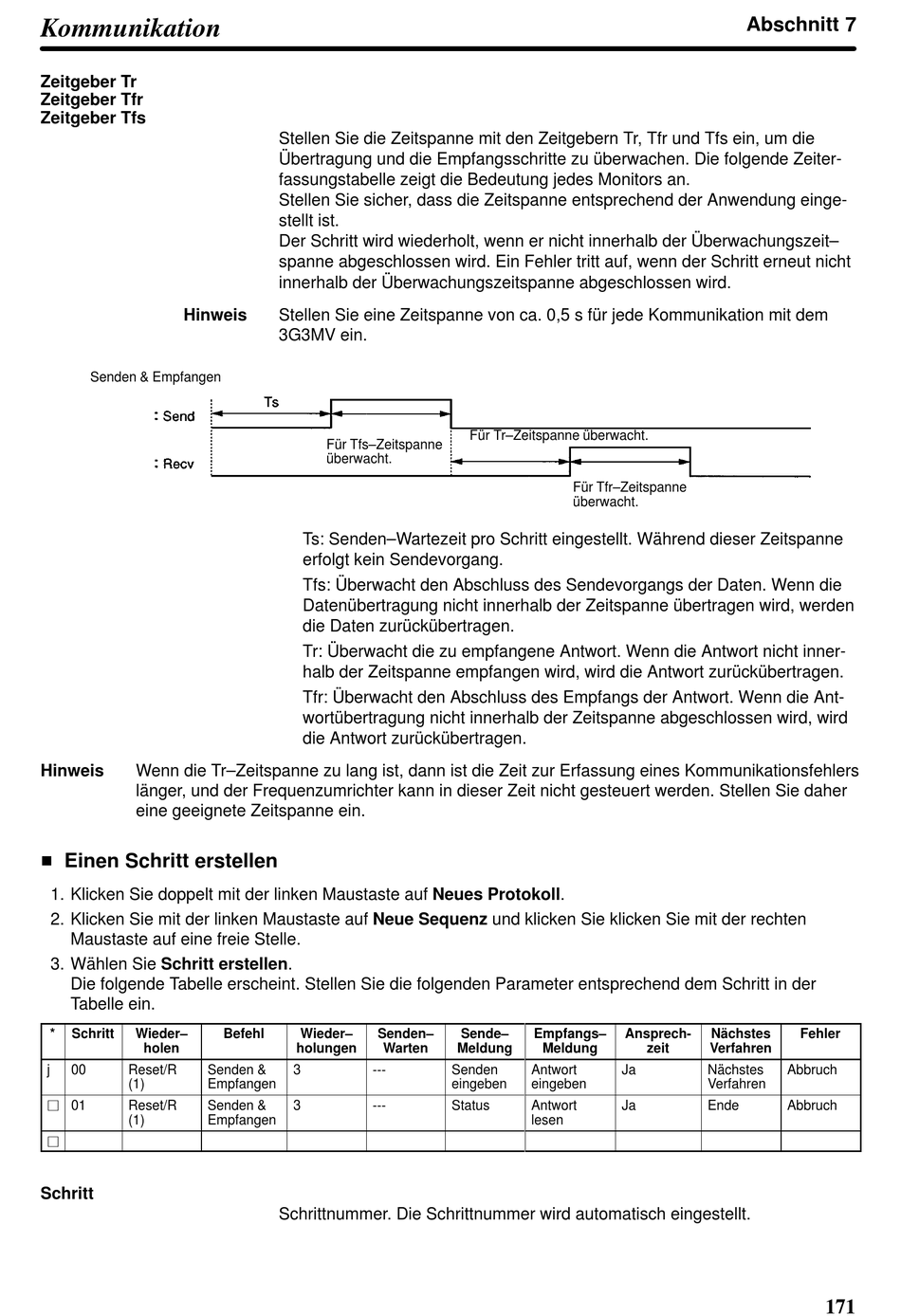

Einen Schritt Erstellen - Omron SYSDRIVE 3G3MV Technisches Handbuch

Kommunikation
Zeitgeber Tr
Zeitgeber Tfr
Zeitgeber Tfs
Hinweis
Senden & Empfangen
Hinweis Wenn die Tr–Zeitspanne zu lang ist, dann ist die Zeit zur Erfassung eines Kommunikationsfehlers
länger, und der Frequenzumrichter kann in dieser Zeit nicht gesteuert werden. Stellen Sie daher
eine geeignete Zeitspanne ein.

Einen Schritt erstellen

1. Klicken Sie doppelt mit der linken Maustaste auf Neues Protokoll.
2. Klicken Sie mit der linken Maustaste auf Neue Sequenz und klicken Sie klicken Sie mit der rechten
Maustaste auf eine freie Stelle.
3. Wählen Sie Schritt erstellen.
Die folgende Tabelle erscheint. Stellen Sie die folgenden Parameter entsprechend dem Schritt in der
Tabelle ein.
* Schritt Wieder–
holen
j 00 Reset/R Senden &
(1) Empfangen
01 Reset/R Senden &
(1) Empfangen
Schritt
Stellen Sie die Zeitspanne mit den Zeitgebern Tr, Tfr und Tfs ein, um die
Übertragung und die Empfangsschritte zu überwachen. Die folgende Zeiter-
fassungstabelle zeigt die Bedeutung jedes Monitors an.
Stellen Sie sicher, dass die Zeitspanne entsprechend der Anwendung einge-
stellt ist.
Der Schritt wird wiederholt, wenn er nicht innerhalb der Überwachungszeit–
spanne abgeschlossen wird. Ein Fehler tritt auf, wenn der Schritt erneut nicht
innerhalb der Überwachungszeitspanne abgeschlossen wird.
Stellen Sie eine Zeitspanne von ca. 0,5 s für jede Kommunikation mit dem
3G3MV ein.
Für Tfs–Zeitspanne
überwacht.
Ts: Senden–Wartezeit pro Schritt eingestellt. Während dieser Zeitspanne
erfolgt kein Sendevorgang.
Tfs: Überwacht den Abschluss des Sendevorgangs der Daten. Wenn die
Datenübertragung nicht innerhalb der Zeitspanne übertragen wird, werden
die Daten zurückübertragen.
Tr: Überwacht die zu empfangene Antwort. Wenn die Antwort nicht inner-
halb der Zeitspanne empfangen wird, wird die Antwort zurückübertragen.
Tfr: Überwacht den Abschluss des Empfangs der Antwort. Wenn die Ant-
wortübertragung nicht innerhalb der Zeitspanne abgeschlossen wird, wird
die Antwort zurückübertragen.
Befehl Wieder– Senden–
holungen Warten
3 ---
3 ---
Schrittnummer. Die Schrittnummer wird automatisch eingestellt.
Für Tr–Zeitspanne überwacht.
Für Tfr–Zeitspanne
überwacht.
Sende– Empfangs–
Meldung Meldung
Senden Antwort
eingeben eingeben
Status Antwort
lesen
Abschnitt 7
Ansprech- Nächstes
zeit Verfahren
Ja Nächstes Abbruch
Verfahren
Ja Ende Abbruch
Fehler
