Erweiterte Betriebsfunktionen

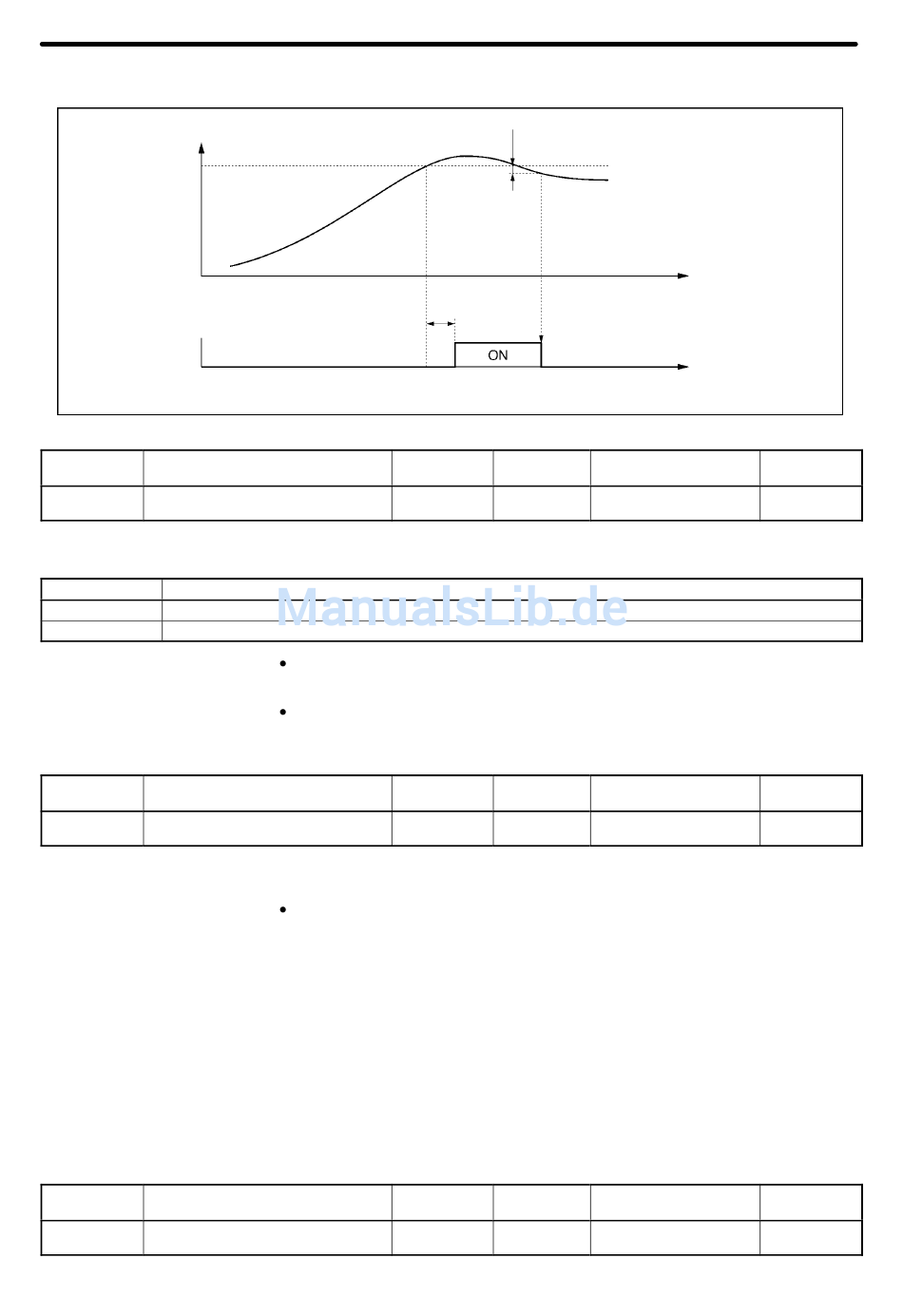

Drehmomentüberschreitungs–Erkennung
Ausgangsstrom
(oder Ausgansdreh-
moment)
Drehmoment–
überschreitung
(Schließer)
Hinweis Die Drehmomentenüberschreitungserkennung wird beendet, wenn der Ausgangsstrom um ca. 5%
des Frequenzumrichternennstroms unter den des Erfassungspegels absinkt.
n097 Drehmomentenüberschreitungs–
Erkennungsauswahl 2
Einstellbereich 0, 1
Einstellungen
Wert
0 Erfasst Drehmomentüberschreitungen des Ausgangsdrehmoments.
1 Erfasst Drehmomentüberschreitungen des Ausgangsstroms.
n098 Drehmomentenüberschreitungs–
Erkennungspegel
Einstellbereich 30 bis 200 (%)
Einstellungen
Hinweis Bei Normmotoren wird z. B. ein Strom, der etwa 60% des Nennmotorstroms entspricht, erzeugt,
wenn keine Last anliegt. (Dieser Strom variiert je nach Modell und Motorleistung.) Bei der Einstel-
lung des Drehmomentüberschreitungs–Erkennungspegels berücksichtigen Sie bitte einen Strom
ohne Last.
n099 Drehmomentenüberschreitungs–
Erkennungszeit
Einstellbereich 0,1 bis 10,0 (s)
Sollwert: 7 für eine Drehmomentenüberschreitung (Öffner)
(n099)
Drehmomentüberschrei-
tungs–Erkennungszeit
Register
Einstellungs–
einheit
Stellen Sie n097 auf die für die Erkennung der Drehmomentüberschreitung
verwendete Angabe.
In der U/f–Regelungsbetriebsart wird die Drehmomentüberschreitung über
den Ausgangsstrom des Frequenzumrichters erfasst, unabhängig vom
eingestellten Wert.
Register
Einstellungs–
einheit
Stellen Sie n098 auf den Erkennungspegel der Drehmomentüberschrei-
tung.
Um den Pegel über das Ausgangsdrehmoment zu erfassen, stellen Sie
das Drehmoment als Prozentwert ein, entsprechend dem Nennmotordreh-
moment von 100%.
Um den Pegel über den Ausgangsstrom zu erfassen, stellen Sie den
Strom als Prozentwert ein, entsprechend dem Nennstrom des Frequen-
zumrichters als 100%.
Register
Einstellungs–
einheit
Siehe Hinweis
0161 Hex Änderungen während
des Betriebs
1 Werkseinstellung
Beschreibung
0162 Hex Änderungen während
des Betriebs
1% Werkseinstellung
0163 Hex Änderungen während
des Betriebs
0,1 s Werkseinstellung
Abschnitt 6
n098 (Drehmomentüberschreitungs–
Erkennungspegel)
Zeit
Zeit
Nein
0
Nein
160
Nein
0,1
125
