Für jeden Jumper auf der PCI-Riser-Platine gibt es zwei Optionen, die nachfolgend
beschrieben sind.
J1102 – Mit diesem Jumper, der auf der PCI-Riser-Platine mit „CS" gekennzeichnet
■
ist, wählen Sie das Boot-PROM-Gerät aus. Standardmäßig befindet sich die Brücke
auf den Pins 1 und 2 und das System bootet das OpenBoot-Flash-PROM auf der
Hauptplatine. In der anderen Position bootet das System von einem optionalen
Gerät zur Fehlerbehebung, das mit dem Anschluss an J1101 verbunden ist.
J1103 – Dieser Jumper, der auf der PCI-Riser-Platine mit „Hi-Lo" gekennzeichnet
■
ist, ist für die zukünftige Verwendung reserviert.
J1104 – Mit diesem Jumper, der auf der PCI-Riser-Platine mit „WREN"
■
gekennzeichnet ist, steuern Sie den Schreibzugriff für das System-Boot-PROM.
Standardmäßig befindet sich die Brücke auf den Pins 1 und 2 und der
Schreibzugriff für das System-Boot-PROM ist aktiviert. In der anderen
Position verhindert der Jumper die Aktualisierung des PROM.
Stromversorgungseinheiten
Eine zentrale Stromverteilungsplatine versorgt alle internen Systemkomponenten
mit Gleichstrom. Die beiden Standardstromversorgungseinheiten des Systems, die
Stromversorgungseinheiten 0 und 1, werden direkt mit den dafür vorgesehenen
Anschlüssen auf dieser Platine verbunden. Alle Stromversorgungseinheiten, die
installiert sind, sind zu gleichen Teilen an der Bereitstellung des vom System
benötigten Stroms beteiligt. Die Stromverteilungsplatine wird über zwei auf der
Platine integrierte IEC320-Steckdosen mit Wechselstrom versorgt, von denen jede
für eine Stromversorgungseinheit bestimmt ist.
Bei den N+1-redundanten Stromversorgungseinheiten des Sun Fire V490-Systems
handelt es sich um modulare Einheiten, die sich schnell und problemlos auch
bei laufendem Systembetrieb installieren bzw. entfernen lassen. Die
Stromversorgungseinheiten werden in eigene Einbauschächte auf der

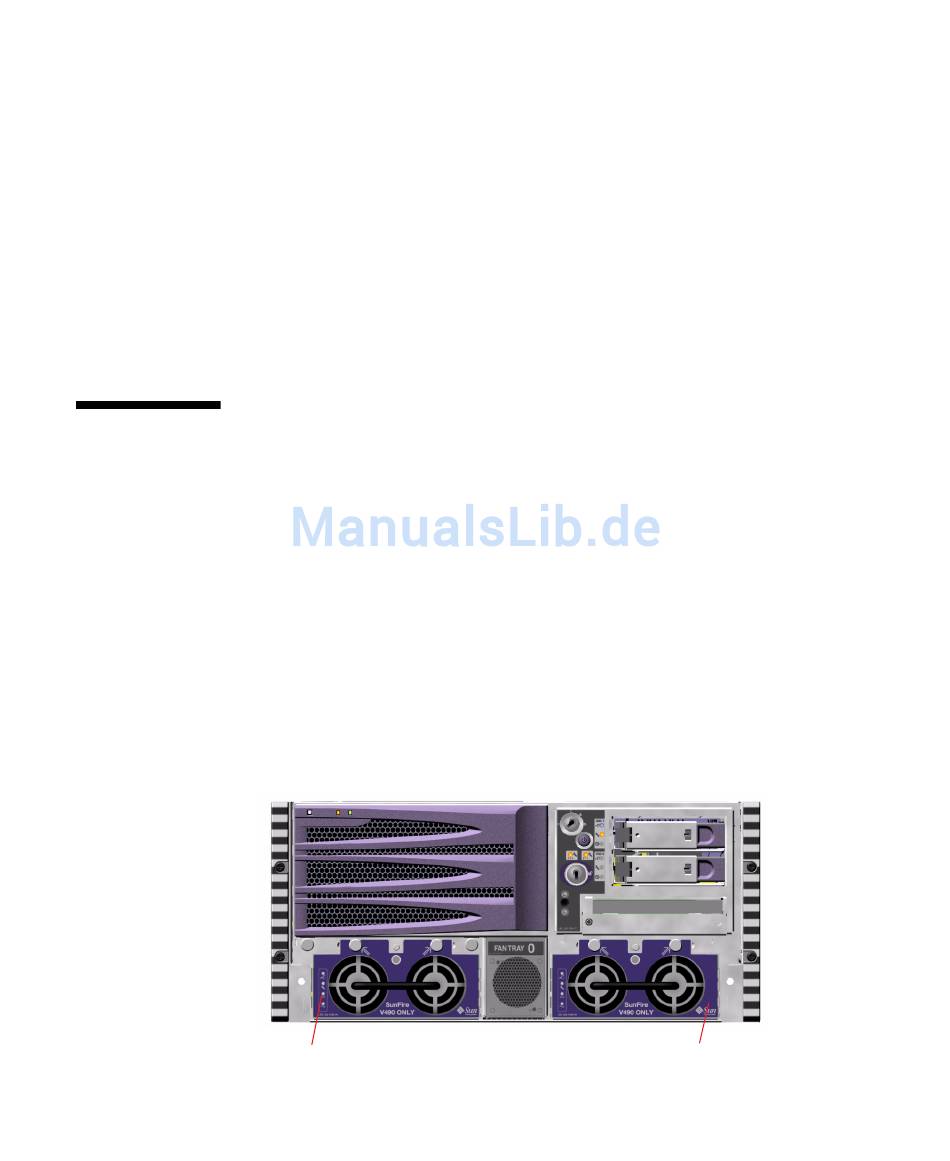

Vorderseite des Servers installiert (siehe nachstehende Abbildung).
Position von Stromversorgungseinheit 0
Position der Stromversorgungseinheiten
ABBILDUNG 3-7
Position von Stromversorgungseinheit 1
