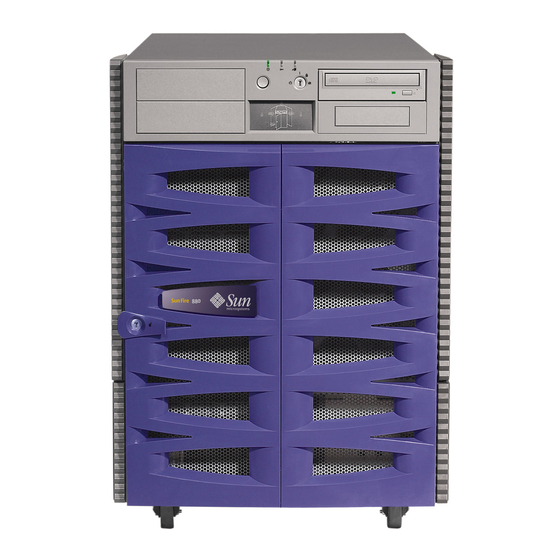

- Seite 1 Sun Fire ™ V890 Server Rack-Montage-Handbuch Sun Microsystems, Inc. www.sun.com Teilenummer: 817-6757-10 Juni 2004, Ausgabe A Bitte senden Sie Ihre Anmerkungen zu diesem Dokument an: http://www.sun.com/hwdocs/feedback...
- Seite 2 Copyright 2004 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, Kalifornien 95054, USA. Alle Rechte vorbehalten. Sun Microsystems, Inc. hat die geistigen Eigentumsrechte für die Technik des Produkts, das in diesem Dokument beschrieben ist. Insbesondere und ohne Einschränkung können die geistigen Eigentumsrechte eines oder mehrere der US-Patente umfassen, die unter http://www.sun.com/patents aufgelistet sind, sowie ein oder mehrere zusätzliche Patente bzw.
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort vii Erste Schritte 1 Auspacken des Einbausatzes 2 Bestandteile 2 Nächste Schritte 4 Einbau des Servers in einen 19-Zoll-Schrank 5 Vorbereitung 6 Vorsichtsmaßnahmen zur Sicherheit und Systemleistung 6 Erforderliche Werkzeuge, Ausrüstung und Dokumentation 8 Vorbereiten des Servers 9 Entfernen von Komponenten 9 Überblick über die vom Chassis zu entfernenden Teile 10 Entfernen des Griffs von den Seitentüren 11... - Seite 4 Vorbereiten des Schranks 18 Einbauen des Einschubfachs in den Schrank 18 Anpassen der hinteren Klammern 19 Bestimmen der Höhe des Servers im Schrank 20 Befestigen des Einschubfachs im Schrank 21 Einbauen des Servers in das Einschubfach 24 Wiederherstellen des Servers 29 Befestigen des Servers im Schrank 29 Anbringen der Abdeckleisten 31 Wiederherstellen des Schranks 31...
- Seite 5 Einbauen des Servers in das Einschubfach 56 Wiederherstellen des Servers 61 Befestigen des Servers im Schrank 62 Wiederherstellen des Schranks 63 Nächste Schritte 64 Einbau des Servers in einen 31,5-Zoll-Schrank 65 Vorbereitung 66 Vorsichtsmaßnahmen zur Sicherheit und Systemleistung 66 Erforderliche Werkzeuge, Ausrüstung und Dokumentation 68 Verwenden der kurzen hinteren Klammern 68 Vorbereiten des Servers 69 Entfernen von Komponenten 69...
- Seite 6 Anbringen der Abdeckleisten 92 Wiederherstellen des Schranks 92 Führen der Kabel 93 Befestigen der Kabelführungsklammer am Schrank 94 Nächste Schritte 95 Anforderungen für 19-Zoll-Schränke 97 Anforderungen für Sun Rack 900-Schränke 101 Sun Fire™ V890 Server Rack-Montage-Handbuch • Juni 2004...
-
Seite 7: Vorwort
Sun Fire™ V890 Servers in einen EIA-kompatiblen, 48,26 cm (19 Zoll) oder 80 cm (31,5 Zoll) breiten Schrank bzw. in den Sun Rack 900-Schrank. Nach dem Einbau des Servers im Schrank finden Sie im Sun Fire V890 Server Benutzerhandbuch weitere Informationen zum Anschließen der Stromkabel, Netzwerkkabel und Eingangs-/Ausgangs-Schnittstellenkabel sowie zum Installieren des Solaris-Betriebssystems. -
Seite 8: Zugehörige Dokumentation
Titel Konfiguration und Installation Sun Fire V890 Server Benutzerhandbuch Ersatzteile und Service Sun Fire V890 Server Service Manual Zugriff auf die Sun-Dokumentation Unter der folgenden Internetadresse können Sie eine breite Auswahl an Sun-Dokumentationen, einschließlich übersetzter Versionen, lesen, drucken oder kaufen: http://www.sun.com/documentation... -
Seite 9: Kommentare Und Anregungen
Kommentare und Anregungen Da wir an einer ständigen Verbesserung unserer Dokumentationen interessiert sind, freuen wir uns über Ihre Kommentare und Anregungen. Senden Sie uns Ihre Kommentare unter: http://www.sun.com/hwdocs/feedback Bitte geben Sie dabei den Titel und die Teilenummer Ihres Dokuments an: Sun Fire™... - Seite 10 x Sun Fire™ V890 Server Rack-Montage-Handbuch • Juni 2004...
-
Seite 11: Erste Schritte
K A P I T E L Erste Schritte In diesem Handbuch wird der Einbau des Sun Fire V890 Servers in ein Rack oder einen Schrank erläutert. Nachdem Sie den Server gemäß den Anleitungen in diesem Handbuch in einen Schrank eingebaut haben, finden Sie im Sun Fire V890 Server Benutzerhandbuch Informationen über das System-Setup und die Software-... -
Seite 12: Auspacken Des Einbausatzes
Setzen Sie sich mit Sun Microsystems bzw. Ihrem Vertriebshändler in Verbindung, wenn Teile fehlen. Bestandteile Sie benötigen einen Einbausatz für jeden Sun Fire V890 Server, den Sie in einen Schrank einbauen möchten. Jeder Einbausatz enthält die folgenden Teile: Einschubfach ■... - Seite 13 Kabelführungs- klammer für den Server Hebegriffe (4) Verlängerungskabel (3) Kabelführungs- klammer für den Schrank Abdeckleisten (2) Einschubfach Befestigungs- bänder Der Einbausatz enthält eine Plastiktüte mit 10-32-Schrauben (schwarz) und M4-Schrauben. Diese Schrauben werden für den Einbau des Einschubfachs und des Servers in den Schrank verwendet. In der folgenden Abbildung sind die Schrauben in Originalgröße dargestellt.
-
Seite 14: Nächste Schritte
Falls Sie einen EIA-kompatiblen Einbausatz verwenden, sind außerdem zwei kurze hintere Klammern vorhanden. Mit diesen hinteren Klammern wird der Sun Fire V890 Server in einen 80 cm tiefen (Schiene zu Schiene) Schrank, wie z. B. den Sun Fire-Erweiterungsschrank, eingebaut. Die kurzen hinteren Klammern sind in einer Tüte mit der Aufschrift 560-2682-01 im Einbausatz... -
Seite 15: Einbau Des Servers In Einen 19-Zoll-Schrank
Einbau des Servers in einen 19-Zoll-Schrank Dieses Kapitel enthält schrittweise Anweisungen für den Einbau des Sun Fire V890 Servers in einen 19 Zoll (48,26 cm) breiten Schrank, der dem EIA-Standard entspricht. Um den Sun Fire V890 Server in den Schrank einzubauen, führen Sie die folgenden Schritte in der angegebenen Reihenfolge aus: Stellen Sie sicher, dass Sie die vorbereitenden Schritte ausgeführt haben. -
Seite 16: Vorbereitung
Ausrüstung und Dokumentation“ auf Seite 8. Vorsichtsmaßnahmen zur Sicherheit und Systemleistung Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn Sie einen Sun Fire V890 Server in einen Schrank einbauen. Eine ausführliche Beschreibung der Sicherheitsmaßnahmen beim Einbau eines Servers finden Sie im Sun Fire V890 Server Benutzerhandbuch. - Seite 17 Achtung – Stellen Sie sicher, dass der Schrank stabilisiert wurde, sodass er nicht wackelt oder nach vorne kippt, wenn ein oder mehrere Systeme oder Geräte völlig aus dem Schrank herausgezogen werden. Der Schrank muss sicher am Boden verschraubt bzw. mit stabilen, ausziehbaren Stützen, die das Umkippen verhindern, ausgerüstet werden.
-
Seite 18: Erforderliche Werkzeuge, Ausrüstung Und Dokumentation
Kreuzschlitzschraubendreher Nr. 1 ■ Wasserwaage ■ Flachschraubendreher ■ Verstellbarer Schraubenschlüssel ■ Tesakrepp oder Filzstift ■ Antistatik-Armband ■ Antistatikmatte ■ Sun Fire V890 Server Benutzerhandbuch ■ Sun Fire V890 Server Service Manual ■ Sun Fire™ V890 Server Rack-Montage-Handbuch • Juni 2004... -
Seite 19: Vorbereiten Des Servers
Sie vor dem Einbau des Servers in einen Schrank sein Gewicht reduzieren. Dazu sollte ein qualifizierter Servicetechniker die folgenden Komponenten entfernen: Alle Stromversorgungseinheiten ■ Alle CPU-/Speicherplatinen ■ Alle CPU-Lüfterfächer ■ Alle Eingangs-/Ausgangs-Lüfterfächer ■ Anleitungen dazu finden Sie im Sun Fire V890 Server Service Manual. Kapitel 2 Einbau des Servers in einen 19-Zoll-Schrank... -
Seite 20: Überblick Über Die Vom Chassis Zu Entfernenden Teile
Überblick über die vom Chassis zu entfernenden Teile In der folgenden Abbildung werden die Teile dargestellt, die ein qualifizierter Servicetechniker vom Chassis entfernen muss, bevor der Server in den Schrank eingebaut werden kann. Seitentür- griffe Untere Seiten- wände Schutzbleche In den folgenden Abschnitten wird das Entfernen dieser Teile ausführlich erläutert. Sun Fire™... -
Seite 21: Entfernen Des Griffs Von Den Seitentüren
Entfernen des Griffs von den Seitentüren 1. Öffnen Sie eine der Seitentüren des Servers. Verwenden Sie zum Aufschließen der Tür den mit dem Server gelieferten Schlüssel. 2. Entfernen Sie die Sperrklinke von der Seitentür. Entfernen Sie die Schlitzschraube von der Mitte der Sperrklinke auf der Innenseite der Tür. - Seite 22 3. Entfernen Sie den Griff der Seitentür. Entfernen Sie die neun Schrauben von der Innenseite der Tür. Ziehen Sie den Griff von der Außenseite gerade aus der Tür heraus, um ihn zu entfernen. Hinweis – Das Schloss verbleibt im Griff. Griff der Seitentür Sun Fire™...
-
Seite 23: Entfernen Der Schutzbleche Sowie Der Unteren Seitenwände
4. Wiederholen Sie Schritt 1 bis 3 für die andere Seitentür. 5. Legen Sie die Griffe, Sperrklinken und Schrauben in den Karton des Einbausatzes, damit sie nicht verloren gehen. Sie müssen diese Teile wieder einbauen, wenn Sie den Server als ein Gerät neben Ihrem Arbeitsplatz konfigurieren. - Seite 24 2. Entfernen Sie die untere Seitenwand auf der linken Seite des Servers. Entfernen Sie die Schraube, die sich ca. 8 cm vom Rand auf der Vorderseite der unteren Seitenwand befindet. Hinweis – Entfernen Sie nicht die Schraube auf der linken Seite des Servers, die die kleine Klammer auf der Seite des Servers hält.
-
Seite 25: Anbringen Der Hebegriffe
Abdeckleiste 4. Wiederholen Sie die Schritte 2 und 3 für die rechte untere Seitenwand. 5. Legen Sie die Schutzbleche, unteren Seitenwände und Schrauben in den Karton des Einbausatzes, damit diese nicht verloren gehen. Sie müssen diese Teile wieder einbauen, wenn Sie den Server als ein Gerät neben Ihrem Arbeitsplatz konfigurieren. - Seite 26 b. Legen Sie die Schraube auf der Innenseite des Griffs in das Loch gegenüber vom Zugangsloch. c. Befestigen Sie den Griff mithilfe des entsprechenden Schraubenlochs genau unterhalb der Seitentür des Servers. Dies wird in der folgenden Abbildung dargestellt. d. Wiederholen Sie zum Abschluss den Vorgang mit dem zweiten Zugangsloch auf der Außenseite des Griffs.
-
Seite 27: Befestigen Der Kabelführungsklammer Am Server
Befestigen der Kabelführungsklammer am Server Durch die Kabelführungsklammer, die auf der Rückseite des Servers befestigt wird, kann einer unnötigen Beanspruchung der Kabel vorgebeugt werden. Allgemeine Kabelführungsrichtlinien finden Sie unter “Führen der Kabel“ auf Seite 32. 1. Nehmen Sie die mit dem Einbausatz gelieferte Kabelführungsklammer des Servers zur Hand. -
Seite 28: Vorbereiten Des Schranks
Vorbereiten des Schranks Stellen Sie sicher, dass der Betriebsstandort den Anforderungen des Sun Fire V890 Servers sowie denen des Schranks entspricht. Weitere Informationen finden Sie in Anhang A dieses Handbuchs und in der mit dem Schrank gelieferten Dokumentation. 1. Stellen Sie sicher, dass der Schrank stabilisiert ist, sodass er nicht wackeln oder nach vorne kippen kann. -
Seite 29: Anpassen Der Hinteren Klammern
Anpassen der hinteren Klammern 1. Messen Sie die Tiefe des Schranks. Messen Sie die Tiefe des Schranks von der Außenseite der vorderen Schiene zur Außenseite der hinteren Schiene. Das Einschubfach und der Server können in einen 19-Zoll-Schrank (48,26 cm) mit einer Tiefe von mindestens 81,3 cm und nicht mehr als 91,4 cm eingebaut werden. -
Seite 30: Bestimmen Der Höhe Des Servers Im Schrank
Bestimmen der Höhe des Servers im Schrank Bauen Sie das Einschubfach so tief wie möglich in den Schrank ein. Wenn Sie zwei Sun Fire V890 Server in den Schrank einbauen, montieren Sie zuerst den unteren Server. Um die Höhe des Servers zu bestimmen, wählen Sie die Löcher der Schrankschienen, die zum Befestigen der vorderen und hinteren Klammern verwendet werden. -
Seite 31: Befestigen Des Einschubfachs Im Schrank
Wenn der Sun Fire V890 Server direkt über einen Stromverteiler eingebaut wird, lassen Sie mindestens ein Loch über dem Verteiler frei. Markieren Sie mithilfe von Tesakrepp oder einem Filzstift das niedrigste Loch, in dem das Einschubfach auf der rechten vorderen vertikalen Schiene des Schranks eingebaut werden kann. - Seite 32 b. Befestigen Sie die vorderen Klammern mithilfe von vier 10-32-Schrauben an den vorderen Schienen des Schranks. Richten Sie das untere Loch von jeder vorderen Klammer mit den vorderen Schienenlöchern aus, die Sie unter “Bestimmen der Höhe des Servers im Schrank“ auf Seite 20 markiert haben.
- Seite 33 2. Befestigen Sie die hinteren Klammern mithilfe von vier 10-32-Schrauben an den hinteren Schienen des Schranks. Richten Sie das untere Loch von jeder hinteren Klammer mit den hinteren Schienenlöchern aus, die Sie unter “Bestimmen der Höhe des Servers im Schrank“ auf Seite 20 markiert haben.
-
Seite 34: Einbauen Des Servers In Das Einschubfach
4. Wenn das Einschubfach waagerecht ist, ziehen Sie alle Schrauben der Klammern fest an. Ziehen Sie die acht 10-32-Schrauben an, mit denen die vorderen und hinteren Klammern an den vertikalen Schrankschienen befestigt sind. 5. Schieben Sie das Einschubfach herein und heraus, um festzustellen, ob es leicht auf den Führungsschienen gleitet. - Seite 35 Achtung – Heben Sie den Server nicht an, bis ein qualifizierter Servicetechniker alle CPU-/Speicherplatinen, alle Stromversorgungseinheiten sowie alle CPU- bzw. Eingangs-/Ausgangs-Lüfterfächer entfernt hat. Wenn diese Komponenten entfernt worden sind, sind für das Heben des Servers vier Personen erforderlich. Informationen zum Entfernen dieser Komponenten finden Sie unter “Vorbereiten des Servers“...
- Seite 36 4. Rücken Sie den Server auf dem Einschubfach so zurecht, dass die vier Löcher auf jeder Seite des Servers mit den vier Löchern des Einschubfachs ausgerichtet sind. Richten Sie die vier Schraubenlöcher am Einschubfach mit den vier Schrauben- löchern am Server aus.
- Seite 37 5. Entfernen Sie die vier Hebegriffe von den Seiten des Servers. a. Führen Sie den Schraubendreher durch eines der Zugangslöcher auf der Außenseite des Griffs ein. Mithilfe der Zugangslöcher können die gegenüberliegenden Löcher auf der Innenseite des Griffs leichter erreicht werden, um die Schrauben zu entfernen. Dies wird in der folgenden Abbildung dargestellt.
- Seite 38 7. Befestigen Sie den Server auf dem Einschubfach mithilfe der acht in Schritt 5 entfernten M4-Schrauben. Verwenden Sie vier M4-Schrauben auf jeder Seite des Servers (siehe Abbildung). Ziehen Sie die Schrauben nicht an, bis alle Schrauben eingesteckt sind und Sie die Position des Servers überprüft haben.
-
Seite 39: Wiederherstellen Des Servers
Lüfterfächer installieren, die vor dem Einbau des Servers in den Schrank entfernt wurden. Anleitungen dazu finden Sie im Sun Fire V890 Server Service Manual. Achtung – Nicht öffnen. Nur qualifizierte Fachkräfte. Andernfalls besteht die Gefahr von Stromschlag und Systemschäden. - Seite 40 2. Nehmen Sie den Schlüssel des Sun Fire V890 Servers zur Hand. 3. Sperren Sie das System im Schrank. Stecken Sie den Schlüssel des Sun Fire V890 Servers in das Schlüsselloch auf dem Griff des Einschubfachs, und drehen Sie den Schlüssel um 90 Grad nach links.
-
Seite 41: Anbringen Der Abdeckleisten
Anbringen der Abdeckleisten Die unteren Abdeckleisten wurden beim Entfernen der unteren Seitenwände abgenommen. So bringen Sie die Abdeckleisten wieder an: 1. Nehmen Sie die zwei im Lieferumfang des Einbausatzes enthaltenen Abdeckleisten zur Hand. 2. Befestigen Sie eine Abdeckleiste auf der rechten vorderen Schrankschiene und die andere auf der linken vorderen Schrankschiene. -
Seite 42: Führen Der Kabel
Verlängerungskabels wird an die Stromversorgungseinheit des Sun Fire V890 Servers angeschlossen, und das andere Ende des Verlängerungskabels wird mit dem Stromkabel des Sun Fire V890 Servers verbunden. Das Stromkabel des Servers wird dann an eine Wechselstromquelle angeschlossen. Um das Verbiegen und Beschädigen der Kabel bei einem vollständig ■... -
Seite 43: Befestigen Der Kabelführungsklammer Am Schrank
Befestigen der Kabelführungsklammer am Schrank Durch die Kabelführungsklammer, die auf der Rückseite des Schranks befestigt wird, kann einer unnötigen Beanspruchung des Stromkabels und anderer Kabel des Servers vorgebeugt werden. Abnehmbare Befestigungsbänder, die im Lieferumfang des Einbausatzes enthalten sind, können zur Befestigung der Kabel verwendet werden. - Seite 44 2. Befestigen Sie die Klammer, wie in der folgenden Abbildung dargestellt, an einer der hinteren Schienen des Schranks. Verwenden Sie zwei 10-32-Schrauben, um die Klammer an der Schrankschiene zu befestigen. Sie können die Klammer entweder an der rechten oder der linken hinteren Schiene des Schranks befestigen.
-
Seite 45: Nächste Schritte
Schnittstellenkabel des Servers an den Server an, und verlegen Sie die Kabel. Lassen Sie dabei genug Spielraum für den Wartungszugang. Informationen dazu finden Sie unter „Anleitung: Installieren des Sun Fire V890 Servers“ im Sun Fire V890 Server Benutzerhandbuch. Hinweis – Eine Erdungsschraube befindet sich genau über der Zentralstromversorgungseinheit des Servers. - Seite 46 Sun Fire™ V890 Server Rack-Montage-Handbuch • Juni 2004...
-
Seite 47: Einbau Des Servers In Den Sun Rack 900-Schrank
Dieses Kapitel enthält schrittweise Anweisungen für den Einbau des Sun Fire V890 Servers in den Sun Rack 900-Schrank. Um den Sun Fire V890 Server in den Schrank einzubauen, führen Sie die folgenden Schritte in der angegebenen Reihenfolge aus: Stellen Sie sicher, dass Sie die vorbereitenden Schritte ausgeführt haben. -
Seite 48: Vorbereitung
Vorbereitung Bevor Sie mit dem Einbau beginnen, führen Sie die folgenden Schritte aus: Stellen Sie sicher, dass der Betriebsstandort den Anforderungen des Sun Fire V890 ■ Servers sowie denen des Schranks entspricht. Weitere Informationen finden Sie in Anhang B dieses Handbuchs und in der mit dem Schrank gelieferten Dokumentation. - Seite 49 Achtung – Stellen Sie sicher, dass der Schrank stabilisiert wurde, sodass er nicht wackelt oder nach vorne kippt, wenn ein oder mehrere Systeme oder Geräte völlig aus dem Schrank herausgezogen werden. Der Sun Rack 900-Schrank weist mehrere Stabilisierungsfunktionen auf, wie z. B. Halterungen für die permanente Aufstellung, verstellbare Füße und einen Kippschutz.
-
Seite 50: Erforderliche Werkzeuge, Ausrüstung Und Dokumentation
Kreuzschlitzschraubendreher Nr. 1 ■ Wasserwaage ■ Flachschraubendreher ■ Verstellbarer Schraubenschlüssel ■ Tesakrepp oder Filzstift ■ Antistatik-Armband ■ Antistatikmatte ■ Sun Fire V890 Server Benutzerhandbuch ■ Sun Fire V890 Server Service Manual ■ Sun Fire™ V890 Server Rack-Montage-Handbuch • Juni 2004... -
Seite 51: Vorbereiten Des Servers
■ Alle Eingangs-/Ausgangs-Lüfterfächer ■ Anleitungen dazu finden Sie im Sun Fire V890 Server Service Manual. Achtung – Nicht öffnen. Nur qualifizierte Fachkräfte. Andernfalls besteht die Gefahr von Stromschlag und Systemschäden. Kapitel 3 Einbau des Servers in den Sun Rack 900-Schrank... -
Seite 52: Überblick Über Die Vom Chassis Zu Entfernenden Teile
Überblick über die vom Chassis zu entfernenden Teile In der folgenden Abbildung werden die Teile dargestellt, die Sie vom Chassis entfernen müssen, bevor der Server in den Schrank eingebaut werden kann. Seitentür- griffe Untere Seiten- wände Schutzbleche In den folgenden Abschnitten wird das Entfernen dieser Teile ausführlich erläutert. Sun Fire™... -
Seite 53: Entfernen Des Griffs Von Den Seitentüren
Entfernen des Griffs von den Seitentüren 1. Öffnen Sie eine der Seitentüren des Servers. Verwenden Sie zum Aufschließen der Tür den mit dem Server gelieferten Schlüssel. 2. Entfernen Sie die Sperrklinke von der Seitentür. Entfernen Sie die Schlitzschraube von der Mitte der Sperrklinke auf der Innenseite der Tür. - Seite 54 3. Entfernen Sie den Griff der Seitentür. Entfernen Sie die neun Schrauben von der Innenseite der Tür. Ziehen Sie den Griff von der Außenseite gerade aus der Tür heraus, um ihn zu entfernen. Hinweis – Das Schloss verbleibt im Griff. Griff der Seitentür Sun Fire™...
-
Seite 55: Entfernen Der Schutzbleche Sowie Der Unteren Seitenwände
4. Wiederholen Sie die Schritte 1 bis 3 für die andere Seitentür. 5. Legen Sie die Griffe, Sperrklinken und Schrauben in den Karton des Einbausatzes, damit sie nicht verloren gehen. Sie müssen diese Teile wieder einbauen, wenn Sie den Server als ein Gerät neben Ihrem Arbeitsplatz konfigurieren. - Seite 56 2. Entfernen Sie die untere Seitenwand auf der linken Seite des Servers. Entfernen Sie die Schraube, die sich ca. 8 cm vom Rand auf der Vorderseite der unteren Seitenwand befindet. Hinweis – Entfernen Sie nicht die Schraube auf der linken Seite des Servers, die die kleine Klammer auf der Seite des Servers hält.
- Seite 57 3. Halten Sie die Abdeckleiste, und schieben Sie die untere Seitenwand nach hinten. Die untere Seitenwand sollte sich durch das Verschieben lösen, sodass Sie sie problemlos entfernen können. Abdeckleiste 4. Wiederholen Sie die Schritte 2 und 3 für die rechte untere Seitenwand. 5.
-
Seite 58: Anbringen Der Hebegriffe
Anbringen der Hebegriffe 1. Legen Sie die vier im Lieferumfang des Einbausatzes enthaltenen Hebegriffe bereit. 2. Bringen Sie zwei Hebegriffe auf einer Seite des Servers mithilfe von zwei M4- Schrauben an, um jeden Griff auf der unteren Seite des Servers zu befestigen. a. -
Seite 59: Vorbereiten Des Schranks
Vorbereiten des Schranks Stellen Sie sicher, dass der Betriebsstandort den Anforderungen des Sun Fire V890 Servers sowie denen des Schranks entspricht. Weitere Informationen finden Sie in Anhang B dieses Handbuchs und in der mit dem Schrank gelieferten Dokumentation. 1. Stellen Sie sicher, dass der Schrank stabilisiert ist, sodass er nicht wackeln oder nach vorne kippen kann. -
Seite 60: Anpassen Der Hinteren Klammern
Anpassen der hinteren Klammern Die Tiefe des Sun Rack 900-Schranks von der Außenseite der vorderen Schiene zur Außenseite der hinteren Schiene beträgt 68,58 cm. Die hinteren Klammern sind voreingestellt, sodass die Schienen für die Tiefe des Sun Rack 900-Schranks passen. Es kann jedoch sein, dass die hinteren Klammern geringfügig angepasst werden müssen. - Seite 61 b. Lösen Sie die zwei 10-32-Schrauben und die Sicherungsmuttern. Hintere Klammer Äußere Führungsschiene 10-32-Schrauben Sicherungsmuttern Hintere Klammer c. Schieben Sie jede hintere Klammer nach vorn bzw. nach hinten, um sie der Tiefe des Schranks anzupassen. Verschieben Sie jede hintere Klammer, und messen Sie danach die Entfernung von der Innenseite der vorderen Klammer bis zur Innenseite der hinteren Klammer.
-
Seite 62: Bestimmen Der Höhe Des Servers Im Schrank
Bestimmen der Höhe des Servers im Schrank Bauen Sie das Einschubfach so tief wie möglich in den Schrank ein. Wenn Sie zwei Sun Fire V890 Server in den Schrank einbauen, montieren Sie zuerst den unteren Server. Um die Höhe des Servers zu bestimmen, wählen Sie die Löcher der Schrankschienen, die zum Befestigen der vorderen und hinteren Klammern verwendet werden. -
Seite 63: Befestigen Des Einschubfachs Im Schrank
2. Suchen und markieren Sie die entsprechenden Löcher auf den rechten und linken hinteren vertikalen Schrankschienen. Markieren Sie mithilfe von Tesakrepp oder einem Stift die entsprechenden Löcher auf den rechten und linken vertikalen Schienen. Zählen Sie die Löcher, damit Sie sichergehen, dass Sie die gleichen Löcher, die Sie in Schritt 1 markiert haben, verwenden. - Seite 64 Einschubfach waagerecht ist. Hinweis – Falls Ihr Sun Rack 900-Schrank mit der Sun PDS-Option ausgestattet ist und der Sun Fire V890 Server direkt über den beiden Stromverteilern der Sun PDS-Option eingebaut wird, richten Sie das untere Loch jeder vorderen Klammer mit dem ersten Schienenloch aus (siehe Abbildung).
- Seite 65 2. Befestigen Sie die hinteren Klammern mithilfe von vier M6-Schrauben an den hinteren Schienen des Schranks. Richten Sie das untere Loch von jeder hinteren Klammer mit den hinteren Schienenlöchern aus, die Sie unter “Bestimmen der Höhe des Servers im Schrank“ auf Seite 52 markiert haben.
-
Seite 66: Einbauen Des Servers In Das Einschubfach
Einbauen des Servers in das Einschubfach 1. Stellen Sie sicher, dass der Schrank stabilisiert ist, sodass der Schrank nicht wackelt oder nach vorn kippt, wenn das Einschubfach herausgezogen ist und der Server auf das Einschubfach gestellt wird. Stabilisieren Sie den Schrank, indem Sie die in Ihrem Fall geeigneten Stabilisierungsmechanismen des Sun Rack 900-Schranks implementieren. - Seite 67 2. Ziehen Sie das Einschubfach bis zum Anschlag heraus. Halten Sie den Griff des Einschubfachs, während Sie vor dem Schrank stehen, und ziehen Sie das Einschubfach bis zum Anschlag zu sich hin. Achtung – Achten Sie darauf, dass Ihre Finger sich nicht auf dem Einschubfach oder unter dem Server befinden, wenn Sie den Server anheben und ihn auf das Einschubfach stellen.
- Seite 68 4. Rücken Sie den Server auf dem Einschubfach so zurecht, dass die vier Löcher auf jeder Seite des Servers mit den vier Löchern des Einschubfachs ausgerichtet sind. Richten Sie die vier Schraubenlöcher am Einschubfach mit den vier Schrauben- löchern am Server aus.
- Seite 69 5. Entfernen Sie die vier Hebegriffe von den Seiten des Servers. a. Führen Sie den Schraubendreher durch eines der Zugangslöcher auf der Außenseite des Griffs ein. Mithilfe der Zugangslöcher können die gegenüberliegenden Löcher auf der Innenseite des Griffs leichter erreicht werden, um die Schrauben zu entfernen. Dies wird in der folgenden Abbildung dargestellt.
- Seite 70 6. Befestigen Sie die Griffe zur Aufbewahrung am Rack. Sie müssen die Griffe wieder anbringen, wenn Sie den Server aus dem Schrank entfernen müssen. 7. Befestigen Sie den Server auf dem Einschubfach mithilfe der acht in Schritt 5 entfernten M4-Schrauben. Verwenden Sie vier M4-Schrauben auf jeder Seite des Servers (siehe Abbildung).
-
Seite 71: Wiederherstellen Des Servers
Lüfterfächer installieren, die vor dem Einbau des Servers in den Schrank entfernt wurden. Anleitungen dazu finden Sie im Sun Fire V890 Server Service Manual. 2. Wenn Sie die Seitentüren des Servers entfernt haben, bringen Sie diese wieder an. Achtung – Die Türen des Servers sollten nicht über längere Zeiträume hinweg geöffnet sein, wenn das System in Betrieb ist. -
Seite 72: Befestigen Des Servers Im Schrank
Befestigen des Servers im Schrank Um das Einschubfach und den Server im Schrank zu befestigen, bringen Sie den Griff des Einschubfachs an den vorderen Schienen des Schranks an. 1. Befestigen Sie den Griff des Einschubfachs an den vorderen Schienen des Schranks. Verwenden Sie eine oder zwei M6-Schrauben, um den Griff des Einschubfachs an jeder vorderen Schiene zu befestigen. -
Seite 73: Wiederherstellen Des Schranks
2. Nehmen Sie den Schlüssel des Sun Fire V890 Servers zur Hand. 3. Sperren Sie das System im Schrank. Stecken Sie den Schlüssel des Sun Fire V890 Servers in das Schlüsselloch auf dem Griff des Einschubfachs, und drehen Sie den Schlüssel um 90 Grad nach links. -
Seite 74: Nächste Schritte
Schnittstellenkabel des Servers an den Server an, und verlegen Sie die Kabel. Lassen Sie dabei genug Spielraum für den Wartungszugang. Informationen dazu finden Sie unter „Anleitung: Installieren des Sun Fire V890 Servers“ im Sun Fire V890 Server Benutzerhandbuch. Hinweis – Eine Erdungsschraube befindet sich genau über der Zentralstromversorgungseinheit des Servers. -
Seite 75: Einbau Des Servers In Einen 31,5-Zoll-Schrank
Hinweis – Nur ein Sun Fire V890 Server kann in einen Sun Fire- Erweiterungsschrank, Sun-Teilenummer SF-XCAB, eingebaut werden. Um den Sun Fire V890 Server in den Schrank einzubauen, führen Sie die folgenden Schritte in der angegebenen Reihenfolge aus: Stellen Sie sicher, dass Sie die vorbereitenden Schritte ausgeführt haben. -
Seite 76: Vorbereitung
Ausrüstung und Dokumentation“ auf Seite 68. Vorsichtsmaßnahmen zur Sicherheit und Systemleistung Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn Sie einen Sun Fire V890 Server in einen Schrank einbauen. Eine ausführliche Beschreibung der Sicherheitsmaßnahmen beim Einbau eines Servers finden Sie im Sun Fire V890 Server Benutzerhandbuch. - Seite 77 Achtung – Stellen Sie sicher, dass der Schrank stabilisiert wurde, sodass er nicht wackelt oder nach vorne kippt, wenn ein oder mehrere Systeme oder Geräte völlig aus dem Schrank herausgezogen werden. Der Schrank muss sicher am Boden verschraubt bzw. mit stabilen, ausziehbaren Stützen, die das Umkippen verhindern, ausgerüstet werden.
-
Seite 78: Erforderliche Werkzeuge, Ausrüstung Und Dokumentation
Klammern Der Sun Fire V890 Server-Einbausatz für EIA-kompatible Racks enthält zwei kurze hintere Klammern. Mit diesen hinteren Klammern wird der Sun Fire V890 Server in einen 80 cm tiefen (Schiene zu Schiene) Schrank eingebaut. Die kurzen hinteren Klammern sind in einer Tüte mit der Aufschrift 560-2682-01 im Einbausatz vorhanden. -
Seite 79: Vorbereiten Des Servers
Einbau des Servers in einen Schrank sein Gewicht reduzieren. Dazu muss ein qualifizierter Servicetechniker die folgenden Komponenten entfernen: Alle Stromversorgungseinheiten ■ Alle CPU-/Speicherplatinen ■ Alle CPU-Lüfterfächer ■ Alle Eingangs-/Ausgangs-Lüfterfächer ■ Anleitungen dazu finden Sie im Sun Fire V890 Server Service Manual. Kapitel 4 Einbau des Servers in einen 31,5-Zoll-Schrank... -
Seite 80: Überblick Über Die Vom Chassis Zu Entfernenden Teile
Überblick über die vom Chassis zu entfernenden Teile In der folgenden Abbildung werden die Teile dargestellt, die Sie vom Chassis entfernen müssen, bevor der Server in den Schrank eingebaut werden kann. Seitentür- griffe Untere Seiten- wände Schutzbleche In den folgenden Abschnitten wird das Entfernen dieser Teile ausführlich erläutert. Sun Fire™... -
Seite 81: Entfernen Des Griffs Von Den Seitentüren
Entfernen des Griffs von den Seitentüren 1. Öffnen Sie eine der Seitentüren des Servers. Verwenden Sie zum Aufschließen der Tür den mit dem Server gelieferten Schlüssel. 2. Entfernen Sie die Sperrklinke von der Seitentür. Entfernen Sie die Schlitzschraube von der Mitte der Sperrklinke auf der Innenseite der Tür. - Seite 82 3. Entfernen Sie den Griff der Seitentür. Entfernen Sie die neun Schrauben von der Innenseite der Tür. Ziehen Sie den Griff von der Außenseite gerade aus der Tür heraus, um ihn zu entfernen. Hinweis – Das Schloss verbleibt im Griff. Griff der Seitentür Sun Fire™...
-
Seite 83: Entfernen Der Schutzbleche Sowie Der Unteren Seitenwände
4. Wiederholen Sie die Schritte 1 bis 3 für die andere Seitentür. 5. Legen Sie die Griffe, Sperrklinken und Schrauben in den Karton des Einbausatzes, damit sie nicht verloren gehen. Sie müssen diese Teile wieder einbauen, wenn Sie den Server als ein Gerät neben Ihrem Arbeitsplatz konfigurieren. - Seite 84 2. Entfernen Sie die untere Seitenwand auf der linken Seite des Servers. Entfernen Sie die Schraube, die sich ca. 8 cm vom Rand auf der Vorderseite der unteren Seitenwand befindet. Hinweis – Entfernen Sie nicht die Schraube auf der linken Seite des Servers, die die kleine Klammer auf der Seite des Servers hält.
-
Seite 85: Anbringen Der Hebegriffe
3. Halten Sie die Abdeckleiste, und schieben Sie die untere Seitenwand nach hinten. Die untere Seitenwand sollte sich durch das Verschieben lösen, sodass Sie sie problemlos entfernen können. Abdeckleiste 4. Wiederholen Sie die Schritte 2 und 3 für die rechte untere Seitenwand. 5. - Seite 86 b. Legen Sie die Schraube auf der Innenseite des Griffs in das Loch gegenüber vom Zugangsloch. c. Befestigen Sie den Griff mithilfe des entsprechenden Schraubenlochs genau unterhalb der Seitentür des Servers. Dies wird in der folgenden Abbildung dargestellt. d. Wiederholen Sie zum Abschluss den Vorgang mit dem zweiten Zugangsloch auf der Außenseite des Griffs.
-
Seite 87: Befestigen Der Kabelführungsklammer Am Server
Befestigen der Kabelführungsklammer am Server Durch die Kabelführungsklammer, die auf der Rückseite des Servers befestigt wird, kann einer unnötigen Beanspruchung der Kabel vorgebeugt werden. Allgemeine Kabelführungsrichtlinien finden Sie unter “Führen der Kabel“ auf Seite 93. 1. Nehmen Sie die mit dem Einbausatz gelieferte Kabelführungsklammer des Servers zur Hand. -
Seite 88: Vorbereiten Des Schranks
Vorbereiten des Schranks Stellen Sie sicher, dass der Betriebsstandort den Anforderungen des Sun Fire V890 Servers sowie denen des Schranks entspricht. Weitere Informationen finden Sie in Anhang A dieses Handbuchs und in der mit dem Schrank gelieferten Dokumentation. 1. Stellen Sie sicher, dass der Schrank stabilisiert ist, sodass er nicht wackeln oder nach vorne kippen kann. -
Seite 89: Anpassen Der Hinteren Klammern
Anpassen der hinteren Klammern 1. Messen Sie die Tiefe des Schranks. Messen Sie die Tiefe des Schranks von der Außenseite der vorderen Schiene zur Außenseite der hinteren Schiene. 2. Messen Sie die Länge aller Führungsschienen. Messen Sie die Entfernung von der Innenseite der vorderen Klammer bis zur Innenseite der hinteren Klammer. - Seite 90 4. Befestigen Sie die kurzen hinteren Klammern mit zwei 10-32-Schrauben und Sicherungsmuttern pro kurzer hinterer Klammer an den äußeren Führungsschienen. Beachten Sie die Ausrichtung der kurzen Klammern in der folgenden Abbildung. Verwenden Sie die beiden Schraubenlöcher ganz hinten an den äußeren Führungsschienen.
-
Seite 91: Bestimmen Der Höhe Des Servers Im Schrank
Bestimmen der Höhe des Servers im Schrank Bauen Sie das Einschubfach so tief wie möglich in den Schrank ein. Wenn Sie zwei Sun Fire V890 Server in den Schrank einbauen, montieren Sie zuerst den unteren Server. Um die Höhe des Servers zu bestimmen, wählen Sie die Löcher der Schrankschienen, die zum Befestigen der vorderen und hinteren Klammern verwendet werden. -
Seite 92: Befestigen Des Einschubfachs Im Schrank
Befestigen des Einschubfachs im Schrank Verwenden Sie die Löcher der Schienen, die Sie unter “Bestimmen der Höhe des Servers im Schrank“ auf Seite 81 markiert haben, um das Einschubfach im Schrank zu befestigen. Führen Sie dazu folgende Schritte aus: 1. Befestigen Sie die vorderen Klammern auf den Führungsschienen des Einschubfachs und an den vorderen Schienen des Schranks. - Seite 93 b. Befestigen Sie die vorderen Klammern mithilfe von vier 10-32-Schrauben an den vorderen Schienen des Schranks. Richten Sie das untere Loch von jeder vorderen Klammer mit den vorderen Schienenlöchern aus, die Sie unter “Bestimmen der Höhe des Servers im Schrank“ auf Seite 81 markiert haben.
- Seite 94 2. Befestigen Sie die hinteren Klammern mithilfe von vier 10-32-Schrauben an den hinteren Schienen des Schranks. Richten Sie das untere Loch von jeder hinteren Klammer mit den hinteren Schienenlöchern aus, die Sie unter “Bestimmen der Höhe des Servers im Schrank“ auf Seite 81 markiert haben.
-
Seite 95: Einbauen Des Servers In Das Einschubfach
Einbauen des Servers in das Einschubfach 1. Stellen Sie sicher, dass der Schrank stabilisiert ist, sodass der Schrank nicht wackelt oder nach vorn kippt, wenn das Einschubfach herausgezogen ist und der Server auf das Einschubfach gestellt wird. Wenn Füße am Schrank zum Verhindern eines Wegrollens angebracht sind, müssen diese vollständig ausgezogen sein. - Seite 96 2. Ziehen Sie das Einschubfach bis zum Anschlag heraus. Halten Sie den Griff des Einschubfachs, während Sie vor dem Schrank stehen, und ziehen Sie das Einschubfach bis zum Anschlag zu sich hin. Achtung – Achten Sie darauf, dass Ihre Finger sich nicht auf dem Einschubfach oder unter dem Server befinden, wenn Sie den Server anheben und ihn auf das Einschubfach stellen.
- Seite 97 4. Rücken Sie den Server auf dem Einschubfach so zurecht, dass die vier Löcher auf jeder Seite des Servers mit den vier Löchern des Einschubfachs ausgerichtet sind. Richten Sie die vier Schrauben- löcher am Eins- chubfach mit den vier Schrauben- löchern am Server aus.
- Seite 98 5. Entfernen Sie die vier Hebegriffe von den Seiten des Servers. a. Führen Sie den Schraubendreher durch eines der Zugangslöcher auf der Außenseite des Griffs ein. Mithilfe der Zugangslöcher können die gegenüberliegenden Löcher auf der Innenseite des Griffs leichter erreicht werden, um die Schrauben zu entfernen. Dies wird in der folgenden Abbildung dargestellt.
- Seite 99 7. Befestigen Sie den Server auf dem Einschubfach mithilfe der acht in Schritt 5 entfernten M4-Schrauben. Verwenden Sie vier M4-Schrauben auf jeder Seite des Servers (siehe Abbildung). Ziehen Sie die Schrauben nicht an, bis alle Schrauben eingesteckt sind und Sie die Position des Servers überprüft haben.
-
Seite 100: Wiederherstellen Des Servers
Lüfterfächer installieren, die vor dem Einbau des Servers in den Schrank entfernt wurden. Anleitungen dazu finden Sie im Sun Fire V890 Server Service Manual. 2. Wenn Sie die Seitentüren des Servers entfernt haben, bringen Sie diese wieder an. Achtung – Die Türen des Servers sollten nicht über längere Zeiträume hinweg geöffnet sein, wenn das System in Betrieb ist. - Seite 101 2. Nehmen Sie den Schlüssel des Sun Fire V890 Servers zur Hand. 3. Sperren Sie das System im Schrank. Stecken Sie den Schlüssel des Sun Fire V890 Servers in das Schlüsselloch auf dem Griff des Einschubfachs, und drehen Sie den Schlüssel um 90 Grad nach links.
-
Seite 102: Anbringen Der Abdeckleisten
Anbringen der Abdeckleisten Die unteren Abdeckleisten wurden beim Entfernen der unteren Seitenwände abgenommen. So bringen Sie die Abdeckleisten wieder an: 1. Nehmen Sie die zwei im Lieferumfang des Einbausatzes enthaltenen Abdeckleisten zur Hand. 2. Befestigen Sie eine Abdeckleiste auf der rechten vorderen Schrankschiene und die andere auf der linken vorderen Schrankschiene. -
Seite 103: Führen Der Kabel
Verlängerungskabels wird an die Stromversorgungseinheit des Sun Fire V890 Servers angeschlossen, und das andere Ende des Verlängerungskabels wird mit dem Stromkabel des Sun Fire V890 Servers verbunden. Das Stromkabel des Servers wird dann an eine Wechselstromquelle angeschlossen. Um das Verbiegen und Beschädigen der Kabel bei einem vollständig ■... -
Seite 104: Befestigen Der Kabelführungsklammer Am Schrank
Befestigen der Kabelführungsklammer am Schrank Durch die Kabelführungsklammer, die auf der Rückseite des Schranks befestigt wird, kann einer unnötigen Beanspruchung des Stromkabels und anderer Kabel des Servers vorgebeugt werden. Abnehmbare Befestigungsbänder, die im Lieferumfang des Einbausatzes enthalten sind, können zur Befestigung der Kabel verwendet werden. -
Seite 105: Nächste Schritte
Schnittstellenkabel des Servers an den Server an, und verlegen Sie die Kabel. Lassen Sie dabei genug Spielraum für den Wartungszugang. Informationen dazu finden Sie unter „Anleitung: Installieren des Sun Fire V890 Servers“ im Sun Fire V890 Server Benutzerhandbuch. Hinweis – Eine Erdungsschraube befindet sich genau über der Zentralstromversorgungseinheit des Servers. - Seite 106 Sun Fire™ V890 Server Rack-Montage-Handbuch • Juni 2004...
-
Seite 107: Anforderungen Für 19-Zoll-Schränke
Der Server kann in einen 19 Zoll breiten Schrank (48,26 cm), der dem EIA-Standard entspricht, eingebaut werden. Er muss den folgenden, in der Tabelle aufgeführten Anforderungen entsprechen. Sie benötigen einen Sun Fire V890 Server-Einbausatz für jeden Sun Fire V890 Server, den Sie in einen Schrank einbauen möchten. Schrankfunktion Anforderung Tragfähigkeit... - Seite 108 Schrankfunktion Anforderung Minimaler Ein Bereich von mindestens 91 cm muss hinter Wartungszugang dem Schrank zum Einbau des Servers und als Wartungszugang freigehalten werden. Mindestens 122 cm freier Platz vor dem Schrank ist für den Einbau des Servers und den Wartungszugang erforderlich.
- Seite 109 Schrankfunktion Anforderung Türen und Je nach Schrank müssen Sie eventuell die Vorder- oder Verkleidungen Hintertür und die Seitenwände entfernen, um Zugang zum Server zu erhalten und für eine korrekte Belüftung zu sorgen. Informationen dazu finden Sie unter den vorhergehend in diesem Anhang erläuterten Anforderungen „Minimaler Wartungszugang“...
- Seite 110 Sun Fire™ V890 Server Rack-Montage-Handbuch • Juni 2004...
-
Seite 111: Anforderungen Für Sun Rack 900-Schränke
In der folgenden Tabelle sind die Spezifikationen des Sun Rack 900-Schranks und der Betriebsstandort für den Rack-Einbau des Sun Fire V890 Servers aufgeführt. Sie benötigen einen Sun Fire V890 Server-Einbausatz für jeden Sun Fire V890 Server, den Sie in den Sun Rack 900-Schrank einbauen möchten. - Seite 112 • 63 Prozent des Bereichs der Hintertür, die sich genau hinter dem Server befindet, muss geöffnet sein. Die Türen des Sun Rack 900-Schranks erfüllen die Anforderungen für offene Bereiche des Sun Fire V890 Servers. Vertikale Der Sun Rack 900-Schrank muss über vier vertikale Einbauschienen Einbauschienen verfügen (zwei vorne, zwei hinten).
