Nachdem Sie das Betriebssystem und die RSC-Software installiert haben, können Sie
das System so konfigurieren, dass die SC-Karte als Systemkonsole fungiert.
Ausführliche Informationen zu diesem Thema finden Sie unter
Systemkonsole auf den Systemcontroller" auf Seite

Konfigurationsregeln

Die SC-Karte wird in einen eigenen Steckplatz auf der PCI-Riser-Platine des
■
Systems installiert. Bauen Sie die Karte auf keinen Fall in einen anderen
Steckplatz ein, da sie nicht PCI-kompatibel ist.
Die SC-Karte ist zudem nicht hot-plug-fähig. Vor dem Ein- oder Ausbau einer SC-
■
Karte müssen Sie das System ausschalten und alle Netzkabel abziehen.
Hinweis – Generell sollten nur qualifizierte Servicetechniker auf interne
Komponenten zugreifen. Detaillierte Wartungsanweisungen enthält der Sun Fire V490
Server Parts Installation and Removal Guide, der sich auf der Dokumentations-CD zum
Sun Fire V490 befindet.

Hardware-Jumper

Auf der PCI-Riser-Platine des Sun Fire V490-Systems befinden sich drei Jumper.
Beachten Sie, dass die Jumper werkseitig so gesetzt wurden, dass ein Optimum
an Systemleistung sichergestellt ist. Eine Veränderung der vorgegebenen Jumper-
Einstellungen kann das System instabil oder gänzlich unbenutzbar machen.
Alle Jumper sind mit einer Kennnummer versehen. So sind beispielsweise die
Jumper auf der PCI-Riser-Platine mit J1102, J1103 und J1104 beschriftet. Die Jumper-
Stifte (Pins) befinden sich direkt neben der jeweiligen Kennnummer. Die
Standardeinstellungen der Jumper sind mit einer weißen Konturlinie auf der Platine
angegeben. Pin 1 ist mit einem Stern (*) gekennzeichnet; siehe

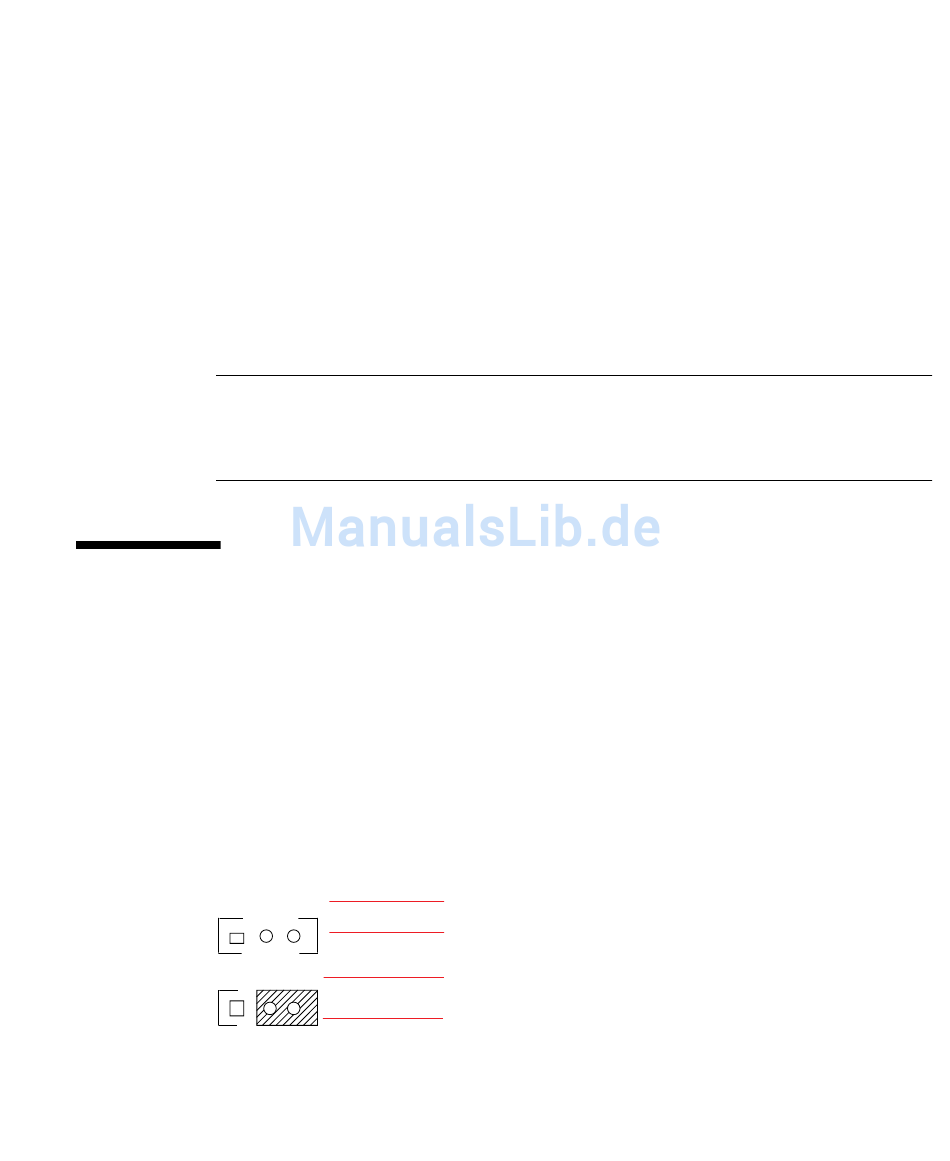

J 2XXX
*
*
*

Jumper-Kennzeichnung

ABBILDUNG 3-5

Jumper-Nummer
Pins
Sterne kennzeichnen Pin 1
Schraffierter Bereich zeigt die
standardmäßige Jumper-Position an
„Umleiten der
163.
ABBILDUNG 3-5
