RJ-45 auf DB-25-Adapter-Übersetzungen
RJ-45 auf DB-25-Adapter-Übersetzungen
TABELLE 4-8
Serieller Anschluss (RJ-45-Anschluss)
Pin Signalbeschreibung
1 RTS
2 DTR
3 TXD
4 Signalerde
5 Signalerde
6 RXD
7 DSR
8 CTS

Serieller Anschluss (10101)

Die mit 10101 bezeichnete Schnittstelle ist für einen DB-9-Stecker ausgelegt.
Verwenden Sie diesen Anschluss für allgemeine serielle Datenübertragungen.
zeigt die Pin-Nummerierung des seriellen Anschlusses und

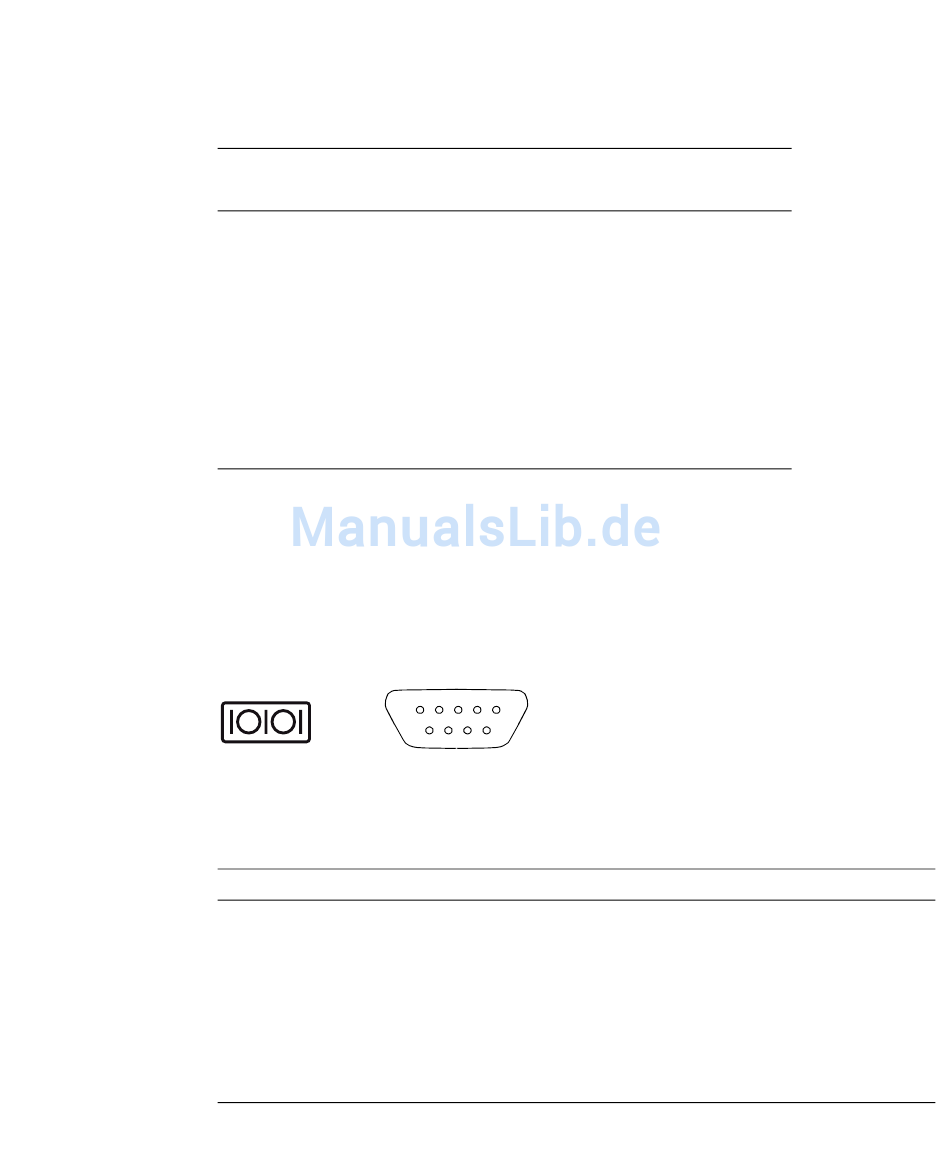

ABBILDUNG 4-7
beschreibt die Pin-Signale.
TABELLE 4-9
Pin-Nummerierung des seriellen Anschlusses (10101)
ABBILDUNG 4-7
Signale des seriellen Anschlusses (10101)
TABELLE 4-9
Pin Signalbeschreibung
1 Data Carrier Detect
(Datenträgersignal erkannt)
2 Empfangsdaten
3 Sendedaten
4 Bereitschaftssignal
5 Erde (Ground, GND)
DB-25-Adapter
Pin Signalbeschreibung
5 CTS
6 DSR
3 RXD
7 Signalerde
7 Signalerde
2 TXD
20 DTR
4 RTS
1 5
6 9
Pin
6
7
8
9
Signalbeschreibung
Betriebsbereitschaft
Request to Send (Anforderung zum
Senden)
Clear to Send (Sendebereit)
Ring Indicate (Signalanzeige)
Kapitel 4 Anschließen der Datenkabel 65
