Serieller Anschluss (TTYB)

Der serielle Anschluss (TTYB) verwendet einen DB-9-Stecker. Diesen Anschluss
können Sie für allgemeine serielle Datenübertragungen nutzen.

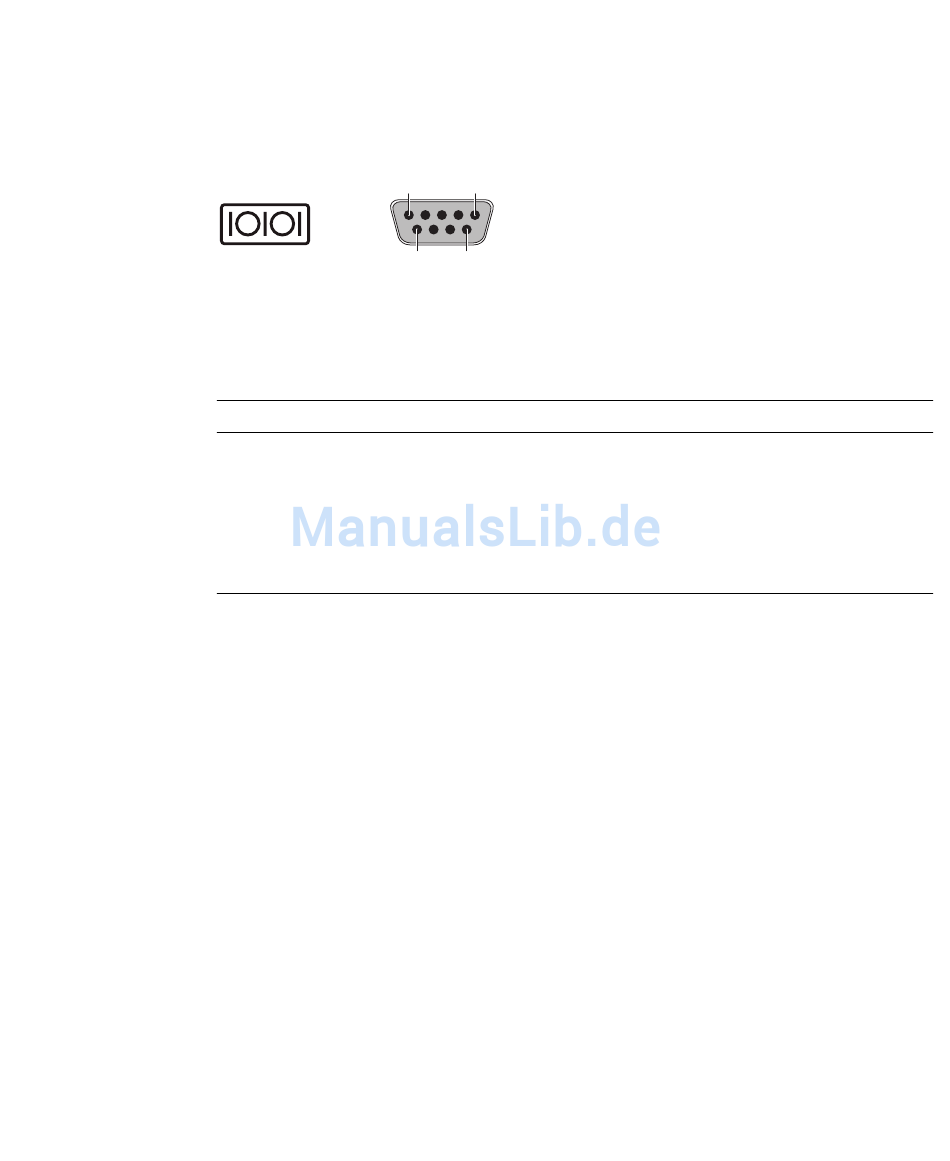

Pin-Nummerierung des seriellen Anschlusses
ABBILDUNG 4-4
Signale des seriellen Anschlusses
TABELLE 4-3
Pin Signalbeschreibung
1 Empfangssignalpegel
2 Empfangsdaten
3 Sendedaten
4 Bereitschaftssignal
5 Erde (Ground, GND)
1 5
6 9
Pin Signalbeschreibung
6 Betriebsbereitschaft
7 Request to Send (Anforderung zum Senden)
8 Clear to Send (Sendebereit)
9 Ring Indicate (Signalanzeige)
Kapitel 4 Anschließen der Kabel 55
