USB-Anschluss

Auf der Hauptplatine befinden sich zwei USB-Anschlüsse, die über die Rückseite
des Geräts zugänglich sind.

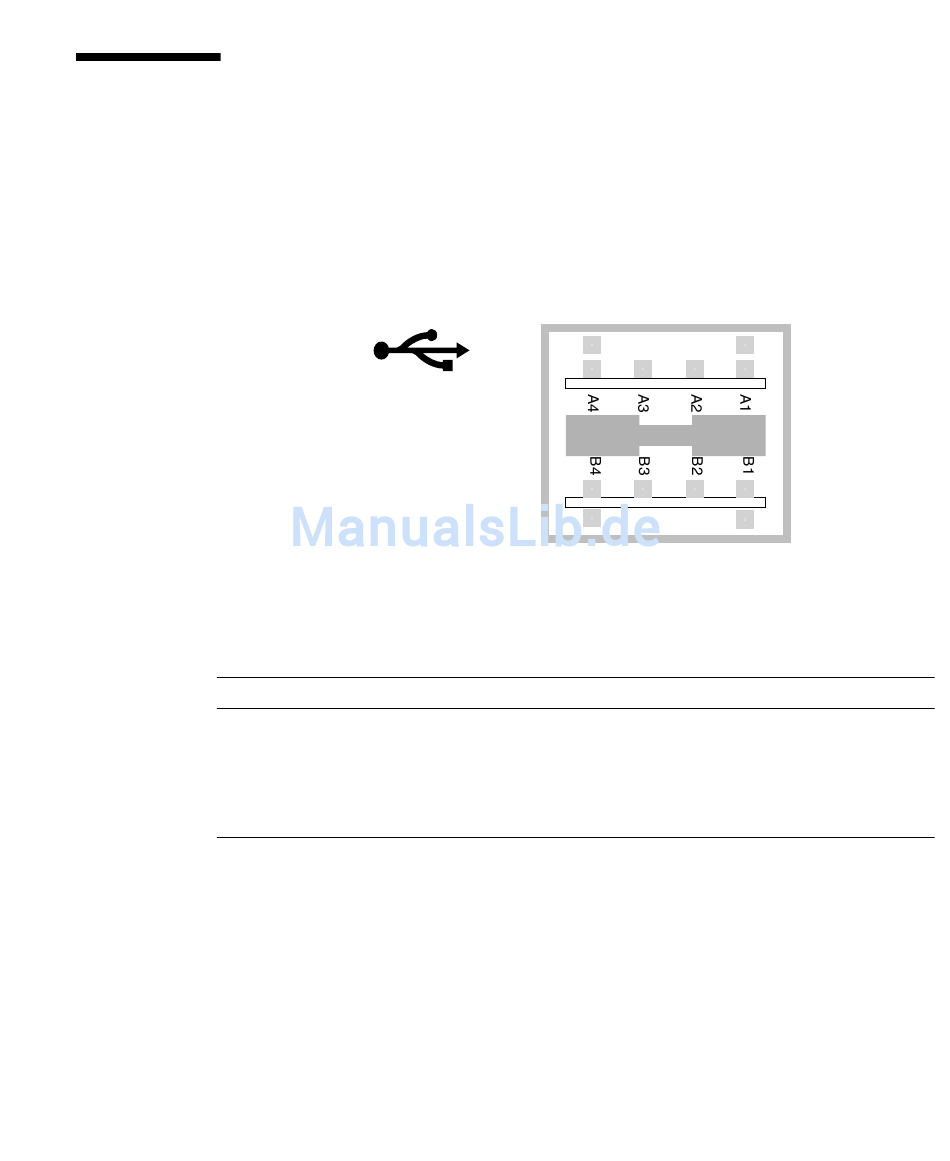

Schematische Darstellung eines USB-Anschlusses

Signale der USB-Anschlüsse
Pin Signalbeschreibung
A1 +5 V DC
A2 Port Data0 -
A3 Port Data0 +
A4 Masse
Pin Signalbeschreibung
B1 +5 V DC
B2 Port Data1 -
B3 Port Data1 +
B4 Masse
Anhang A Anschlussbelegungen 217
