Kapitel 4 Keypads und Parameterbeschreibung

4.1 Beschreibung der Keypads

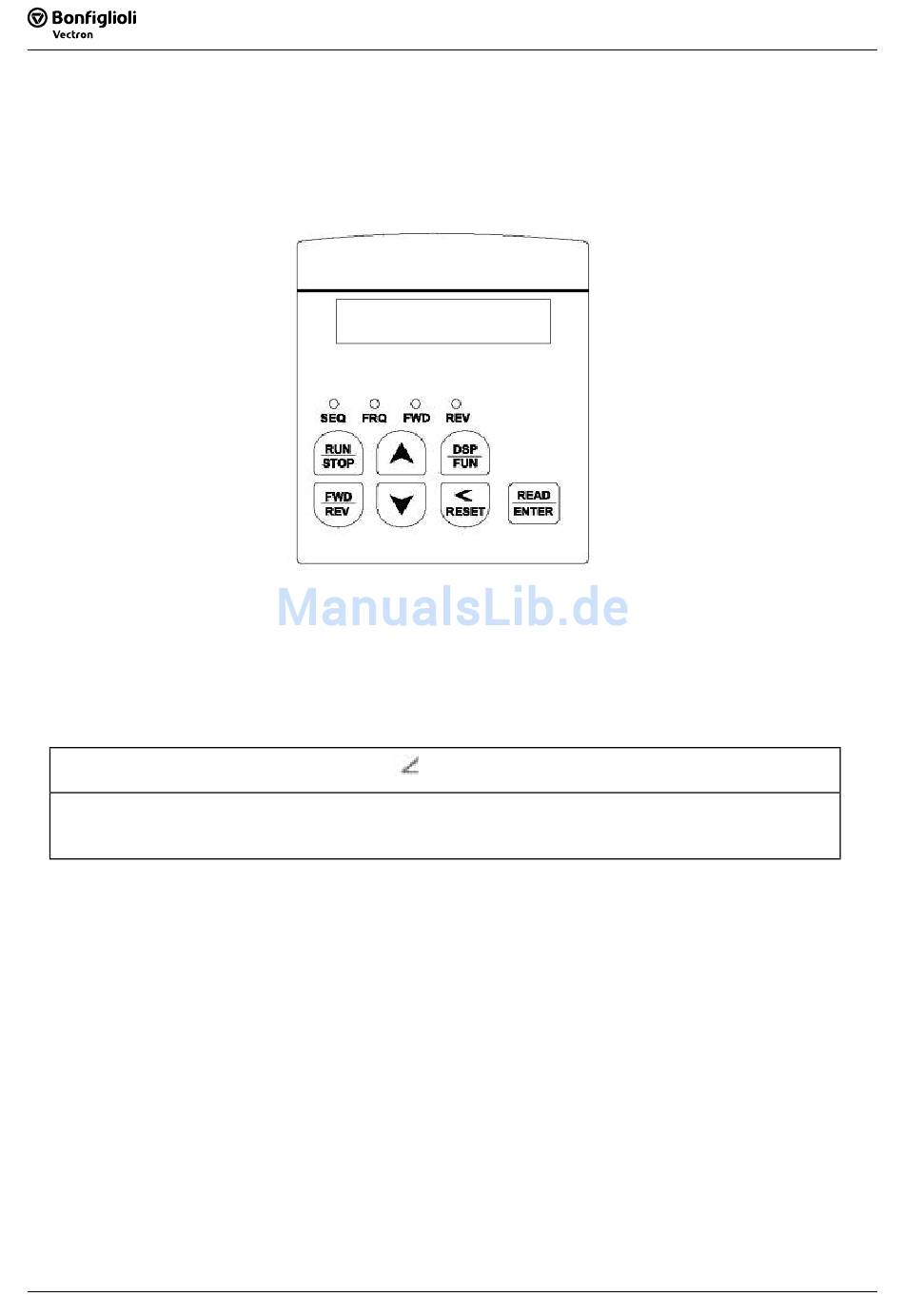

4.1.1 Bedienelemente und Anzeigefelder der Keypads

1. SEQ LED: Parameter 1_00 "Run Source / Ansteuerung" = 1/2/3: LED leuchtet.
2. FRQ LED: Parameter 1_06 "Frequency Source / Frequenzvorgabe"= 1/2/3/4: LED leuchtet.
3. FWD LED: Drehrichtung Vorwärts, LED blinkt im Stillstand und leuchtet bei Rechtslauf.
4. REV LED: Drehrichtung Rückwärts, LED blinkt im Stillstand und leuchtet bei Linkslauf.
5. Relevant für LED – Keypad KPLED-SPL: vier LEDs FUN; Hz/RPM; VOLT; AMP zur
Signalisierung, welcher Istwertparameter angezeigt wird.
Um Beschädigungen des Keypads zu vermeiden, darf dieses nicht mit Schraubendrehern,
harten oder scharfen Gegenständen montiert oder demontiert werden.
Betriebsart Fern/Lokal:
Betriebsart Lokal – Startbefehl mit RUN/STOP - Taste auf dem Keypad
– Frequenzvorwahl mit __ - Tasten auf dem Keypad
Betriebsart Fern – Startbefehl mit Parameter 1-00
– Frequenzvorwahl mit Parameter 1-06
Um zwischen den Betriebsarten Fern/Lokal zu wechseln, drücken Sie die FWD/REV und
die <RESET – Taste gleichzeitig.
Das Wechseln der Betriebsarten kann nur bei gestopptem Antrieb erfolgen.
4-1
4 - 1
Vorsicht
