BONFIGLIOLI SYNPLUS Kurzanleitung Seite 19

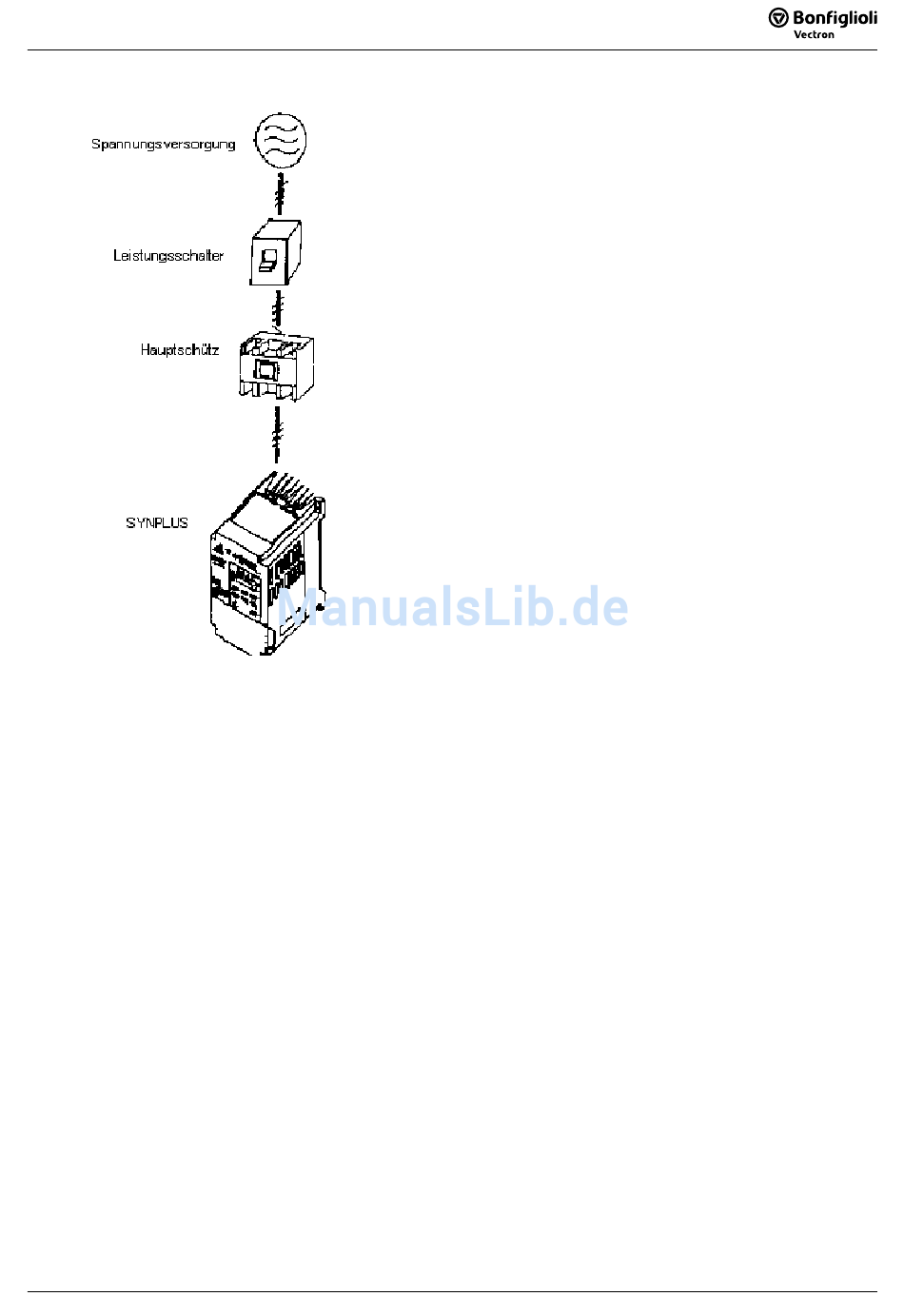

3.3.3 Elektrische Schaltungskomponenten
Netzspannungsversorgung:
• Stellen Sie sicher, dass die angelegte Spannung korrekt ist,
damit der Umrichter nicht zerstört wird.
• Zwischen der Wechselspannungsversorgung und dem
Umrichter ist ein gekapselter Leistungsschalter einzubauen
Gekapselter Leistungsschalter:
• Verwenden Sie einen gekapselten Leistungsschalter, der der
Nennspannung und dem Nennstrom des Umrichters entspricht,
um die Stromzufuhr ein- und auszuschalten und den Umrichter
zu schützen.
• Verwenden Sie den Leistungsschalter nicht als Schalter für
Start/Stop- Vorgänge.
Fehlerstrom-Schutzschalter:
• Installieren Sie einen Fehlerstrom-Schutzschaltzer, um Fehler,
die durch elektrische Fehlerströme verursacht werden, zu
vermeiden und das Bedienpersonal zu schützen.
Hauptschütz:
• Für den normalen Betrieb ohne übergeordnete Steuerung ist
kein Hauptschütz erforderlich. Auf der Primärseite muss jedoch
ein Schütz installiert werden, wenn Funktionen wie z.B. externe
Steuerung sowie automatischer Wiederanlauf nach
Netzspannungsausfall verwendet werden .
• Verwenden Sie das Hauptschütz nicht als Schalter zum Starten
bzw. Stoppen des Antriebes.
Frequenzumrichter:
• Eingangsklemmen L1, L2, und L3 können ungeachtet der
Phasenfolge in jeder Reihenfolge verwendet werden.
• Die Ausgangsklemmen T1, T2 und T3 werden mit den
Klemmen U, V, W des Motors verbunden. Bei falscher
Drehrichtung des Motors, sind zwei Leitungen an den
Klemmen T1, T2 und T3 zu tauschen.
• Um eine Beschädigung des Umrichters auszuschließen, dürfen
die Ausgangsklemmen T1, T2 und T3 nicht an die
Netzspannung angeschlossen werden.
• Erdungsklemme fachgerecht erden:
SPL200: Erdung Klasse 3, <100Ω
SPL400: Erdung Klasse 3, <10Ω.
1
Für den sicheren Betrieb des Frequenzumrichters in Kombination mit
einem Fehlerstrom-Schutzschalter sind nur bestimmte Typen zu
verwenden sowie einige weitere Bedingungen hinsichtlich des Auslöse-
stromes zu erfüllen. Für eine ausführliche Beratung stehen wir Ihnen
gerne zur Verfügung.
