11-7: Ausgangsfilterzeitkonstante (s): 0,0 – 2,5
11-7: Verzögert das Ausgangssignal des PID-Reglers.
Hinweis: Die PID-Regelfunktion kann beispielsweise zur Regelung des Volumenstroms von Lüftern

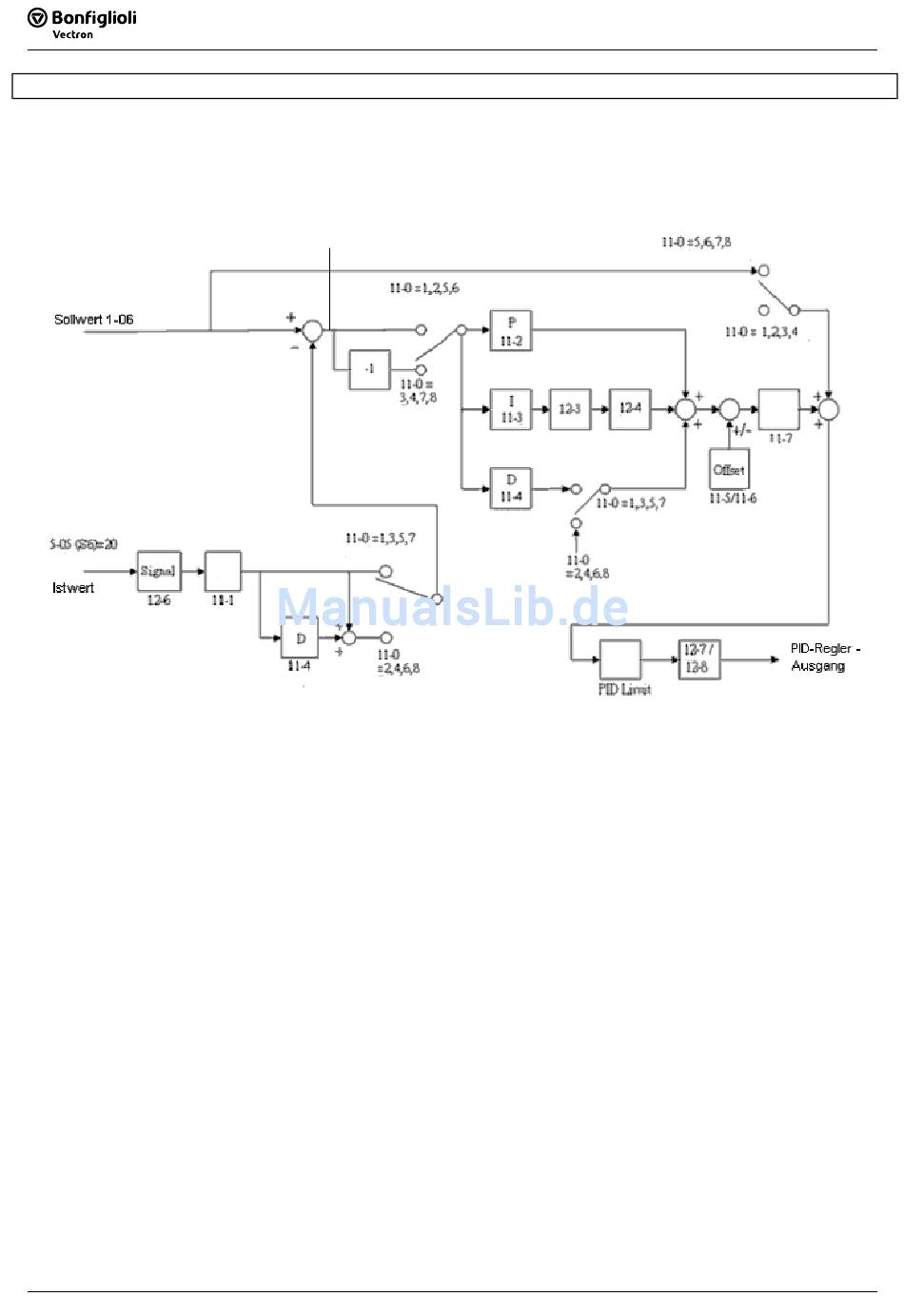

oder zur Temperaturregelung verwendet werden. Der Signalflussplan ist in der unten auf-
geführten Abbildung dargestellt.
1. Zur Aktivierung des PID-Reglers ist der Steueranschluss S6 der Klemmenleiste TM2
mit 5-05 = 23 als analoger Eingang zu parametrieren und das Istwertsignal (Rückführungssignal)
auf die Klemme S6 zu führen.
2. Der Sollwert im oben dargestellten Signalflussplan ist der Frequenzsollwert der Quelle 1-06.
3. Zur Darstellung des Rückführungssignals des PID-Reglers kann die Istwertanzeige des Keypads
genutzt werden (4-06 = 1) oder der Analogausgang FM+ wird zur Ausgabe des PID-
Rückführungssignal parametriert (8-00 = 5).
4-55
4 - 55
Regelabweichung
