BONFIGLIOLI SYNPLUS Kurzanleitung Seite 20

Elektrische Anschlüsse gemäß den folgenden Anweisungen herstellen. Nach der Verdrahtung
prüfen, ob alle Anschlüsse korrekt sind.
• Der Umrichter benötigt separate
Zuleitungen.
• EMV-Filter oder Trenntransformator einbauen,
wenn die Zuleitungen für den Frequenzumrichter
und für andere Maschinen verwendet werden..

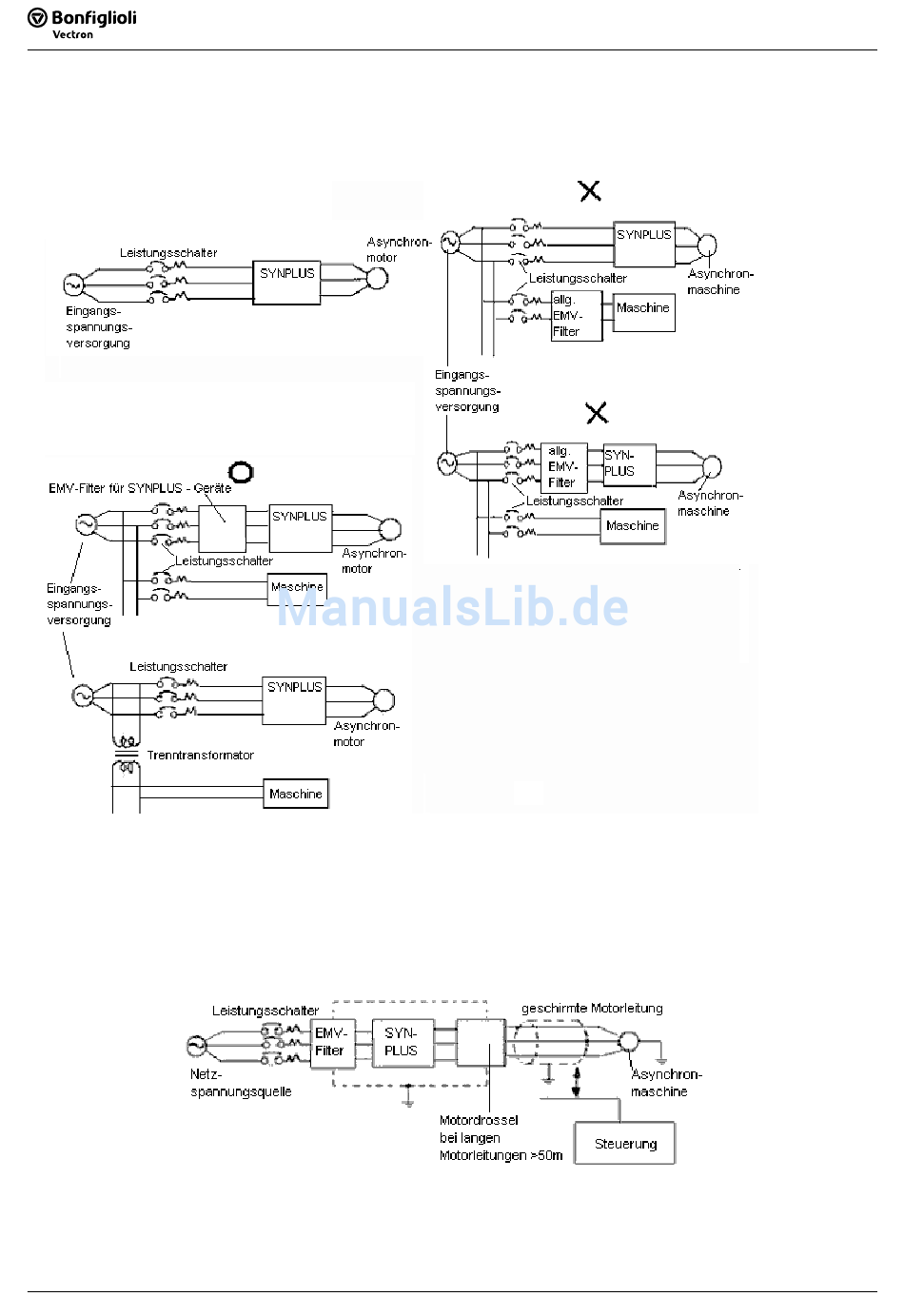

( A ) Die Verdrahtung des Hauptschaltkreises muss separat von anderen Hochspannungs- bzw.
Starkstromleitungen erfolgen, um Störungeinkopplungen zu vermeiden. Siehe folgende
Abbildungen:
• Ein EMV-Filter auf der Netzseite des Umrichters kann Störungen unterdrücken. Um Störungen zu vermeiden,
sollten die Leitungen geschirmt ausgeführt sein. Der Verlegeabstand zu Steuerleitungen anderer Maschinen
sollte mindestens 30 cm betragen.
3-7
3 - 7
• Ein nicht auf den Unrichter abgestimmtes
EMV-Filter kann nicht verwendet werden.
