BONFIGLIOLI SYNPLUS Kurzanleitung Seite 80

Auswahl der U/f – Kennlinien:
10-0: Auswahl U/f - Kennlinie
10-1: Drehmomenterhöhung
(Anhebung der U/f – Kennlinie) (%)
10-2: Motor – Leerlaufstrom (A)
10-3: Motor – Schlupfkompensation(%)
10-4: Max. Ausgangsfrequenz (HZ)
10-5: Verhältnis Max Ausgangsfrequenz
zu Ausgangsspannung (%)
10-6: Mittlere Frequenz (Hz)
10-7: Verhältnis Mittlere Ausgangsfrequenz
zu Ausgangsspannung (%)
10-8: Min. Ausgangsfrequenz (HZ)
10-9: Verhältnis Min. Ausgangsfrequenz
zu Ausgangsspannung (%)

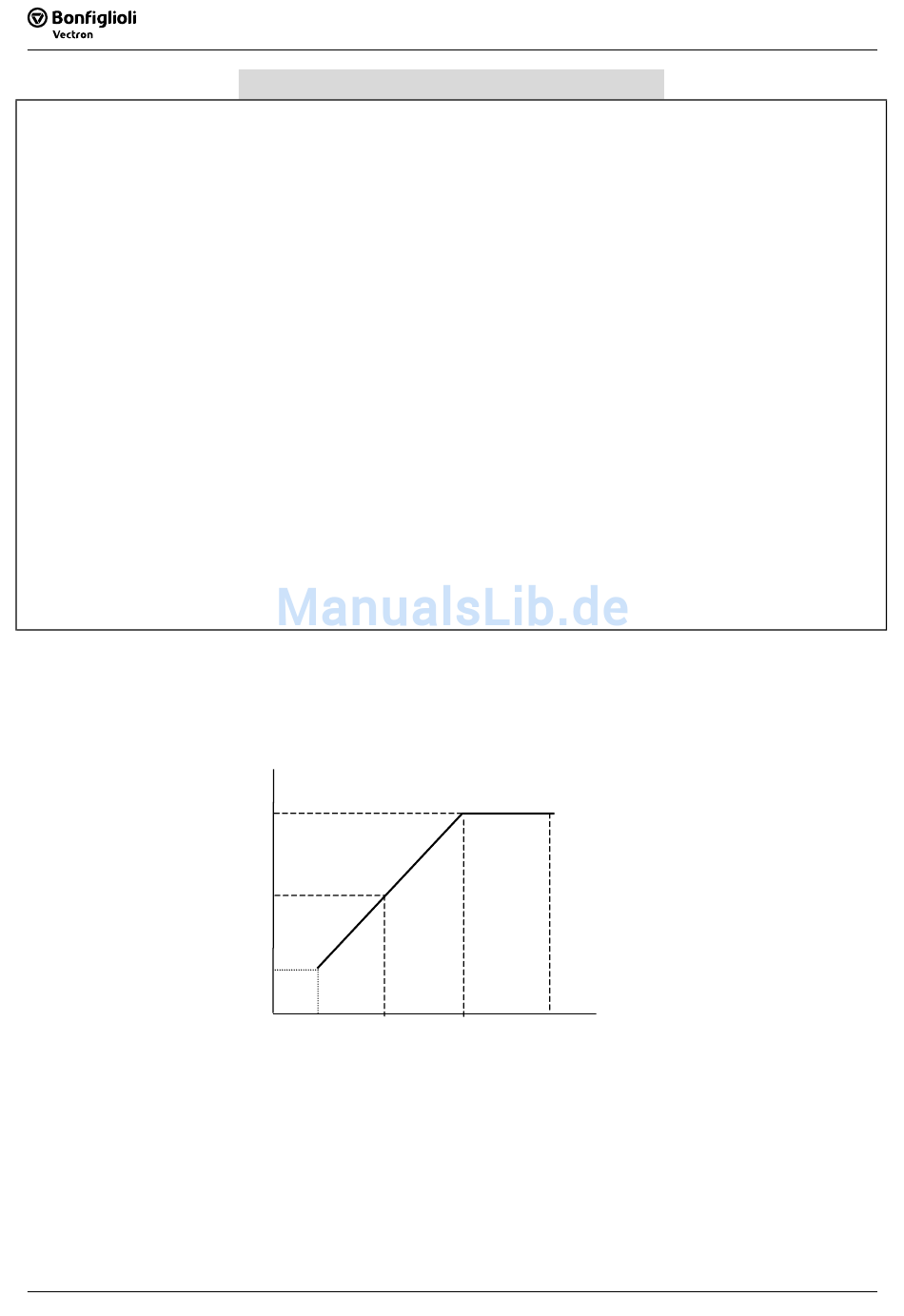

1. 10-0 =18: Die U/f – Kennlinie kann mit den Parametern 10-4~10-9 frei konfiguriert werden.
(siehe unten aufgeführtes Diagramm)
10-5
(Umax)
10-7
(Umit)
10-9
(Umin)
4-51
4 - 51
Parametergruppe 10 – U/f - Kennlinien
(V)
%
10-8 10-6 10-4
= 0 – 18
= 0,0 – 30,0%
-------------
= 0,0 – 100,0%
= 0,20 – 650,0Hz
= 0,0 – 100,0%
= 0,10 – 650,0Hz
= 0,0 – 100,0%
= 0,10 – 650,0Hz
= 0,0 – 100,0%
650
Hz
