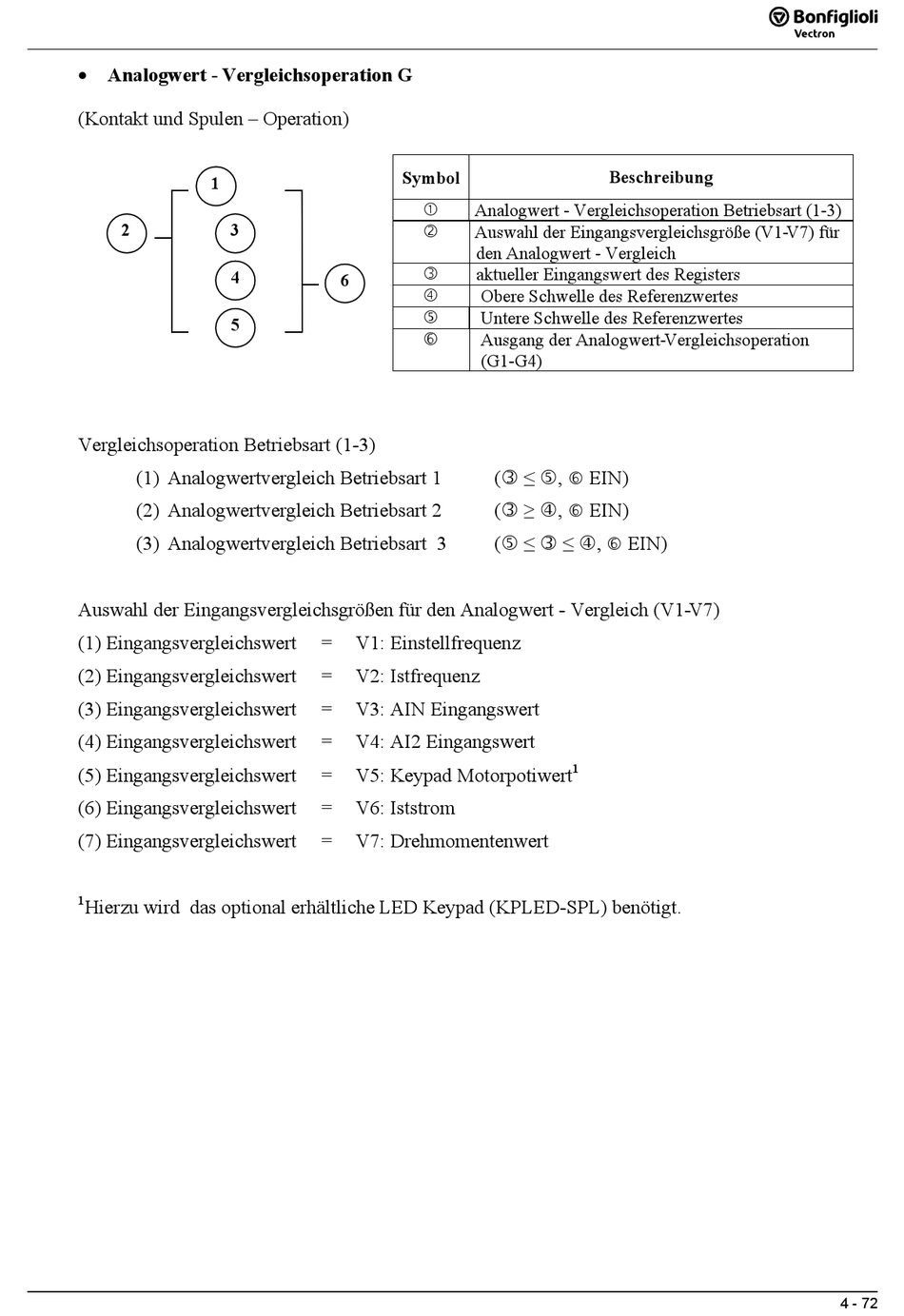

• Analogwert - Vergleichsoperation G
(Kontakt und Spulen – Operation)
1
2 3
4
5
Vergleichsoperation Betriebsart (1-3)
(1) Analogwertvergleich Betriebsart 1
(2) Analogwertvergleich Betriebsart 2
(3) Analogwertvergleich Betriebsart 3
Auswahl der Eingangsvergleichsgrößen für den Analogwert - Vergleich (V1-V7)
(1) Eingangsvergleichswert
(2) Eingangsvergleichswert
(3) Eingangsvergleichswert
(4) Eingangsvergleichswert
(5) Eingangsvergleichswert
(6) Eingangsvergleichswert
(7) Eingangsvergleichswert
1
Hierzu wird das optional erhältliche LED Keypad (KPLED-SPL) benötigt.
Symbol

Analogwert - Vergleichsoperation Betriebsart (1-3)

Auswahl der Eingangsvergleichsgröße (V1-V7) für
den Analogwert - Vergleich
 aktueller Eingangswert des Registers
6
 Obere Schwelle des Referenzwertes
 Untere Schwelle des Referenzwertes
 Ausgang der Analogwert-Vergleichsoperation
(G1-G4)
= V1: Einstellfrequenz
= V2: Istfrequenz
= V3: AIN Eingangswert
= V4: AI2 Eingangswert
= V5: Keypad Motorpotiwert
= V6: Iststrom
= V7: Drehmomentenwert
Beschreibung
( ≤ , EIN)

( ≥ , EIN)

( ≤  ≤ , EIN)

1
