Parametergruppe 3 - Betriebsparameter - BONFIGLIOLI SYNPLUS Kurzanleitung

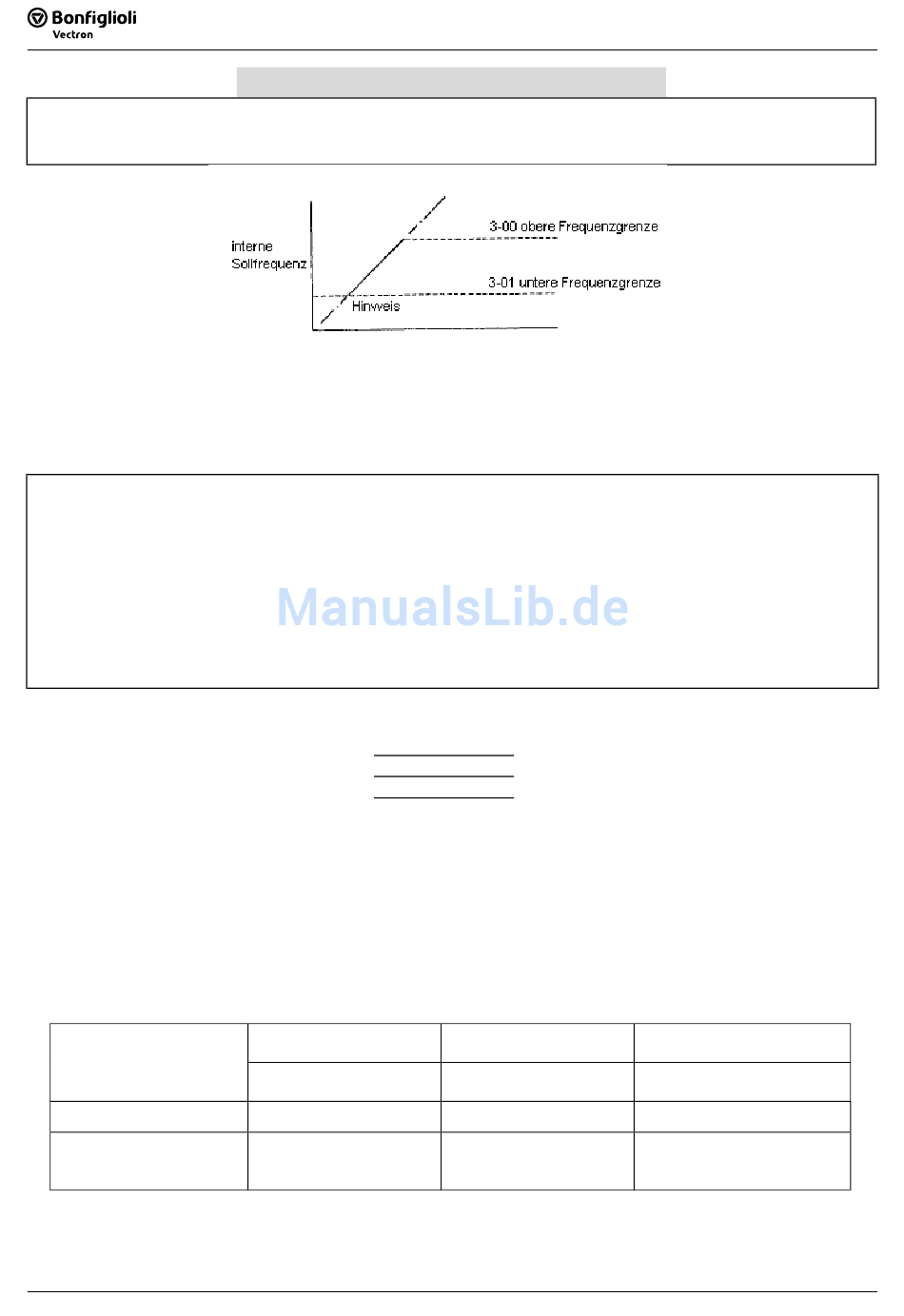

3-00: Obere Frequenzgrenze (Hz): 0,01 – 650,00
3-01: Untere Frequenzgrenze (Hz): 0,01 – 650,00
Hinweis:
Ist der Parameter 3-01 = 0 Hz und der Frequenzsollwert ist 0 Hz, so wird der Motor bis zum
Erreichen der Frequenz 0 Hz verzögert.
Ist 3-01 > 0 Hz und der Frequenzsollwert ist kleiner als der Parameterwert 3-01, so reduziert
der Frequenzumrichter die Ausgangsfrequenz bis die untere Frequenzgrenze 3-01 erreicht ist.
3-02 : Beschleunigungszeit #1 (s): 0,1 – 3600,0
3-03 : Verzögerungszeit #1 (s): 0,1 – 3600,0
3-04 : S-Kurve Beschl/Verzög # 1 (s): 0,0 – 4,0
3-05 : S-Kurve Beschl/Verzög # 2 (s): 0,0 – 4,0
3-06 : Beschleunigungszeit # 2 (MFIT) (s): 0,1 – 3600,0
3-07 : Verzögerungszeit # 2 (MFIT) (s): 0,1 – 3600,0
3-08 : Jog - Beschleunigungszeit (MFIT) (s): 0,1 –25,5
3-09 : Jog – Verzögerungszeit (MFIT) (s): 0,1 – 25,5
Formel zur Berechnung der Beschleunigungs- und Verzögerungszeit: Der Nenner stellt die
1.)
Bemessungsfrequenz des Motors dar.
• Beschleuni g un g szeit = 3-02 ( oder 3-06 ) x
• Verzögerungszeit = 3-03 (oder 3-07) x
2.) Mit den Parametereinstellungen 5-00 – 5-06 = 6 ist es möglich über die Steueranschlüsse
zwischen zwei verschiedenen hinterlegten Sätzen von Parameterwerten Beschleunigungszeit,
Verzögerungszeit und S-Kurveneinstellung zu wechseln.
3.) Mit den Parametereinstellungen 5-00 – 5-06 = 5 (Jog) ist es möglich den Jog-Betrieb über die
Steueranschlüsse zu aktivieren oder zu deaktivieren. Für das Beschleunigen und Verzögern
sind die Jog – Beschleunigungs- und Verzögerungszeiten wirksam.
4.) Sind sowohl Steueranschlüsse wie unter 2.) und 3.) konfiguriert, so ergibt sich der Betrieb des
Antriebs nach unten aufgeführter Tabelle:
Funktion
Voreinstellwert
5-00~5-05=05 Jog Befehl
5-00~5-05=04
Umschaltung Beschl./ Verz.
- Zeit
4-29
4 - 29

Parametergruppe 3 - Betriebsparameter

Sollfrequenz
Sollfrequenz
Beschl/ Verz. - Zeit 1
(3-02/3-03)
1-06 bestimmt die
Ausgangsfrequenz
AUS
AUS
0-05
0-05
Beschl./ Verz. - Zeit 2
(3-06/3-07)
1-06 bestimmt die
Ausgangsfrequenz
AUS
EIN
JOG Beschl. / Verz. - Zeit
(3-08/3-09)
Betrieb mit Jog Frequenz 6-01
EIN
AUS
