Einzelrohr ohne Kondensatablauf

Verbindungsleitungen: flexible
oder starre Schläuche bzw.
Rohre. Leitungen isolieren, um
Dampfverlust zu vermeiden.
HUMIDI-TECH
Luftbefeuchter
Bitte beachten:
• Für eine Rohrverbindung zum Dampfauslass das
Rohradapterkit von DRI-STEEM verwenden. Den
Dampfauslass mit Hilfe einer Schlauchschelle an
den Dampfschlauch anschließen. Den
Dampfauslass mit einer Schlauchmanschette und
Schlauchschellen an der Leitung anschließen.
• Dünnwandige Rohre erwärmen sich schneller als
dickwandige Rohre und verursachen einen
geringeren Dampfverlust beim Aufheizen.
• Der Leitungsdurchmesser muss der
HUMIDI-TECH Dampfauslassgröße entsprechen
(DN40 oder DN50).
• Siehe Tabellen auf Seite 15: Maximale
Dampftransportkapazität und Dampfverlust.
• Maximale Kapazität des Dispersionsrohrs (ohne
Kondensatablauf):
– DN40: 13 kg/h
– DN50: 25,8 kg/h
• Das Dispersionsrohr so ausrichten, dass die
Röhrchen (Dampföffnungen) nach oben zeigen.
• Weitere Informationen zur Installation des
Luftbefeuchters oberhalb des Dispersionsrohrs der
Zeichnung auf Seite 14 entnehmen.
• Wenn die Empfehlungen auf dieser Seite nicht
eingehalten werden, kann übermäßiger Gegendruck
am Luftbefeuchter die Folge sein. Dies kann
ungleichmäßige Dampfabgabe aus dem
Dispersionsrohr, Dampfaustritt durch die
Wasserverschlüsse oder Undichtigkeit von
Dichtungen verursachen.

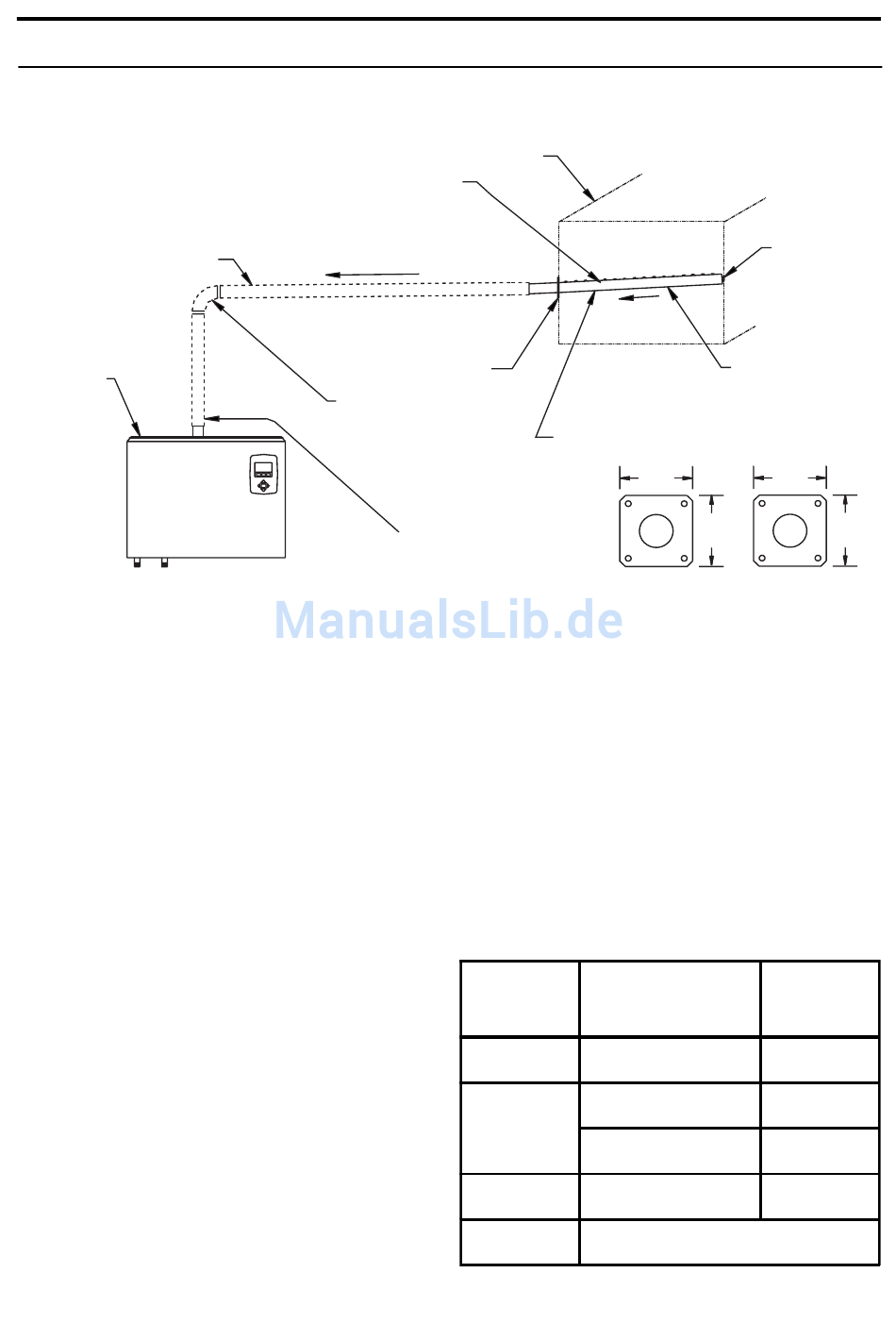

HUMIDI-TECH
®
einzelnes Dispersionsrohr
ohne Kondensatablauf
Gefälle: 1 %
Deckplatten befestigen
und abdichten.
lange Winkelstücke mit 90°
oder zwei Winkelstücke mit
45° Biegung
Siehe ersten Hinweis unten.

DISPERSION

Kanal
Deckplatte des
Dispersionsrohrs:
DN40
82.5 mm
• Die Tabelle rechts gibt die Schlauchkitgrößen
nach Luftbefeuchtermodellen an. Schlauchkits
enthalten einen Dampfschlauch, ein
Dispersionsrohr und die Befestigungsteile. Bitte
beachten: Die Durchflussraten der Modelle VM-30
und VM-34 erfordern Mehrrohreinheiten, für die kein
Schlauchkit verwendet werden kann. Informationen
zu Mehrrohreinheiten sind unter RAPID-SORB
Seite 13 zu finden.
Schlauchkitgrößen nach Modell
Luftbefeuchter- (Dampfschlauch,
modelle Dispersionsrohr und
Befestigungsteile)
1½" (DN40) Schlauchkit
HT 4-8
1½" (DN40) Schlauchkit mit
HT 12-16
2" (DN50) Schlauchkit ohne
2" (DN50) Schlauchkit mit
HT 21-25
Diese Modelle erfordern Mehrrohrsysteme, für
HT 30-34
die kein Schlauchkit verwendet werden kann.
M10 Mutter zur
Befestigung
Rohrgefälle: 15 %
DN50
127 mm
82.5 mm
Schlauchkit Maximale
Kapazität des
Dispersions-
rohrs (kg/h)
ohne Ablauf
Ablauf
Ablauf
Ablauf
DC-1447
127 mm
OM-351-1
auf
®
13
25.8
25.8
38.6
