Einzelrohr ohne Kondensatablauf

Verbindungsleitungen: flexible
oder starre Schläuche bzw.
Rohre. Leitungen isolieren, um
Dampfverlust zu vermeiden.
HUMIDI-TECH
Luftbefeuchter
Bitte beachten:
• Für eine Rohrverbindung zum Dampfauslass das
Rohradapterkit von DRI-STEEM verwenden. Den
Dampfauslass mit Hilfe einer Schlauchschelle an
den Dampfschlauch anschließen. Den
Dampfauslass mit einer Schlauchmanschette und
Schlauchschellen an der Leitung anschließen.
• Dünnwandige Rohre erwärmen sich schneller als
dickwandige Rohre und verursachen einen
geringeren Dampfverlust beim Aufheizen.
• Der Leitungsdurchmesser muss der
HUMIDI-TECH Dampfauslassgröße entsprechen
(DN40 oder DN50).
• Siehe Tabellen auf Seite 18: Maximale
Dampftransportkapazität und Dampfverlust.
• Maximale Kapazität des Dispersionsrohrs (ohne
Kondensatablauf):
– DN40: 13 kg/h
– DN50: 25,8 kg/h
• Das Dispersionsrohr so ausrichten, dass die
Röhrchen (Dampföffnungen) nach oben zeigen.
• Weitere Informationen zur Installation des
Luftbefeuchters oberhalb des Dispersionsrohrs der
Zeichnung auf Seite 17 entnehmen.
• Wenn die Empfehlungen auf dieser Seite nicht
eingehalten werden, kann übermäßiger
Gegendruck am Luftbefeuchter die Folge sein.
Dies kann ungleichmäßige Dampfabgabe aus dem
Dispersionsrohr, Dampfaustritt durch die
Wasserverschlüsse oder Undichtigkeit von
Dichtungen verursachen.
14
®

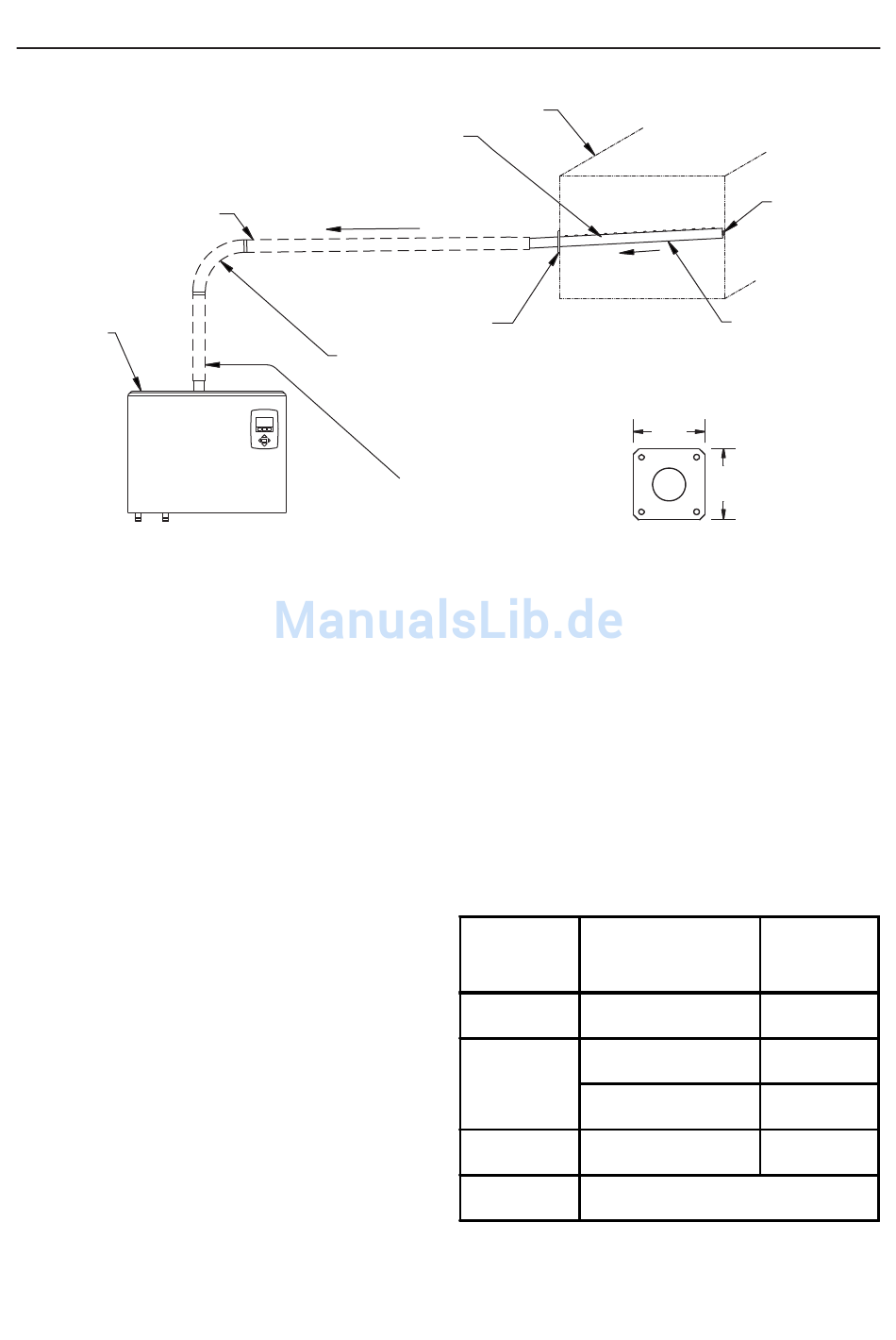

HUMIDI-TECH
einzelnes Dispersionsrohr
ohne Kondensatablauf
Gefälle: 1 %
Deckplatten befestigen
und abdichten.
lange Winkelstücke mit 90°
oder zwei Winkelstücke mit
45° Biegung
Siehe ersten Hinweis unten.
DISPERSION
Kanal
Deckplatte des
Dispersionsrohrs
• Die Tabelle rechts gibt die Schlauchkitgrößen
nach Luftbefeuchtermodellen an. Schlauchkits
enthalten einen Dampfschlauch, ein
Dispersionsrohr und die Befestigungsteile. Bitte
beachten: Die Durchflussraten der Modelle VM-30
und VM-34 erfordern Mehrrohreinheiten, für die
kein Schlauchkit verwendet werden kann.
Informationen zu Mehrrohreinheiten sind unter
RAPID-SORB ® auf Seite 16 zu finden.
Schlauchkitgrößen nach Modell
Luftbefeuchter- (Dampfschlauch,
modelle Dispersionsrohr und
Befestigungsteile)
1½" (DN40) Schlauchkit
VM 2-8
1½" (DN40) Schlauchkit
VM 10-16
2" (DN50) Schlauchkit
2" (DN50) Schlauchkit mit
VM 21-25
Diese Modelle erfordern Mehrrohrsysteme, für
VM 30-34
die kein Schlauchkit verwendet werden kann.
M10 Mutter zur
Befestigung
Rohrgefälle: 15 %
82.5 mm
82.5 mm
Schlauchkit Maximale
Kapazität des
Dispersions-
rohrs (kg/h)
ohne Ablauf
mit Ablauf
ohne Ablauf
Ablauf
DC-1447
OM-351-1
13
25.8
25.8
38.6
