VERDRAHTUNG DES HUMIDI-TECH
Verdrahtung für HUMIDI-TECH
Luftbefeuchter
Die Verdrahtung muss in Übereinstimmung mit den
einschlägigen Vorschriften und den HUMIDI-TECH
oder HUMIDI-TECH DI Schaltplänen vorgenommen
werden. Die Schaltpläne befinden sich innerhalb der
abnehmbaren Schalttafel auf der rechten Seite des
Luftbefeuchtergehäuses. Das Stromkabel muss für
Temperaturen bis zu 105 °C geeignet sein.
Die maximale Last (I max. A) ist auf dem Typenschild
angegeben. Drahtgrößen, Kabelkanäle und
Sicherungsanforderungen sind den Tabellen auf den
folgenden Seiten zu entnehmen.
Bei der Auswahl des Aufstellungsorts für den
HUMIDI-TECH Luftbefeuchter Bereiche in der Nähe
von elektromagnetischen Emissionsquellen wie z. B.
Verteilertransformatoren vermeiden.
Erdung
Die Erdung muss durch dauerhafte Verbindungen
zwischen zwei Metallflächen erfolgen. Es muss eine
gute Hochfrequenzerdung vorhanden sein. Das
Erdungskabel muss die gleiche Größe haben wie die
Stromzuleitung.
Abgeschirmter Ableitungsdraht zur Erde
VAPOR-LOGIC
Tastenfeld auf der
Gehäusevorderseite
Mikroprozessorplatine
Bitte beachten: Für maximale elektromagnetische Störfreiheit müssen alle Feuchtigkeits-, Temperatur- und
Luftstromsteuerungen mit verschiedenfarbigen abgeschirmten Volldrahtkabeln mit Ableitung für die
Abschirmung verwendet werden. Die Ableitung muss an den abgeschirmten Erdanschluss angeschlossen
werden und darf nicht länger als 50 mm sein.

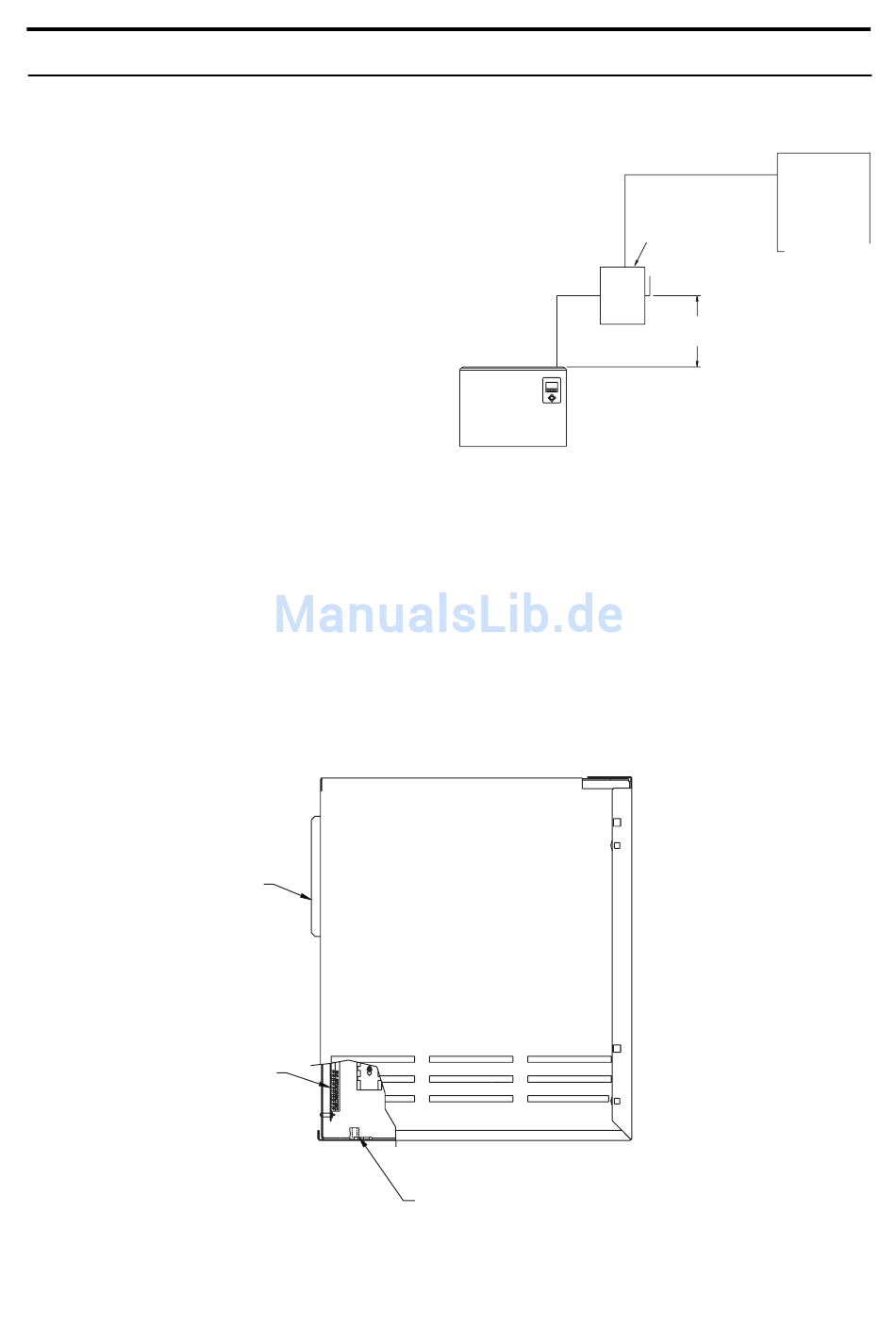

Rechte Seitenansicht des HUMIDI-TECH Luftbefeuchters
3
LUFTBEFEUCHTERS
®

Kundenseitige Verdrahtung

Bitte beachten: Die Steuer- und Stromkabel müssen
in separaten geerdeten Metallkabelkanälen, Rinnen
oder Schächten verlaufen.
abgeschirmter Erdanschluss
Stromkabel
(vom
Sicherung (vom
Installateur
Installateur zu
zu stellen)
stellen) gemäß den
gemäß den
Tabellen auf der
Tabellen auf
nächsten Seite
der nächsten
wählen.
Seite wählen.
0,6 m bis 1,9 m; empfohlener
Abstand: 1,7 m
OM-1007
OM-1505
