9

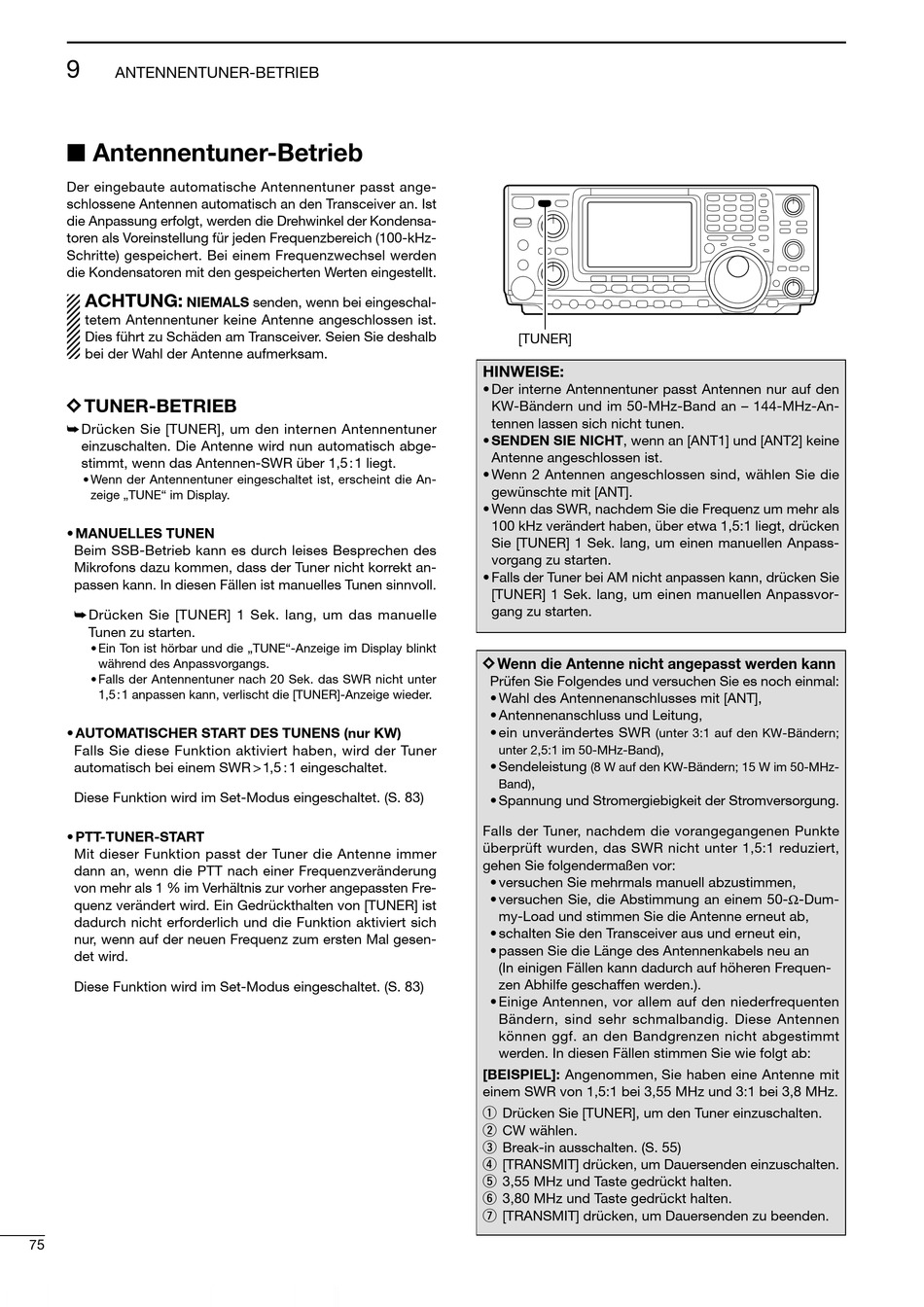

ANTENNENTUNER-BETRIEB
Antennentuner-Betrieb
Der eingebaute automatische Antennentuner passt ange-
schlossene Antennen automatisch an den Transceiver an. Ist
die Anpassung erfolgt, werden die Drehwinkel der Kondensa-
toren als Voreinstellung für jeden Frequenzbereich (100-kHz-
Schritte) gespeichert. Bei einem Frequenzwechsel werden
die Kondensatoren mit den gespeicherten Werten eingestellt.
ACHTUNG:
NIEMALS senden, wenn bei eingeschal-
tetem Antennentuner keine Antenne angeschlossen ist.
Dies führt zu Schäden am Transceiver. Seien Sie deshalb
bei der Wahl der Antenne aufmerksam.
D D TUNER-BETRIEB
Drücken Sie [TUNER], um den internen Antennentuner
einzuschalten. Die Antenne wird nun automatisch abge-
stimmt, wenn das Antennen-SWR über 1,5:1 liegt.
• Wenn der Antennentuner eingeschaltet ist, erscheint die An-
zeige „TUNE" im Display.
• MANUELLES TUNEN
Beim SSB-Betrieb kann es durch leises Besprechen des
Mikrofons dazu kommen, dass der Tuner nicht korrekt an-
passen kann. In diesen Fällen ist manuelles Tunen sinnvoll.
Drücken Sie [TUNER] 1 Sek. lang, um das manuelle
Tunen zu starten.
• Ein Ton ist hörbar und die „TUNE"-Anzeige im Display blinkt
während des Anpassvorgangs.
• Falls der Antennentuner nach 20 Sek. das SWR nicht unter
1,5:1 anpassen kann, verlischt die [TUNER]-Anzeige wieder.
• AUTOMATISCHER START DES TUNENS (nur KW)
Falls Sie diese Funktion aktiviert haben, wird der Tuner
automatisch bei einem SWR >1,5 :1 eingeschaltet.
Diese Funktion wird im Set-Modus eingeschaltet. (S. 83)
• PTT-TUNER-START
Mit dieser Funktion passt der Tuner die Antenne immer
dann an, wenn die PTT nach einer Frequenzveränderung
von mehr als 1 % im Verhältnis zur vorher angepassten Fre-
quenz verändert wird. Ein Gedrückthalten von [TUNER] ist
dadurch nicht erforderlich und die Funktion aktiviert sich
nur, wenn auf der neuen Frequenz zum ersten Mal gesen-
det wird.
Diese Funktion wird im Set-Modus eingeschaltet. (S. 83)
75
[TUNER]
HINWEISE:
• Der interne Antennentuner passt Antennen nur auf den
KW-Bändern und im 50-MHz-Band an – 144-MHz-An-
tennen lassen sich nicht tunen.
• SENDEN SIE NICHT, wenn an [ANT1] und [ANT2] keine
Antenne angeschlossen ist.
• Wenn 2 Antennen angeschlossen sind, wählen Sie die
gewünschte mit [ANT].
• Wenn das SWR, nachdem Sie die Frequenz um mehr als
100 kHz verändert haben, über etwa 1,5:1 liegt, drücken
Sie [TUNER] 1 Sek. lang, um einen manuellen Anpass-
vorgang zu starten.
• Falls der Tuner bei AM nicht anpassen kann, drücken Sie
[TUNER] 1 Sek. lang, um einen manuellen Anpassvor-
gang zu starten.
D D Wenn die Antenne nicht angepasst werden kann
Prüfen Sie Folgendes und versuchen Sie es noch einmal:
• Wahl des Antennenanschlusses mit [ANT],
• Antennenanschluss und Leitung,
• ein unverändertes SWR
(unter 3:1 auf den KW-Bändern;
unter 2,5:1 im 50-MHz-Band)
• Sendeleistung
(8 W auf den KW-Bändern; 15 W im 50-MHz-
,
Band)
• Spannung und Stromergiebigkeit der Stromversorgung.
Falls der Tuner, nachdem die vorangegangenen Punkte
überprüft wurden, das SWR nicht unter 1,5:1 reduziert,
gehen Sie folgendermaßen vor:
• versuchen Sie mehrmals manuell abzustimmen,
• versuchen Sie, die Abstimmung an einem 50-Ω-Dum-
my-Load und stimmen Sie die Antenne erneut ab,
• schalten Sie den Transceiver aus und erneut ein,
• passen Sie die Länge des Antennenkabels neu an
(In einigen Fällen kann dadurch auf höheren Frequen-
zen Abhilfe geschaffen werden.).
• Einige Antennen, vor allem auf den niederfrequenten
Bändern, sind sehr schmalbandig. Diese Antennen
können ggf. an den Bandgrenzen nicht abgestimmt
werden. In diesen Fällen stimmen Sie wie folgt ab:
[BEISPIEL]: Angenommen, Sie haben eine Antenne mit
einem SWR von 1,5:1 bei 3,55 MHz und 3:1 bei 3,8 MHz.
q Drücken Sie [TUNER], um den Tuner einzuschalten.
w CW wählen.
e Break-in ausschalten. (S. 55)
r [TRANSMIT] drücken, um Dauersenden einzuschalten.
t 3,55 MHz und Taste gedrückt halten.
y 3,80 MHz und Taste gedrückt halten.
u [TRANSMIT] drücken, um Dauersenden zu beenden.
,
