5
EMPFÄNGERFUNKTIONEN

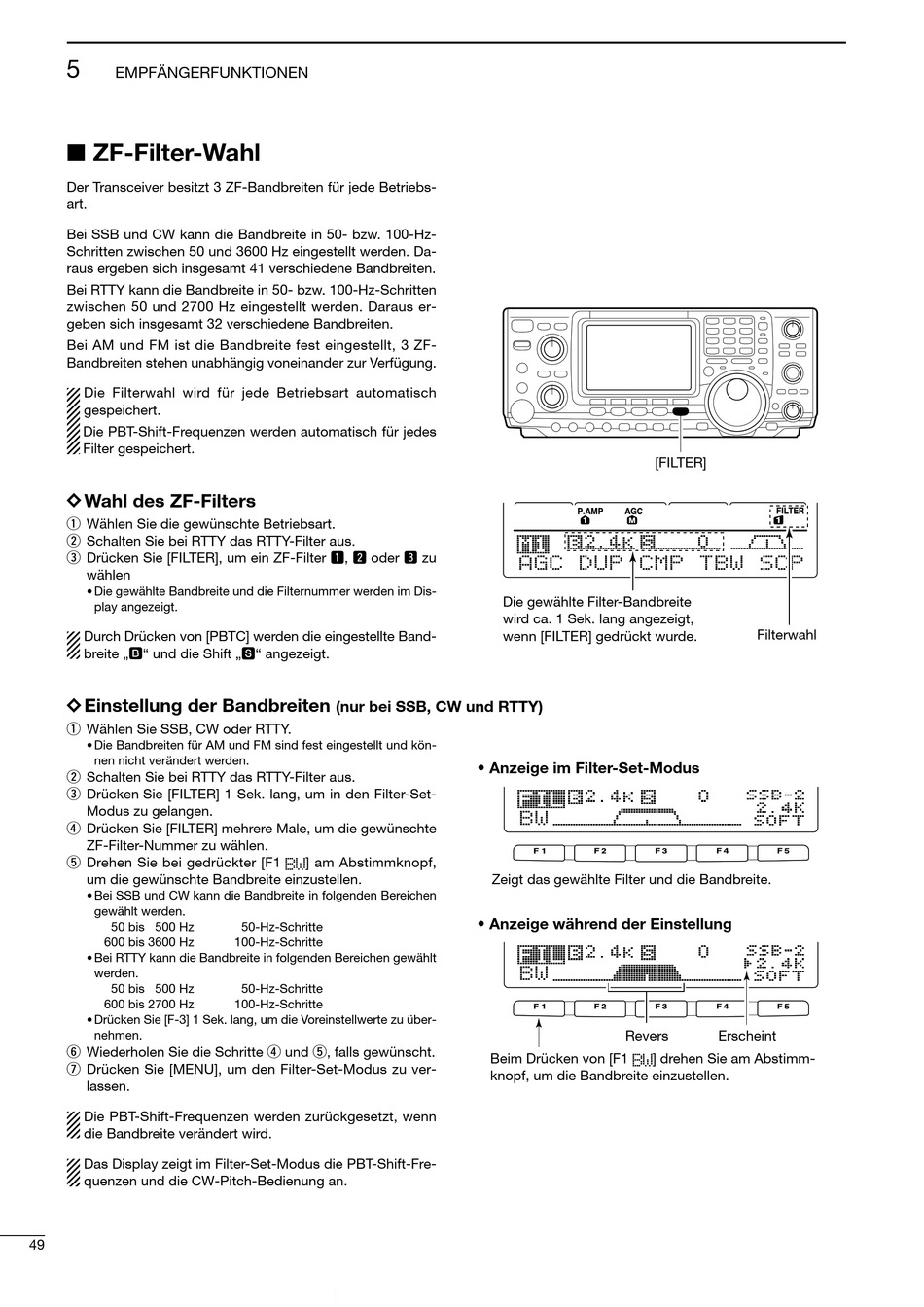

ZF-Filter-Wahl
Der Transceiver besitzt 3 ZF-Bandbreiten für jede Betriebs-
art.
Bei SSB und CW kann die Bandbreite in 50- bzw. 100-Hz-
Schritten zwischen 50 und 3600 Hz eingestellt werden. Da-
raus ergeben sich insgesamt 41 verschiedene Bandbreiten.
Bei RTTY kann die Bandbreite in 50- bzw. 100-Hz-Schritten
zwischen 50 und 2700 Hz eingestellt werden. Daraus er-
geben sich insgesamt 32 verschiedene Bandbreiten.
Bei AM und FM ist die Bandbreite fest eingestellt, 3 ZF-
Bandbreiten stehen unabhängig voneinander zur Verfügung.
Die Filterwahl wird für jede Betriebsart automatisch
gespeichert.
Die PBT-Shift-Frequenzen werden automatisch für jedes
Filter gespeichert.
D D Wahl des ZF-Filters
q Wählen Sie die gewünschte Betriebsart.
w Schalten Sie bei RTTY das RTTY-Filter aus.
e Drücken Sie [FILTER], um ein ZF-Filter 1, 2 oder 3 zu
wählen
• Die gewählte Bandbreite und die Filternummer werden im Dis-
play angezeigt.
Durch Drücken von [PBTC] werden die eingestellte Band-
breite „B" und die Shift „S" angezeigt.
D D Einstellung der Bandbreiten
q Wählen Sie SSB, CW oder RTTY.
• Die Bandbreiten für AM und FM sind fest eingestellt und kön-
nen nicht verändert werden.
w Schalten Sie bei RTTY das RTTY-Filter aus.
e Drücken Sie [FILTER] 1 Sek. lang, um in den Filter-Set-
Modus zu gelangen.
r Drücken Sie [FILTER] mehrere Male, um die gewünschte
ZF-Filter-Nummer zu wählen.
t Drehen Sie bei gedrückter [F1 BW] am Abstimmknopf,
um die gewünschte Bandbreite einzustellen.
• Bei SSB und CW kann die Bandbreite in folgenden Bereichen
gewählt werden.
50 bis 500 Hz
600 bis 3600 Hz
• Bei RTTY kann die Bandbreite in folgenden Bereichen gewählt
werden.
50 bis 500 Hz
600 bis 2700 Hz
• Drücken Sie [F-3] 1 Sek. lang, um die Voreinstellwerte zu über-
nehmen.
y Wiederholen Sie die Schritte r und t, falls gewünscht.
u Drücken Sie [MENU], um den Filter-Set-Modus zu ver-
lassen.
Die PBT-Shift-Frequenzen werden zurückgesetzt, wenn
die Bandbreite verändert wird.
Das Display zeigt im Filter-Set-Modus die PBT-Shift-Fre-
quenzen und die CW-Pitch-Bedienung an.
49
(nur bei SSB, CW und RTTY)
50-Hz-Schritte
100-Hz-Schritte
50-Hz-Schritte
100-Hz-Schritte
A G C D U P C M P T B W S C P
Die gewählte Filter-Bandbreite
wird ca. 1 Sek. lang angezeigt,
wenn [FILTER] gedrückt wurde.
• Anzeige im Filter-Set-Modus
B W
Zeigt das gewählte Filter und die Bandbreite.
• Anzeige während der Einstellung
B W
Revers
Beim Drücken von [F1 BW] drehen Sie am Abstimm-
knopf, um die Bandbreite einzustellen.
[FILTER]
Filterwahl
Erscheint
