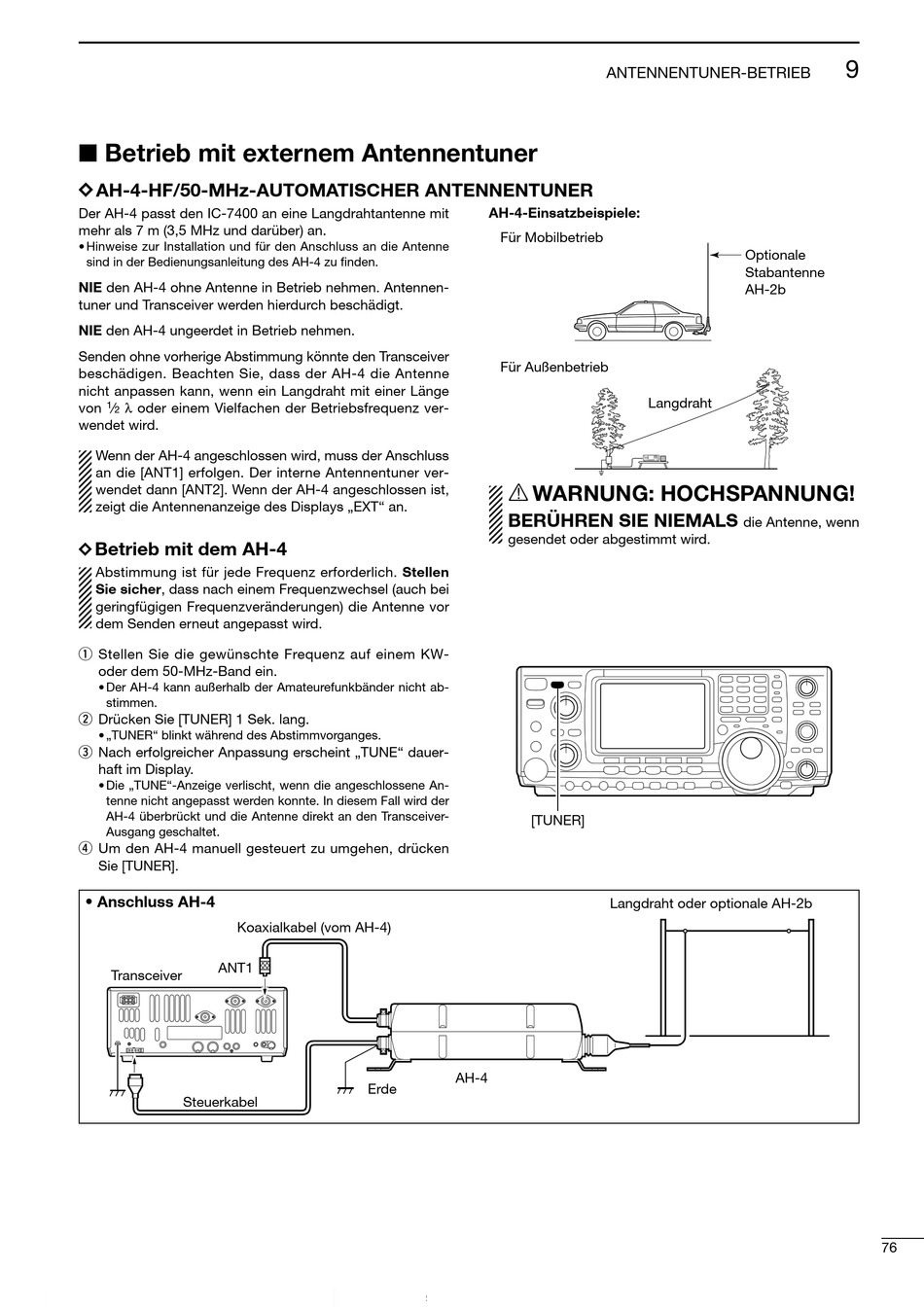

Betrieb mit externem Antennentuner
D D AH-4-HF/50-MHz-AUTOMATISCHER ANTENNENTUNER
Der AH-4 passt den IC-7400 an eine Langdrahtantenne mit
mehr als 7 m (3,5 MHz und darüber) an.
• Hinweise zur Installation und für den Anschluss an die Antenne
sind in der Bedienungsanleitung des AH-4 zu finden.
NIE den AH-4 ohne Antenne in Betrieb nehmen. Antennen-
tuner und Transceiver werden hierdurch beschädigt.
NIE den AH-4 ungeerdet in Betrieb nehmen.
Senden ohne vorherige Abstimmung könnte den Transceiver
beschädigen. Beachten Sie, dass der AH-4 die Antenne
nicht anpassen kann, wenn ein Langdraht mit einer Länge
λ oder einem Vielfachen der Betriebsfrequenz ver-
1
von
⁄
2
wendet wird.
Wenn der AH-4 angeschlossen wird, muss der Anschluss
an die [ANT1] erfolgen. Der interne Antennentuner ver-
wendet dann [ANT2]. Wenn der AH-4 angeschlossen ist,
zeigt die Antennenanzeige des Displays „EXT" an.
D D
Betrieb mit dem AH-4
Abstimmung ist für jede Frequenz erforderlich. Stellen
Sie sicher, dass nach einem Frequenzwechsel (auch bei
geringfügigen Frequenzveränderungen) die Antenne vor
dem Senden erneut angepasst wird.
q Stellen Sie die gewünschte Frequenz auf einem KW-
oder dem 50-MHz-Band ein.
• Der AH-4 kann außerhalb der Amateurefunkbänder nicht ab-
stimmen.
w Drücken Sie [TUNER] 1 Sek. lang.
• „TUNER" blinkt während des Abstimmvorganges.
e Nach erfolgreicher Anpassung erscheint „TUNE" dauer-
haft im Display.
• Die „TUNE"-Anzeige verlischt, wenn die angeschlossene An-
tenne nicht angepasst werden konnte. In diesem Fall wird der
AH-4 überbrückt und die Antenne direkt an den Transceiver-
Ausgang geschaltet.
r Um den AH-4 manuell gesteuert zu umgehen, drücken
Sie [TUNER].
• Anschluss AH-4
Koaxialkabel (vom AH-4)
ANT1
Transceiver
Steuerkabel
AH-4-Einsatzbeispiele:
Für Mobilbetrieb
Für Außenbetrieb
R WARNUNG: HOCHSPANNUNG!
BERÜHREN SIE NIEMALS
gesendet oder abgestimmt wird.
[TUNER]
AH-4
Erde
ANTENNENTUNER-BETRIEB
Optionale
Stabantenne
AH-2b
Langdraht
die Antenne, wenn
Langdraht oder optionale AH-2b
9
76
