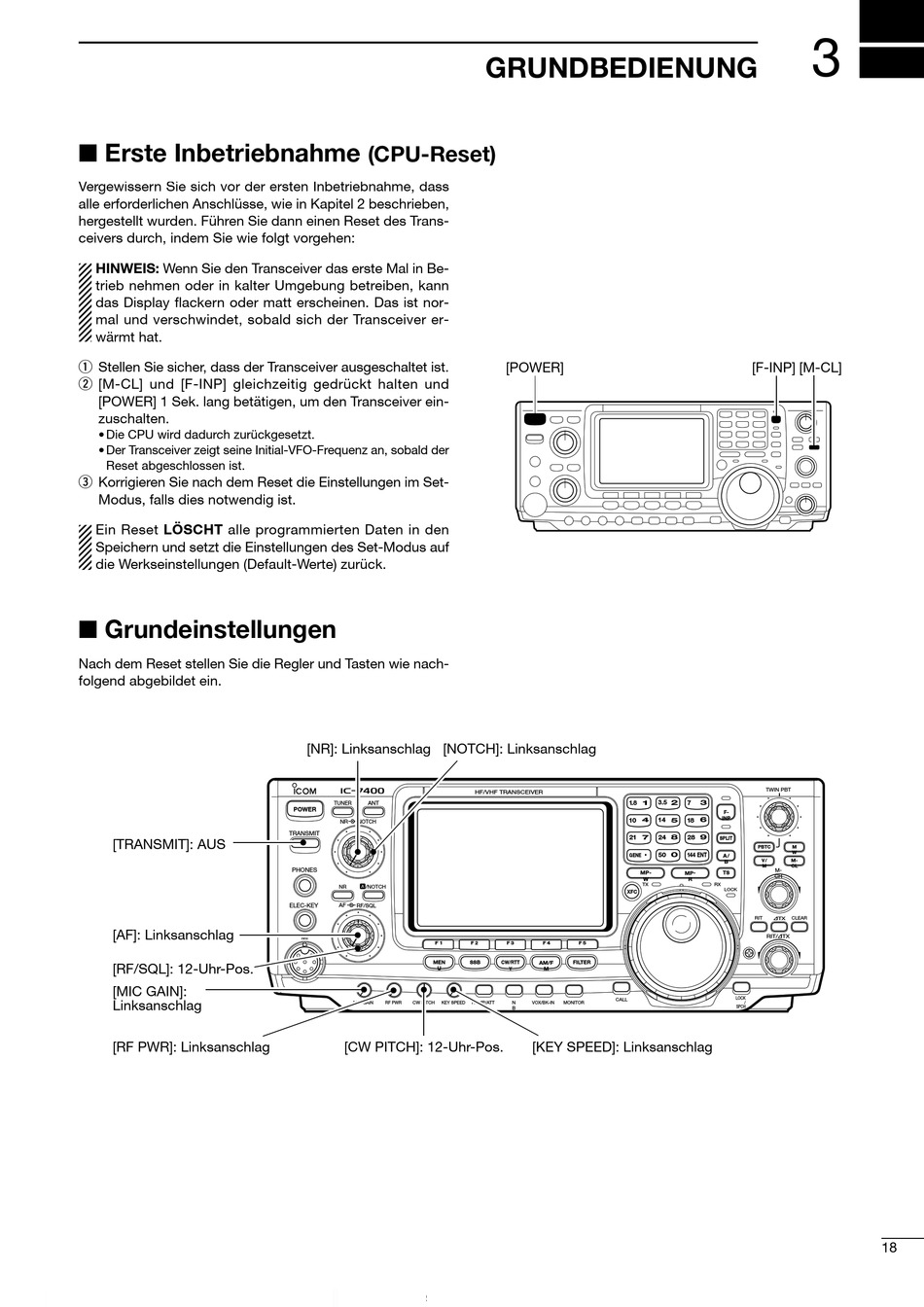

Erste Inbetriebnahme
Vergewissern Sie sich vor der ersten Inbetriebnahme, dass
alle erforderlichen Anschlüsse, wie in Kapitel 2 beschrieben,
hergestellt wurden. Führen Sie dann einen Reset des Trans-
ceivers durch, indem Sie wie folgt vorgehen:
HINWEIS: Wenn Sie den Transceiver das erste Mal in Be-
trieb nehmen oder in kalter Umgebung betreiben, kann
das Display flackern oder matt erscheinen. Das ist nor-
mal und verschwindet, sobald sich der Transceiver er-
wärmt hat.
q Stellen Sie sicher, dass der Transceiver ausgeschaltet ist.
w [M-CL] und [F-INP] gleichzeitig gedrückt halten und
[POWER] 1 Sek. lang betätigen, um den Transceiver ein-
zuschalten.
• Die CPU wird dadurch zurückgesetzt.
• Der Transceiver zeigt seine Initial-VFO-Frequenz an, sobald der
Reset abgeschlossen ist.
e Korrigieren Sie nach dem Reset die Einstellungen im Set-
Modus, falls dies notwendig ist.
Ein Reset LÖSCHT alle programmierten Daten in den
Speichern und setzt die Einstellungen des Set-Modus auf
die Werkseinstellungen (Default-Werte) zurück.
Grundeinstellungen
Nach dem Reset stellen Sie die Regler und Tasten wie nach-
folgend abgebildet ein.
[TRANSMIT]: AUS
[AF]: Linksanschlag
[RF/SQL]: 12-Uhr-Pos.
[MIC GAIN]:
Linksanschlag
[RF PWR]: Linksanschlag
(CPU-Reset)
[NR]: Linksanschlag [NOTCH]: Linksanschlag
i7400
TUNER
ANT
POWER
NR
NOTCH
TRANSMIT
PHONES
A
NR
/NOTCH
ELEC-KEY
AF
RF/SQL
MI
C
F 1
MEN
U
MIC GAIN
RF PWR
CW PITCH
KEY SPEED
[CW PITCH]: 12-Uhr-Pos.
GRUNDBEDIENUNG
[POWER]
HF/VHF TRANSCEIVER
1.8
1
4
10
7
21
GENE
MP-
W
TX
XFC
F 2
F 3
F 4
F 5
SSB
CW/RTT
AM/F
FILTER
Y
M
CALL
P.AMP/ATT
N
VOX/BK-IN
MONITOR
B
[KEY SPEED]: Linksanschlag
3
[F-INP] [M-CL]
TWIN PBT
3.5
2
7
3
F-
INP
6
14
5
18
8
9
24
28
SPLIT
PBTC
M
W
50
0
144 ENT
A /
V /
M-
B
M
CL
M-
MP-
TS
CH
R
RX
LOCK
RIT
∂TX
CLEAR
RIT/∂TX
LOCK
/
SPCH
18
