4
EMPFANGEN UND SENDEN

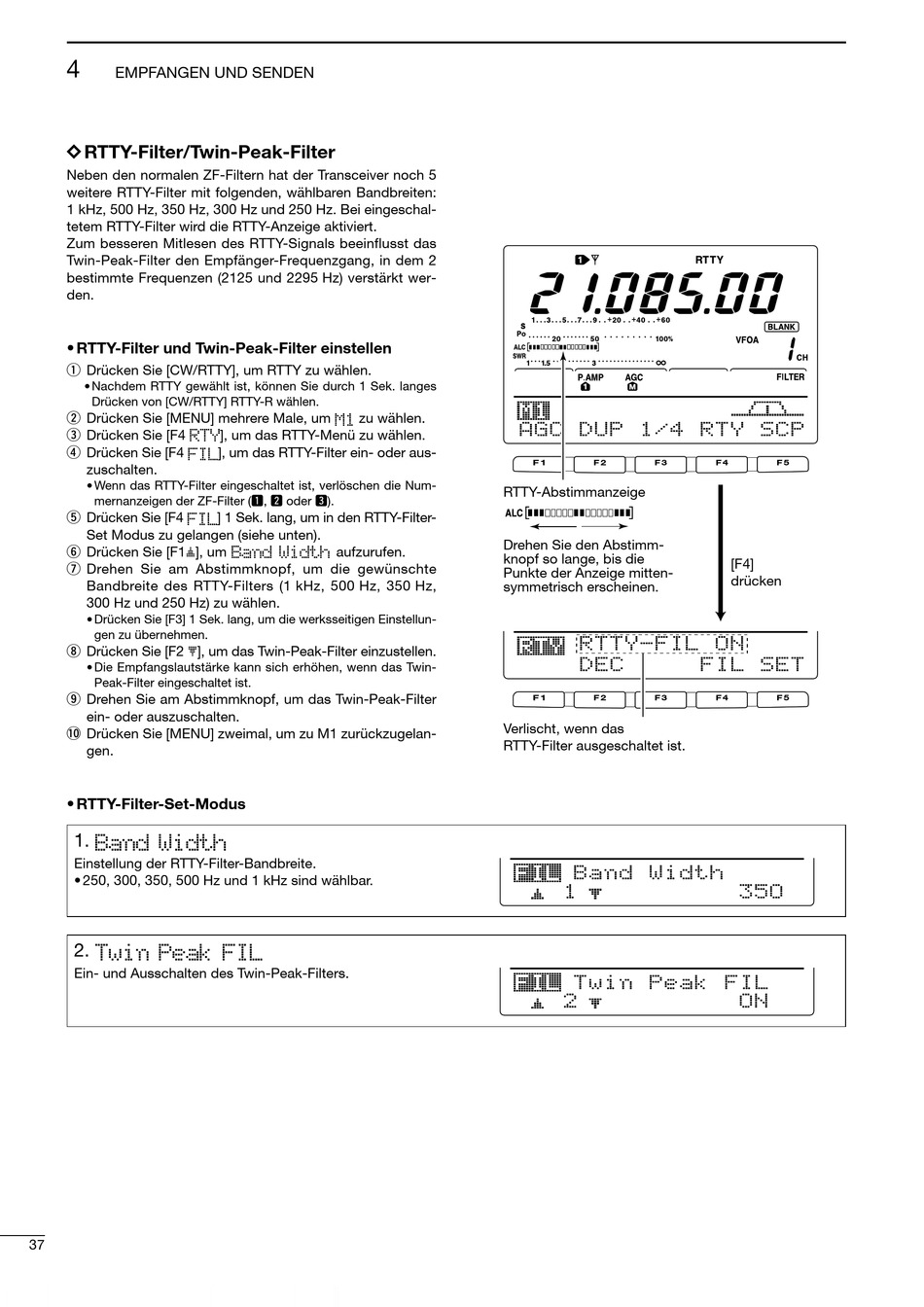

D D RTTY-Filter/Twin-Peak-Filter
Neben den normalen ZF-Filtern hat der Transceiver noch 5
weitere RTTY-Filter mit folgenden, wählbaren Bandbreiten:
1 kHz, 500 Hz, 350 Hz, 300 Hz und 250 Hz. Bei eingeschal-
tetem RTTY-Filter wird die RTTY-Anzeige aktiviert.
Zum besseren Mitlesen des RTTY-Signals beeinflusst das
Twin-Peak-Filter den Empfänger-Frequenzgang, in dem 2
bestimmte Frequenzen (2125 und 2295 Hz) verstärkt wer-
den.
• RTTY-Filter und Twin-Peak-Filter einstellen
q Drücken Sie [CW/RTTY], um RTTY zu wählen.
• Nachdem RTTY gewählt ist, können Sie durch 1 Sek. langes
Drücken von [CW/RTTY] RTTY-R wählen.
w Drücken Sie [MENU] mehrere Male, um M1 zu wählen.
e Drücken Sie [F4 RTY ], um das RTTY-Menü zu wählen.
r Drücken Sie [F4 FIL], um das RTTY-Filter ein- oder aus-
zuschalten.
• Wenn das RTTY-Filter eingeschaltet ist, verlöschen die Num-
mernanzeigen der ZF-Filter (1, 2 oder 3).
t Drücken Sie [F4 FIL] 1 Sek. lang, um in den RTTY-Filter-
Set Modus zu gelangen (siehe unten).
y Drücken Sie [F1≤], um Band Width aufzurufen.
u Drehen Sie am Abstimmknopf, um die gewünschte
Bandbreite des RTTY-Filters (1 kHz, 500 Hz, 350 Hz,
300 Hz und 250 Hz) zu wählen.
• Drücken Sie [F3] 1 Sek. lang, um die werksseitigen Einstellun-
gen zu übernehmen.
i Drücken Sie [F2 ≥], um das Twin-Peak-Filter einzustellen.
• Die Empfangslautstärke kann sich erhöhen, wenn das Twin-
Peak-Filter eingeschaltet ist.
o Drehen Sie am Abstimmknopf, um das Twin-Peak-Filter
ein- oder auszuschalten.
!0 Drücken Sie [MENU] zweimal, um zu M1 zurückzugelan-
gen.
• RTTY-Filter-Set-Modus
1. Band Width
Einstellung der RTTY-Filter-Bandbreite.
• 250, 300, 350, 500 Hz und 1 kHz sind wählbar.
2. Twin Peak FIL
Ein- und Ausschalten des Twin-Peak-Filters.
37
A G C D U P 1 / 4 R T Y S C P
F 1
F 2
F 3
RTTY-Abstimmanzeige
Drehen Sie den Abstimm-
knopf so lange, bis die
Punkte der Anzeige mitten-
symmetrisch erscheinen.
R T T Y - F I L O N
D E C
F 1
F 2
F 3
Verlischt, wenn das
RTTY-Filter ausgeschaltet ist.
B a n d W i d t h
1
T w i n P e a k F I L
2
F 4
F 5
[F4]
drücken
F I L S E T
F 4
F 5
3 5 O
O N
