6

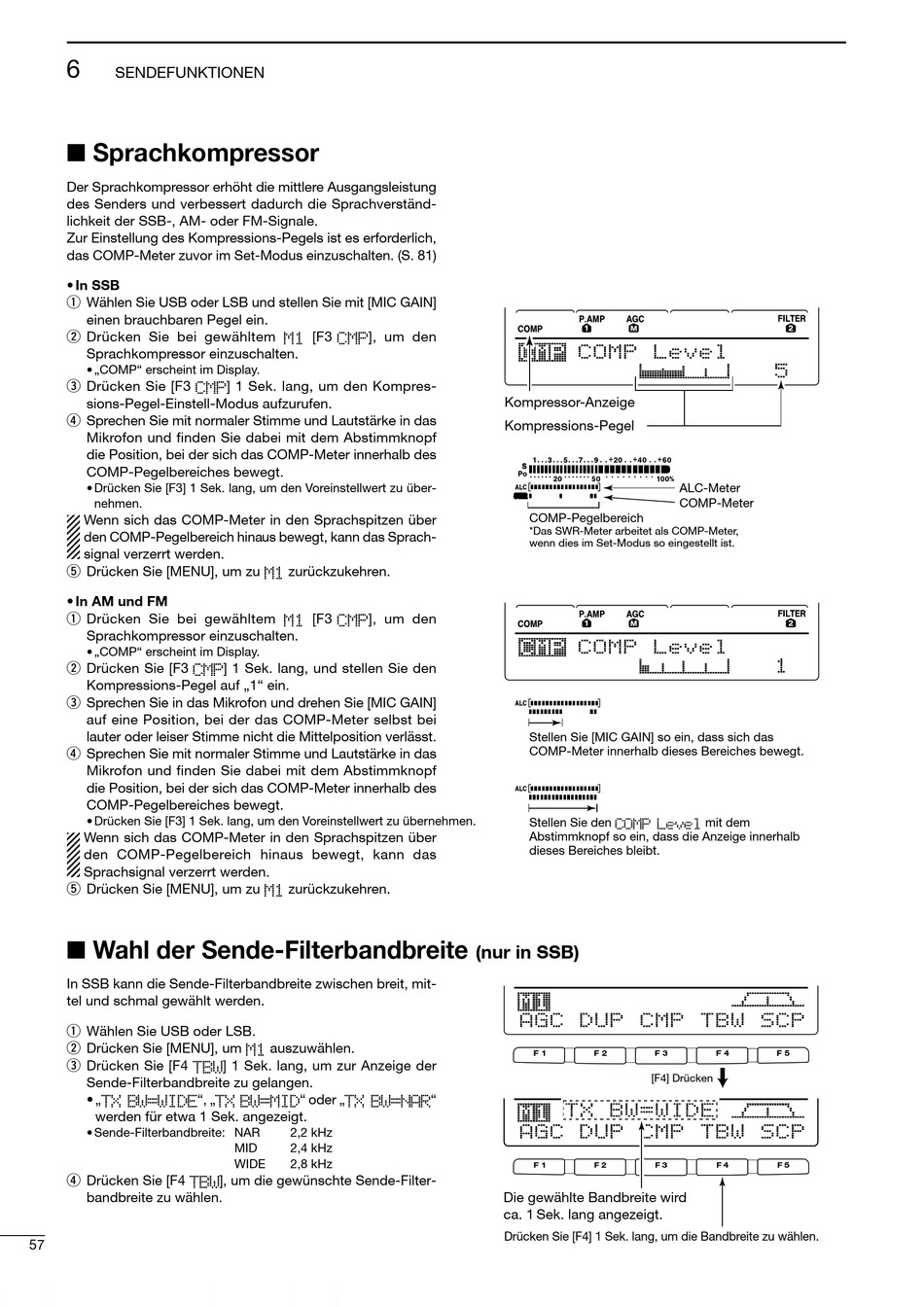

SENDEFUNKTIONEN
Sprachkompressor
Der Sprachkompressor erhöht die mittlere Ausgangsleistung
des Senders und verbessert dadurch die Sprachverständ-
lichkeit der SSB-, AM- oder FM-Signale.
Zur Einstellung des Kompressions-Pegels ist es erforderlich,
das COMP-Meter zuvor im Set-Modus einzuschalten. (S. 81)
• In SSB
q Wählen Sie USB oder LSB und stellen Sie mit [MIC GAIN]
einen brauchbaren Pegel ein.
w Drücken Sie bei gewähltem M1 [F3 CMP], um den
Sprachkompressor einzuschalten.
• „COMP" erscheint im Display.
e Drücken Sie [F3 CMP] 1 Sek. lang, um den Kompres-
sions-Pegel-Einstell-Modus aufzurufen.
r Sprechen Sie mit normaler Stimme und Lautstärke in das
Mikrofon und finden Sie dabei mit dem Abstimmknopf
die Position, bei der sich das COMP-Meter innerhalb des
COMP-Pegelbereiches bewegt.
• Drücken Sie [F3] 1 Sek. lang, um den Voreinstellwert zu über-
nehmen.
Wenn sich das COMP-Meter in den Sprachspitzen über
den COMP-Pegelbereich hinaus bewegt, kann das Sprach-
signal verzerrt werden.
t Drücken Sie [MENU], um zu M1 zurückzukehren.
• In AM und FM
q Drücken Sie bei gewähltem M1 [F3 CMP], um den
Sprachkompressor einzuschalten.
• „COMP" erscheint im Display.
w Drücken Sie [F3 CMP] 1 Sek. lang, und stellen Sie den
Kompressions-Pegel auf „1" ein.
e Sprechen Sie in das Mikrofon und drehen Sie [MIC GAIN]
auf eine Position, bei der das COMP-Meter selbst bei
lauter oder leiser Stimme nicht die Mittelposition verlässt.
r Sprechen Sie mit normaler Stimme und Lautstärke in das
Mikrofon und finden Sie dabei mit dem Abstimmknopf
die Position, bei der sich das COMP-Meter innerhalb des
COMP-Pegelbereiches bewegt.
• Drücken Sie [F3] 1 Sek. lang, um den Voreinstellwert zu übernehmen.
Wenn sich das COMP-Meter in den Sprachspitzen über
den COMP-Pegelbereich hinaus bewegt, kann das
Sprachsignal verzerrt werden.
t Drücken Sie [MENU], um zu M1 zurückzukehren.
Wahl der Sende-Filterbandbreite
In SSB kann die Sende-Filterbandbreite zwischen breit, mit-
tel und schmal gewählt werden.
q Wählen Sie USB oder LSB.
w Drücken Sie [MENU], um M1 auszuwählen.
e Drücken Sie [F4 TBW] 1 Sek. lang, um zur Anzeige der
Sende-Filterbandbreite zu gelangen.
• „TX BW=WIDE", „TX BW=MID" oder „TX BW=NAR"
werden für etwa 1 Sek. angezeigt.
• Sende-Filterbandbreite: NAR
r Drücken Sie [F4 TBW], um die gewünschte Sende-Filter-
bandbreite zu wählen.
57
2,2 kHz
MID
2,4 kHz
WIDE
2,8 kHz
C O M P L e v e l
Kompressor-Anzeige
Kompressions-Pegel
COMP-Pegelbereich
*Das SWR-Meter arbeitet als COMP-Meter,
wenn dies im Set-Modus so eingestellt ist.
C O M P L e v e l
Stellen Sie [MIC GAIN] so ein, dass sich das
COMP-Meter innerhalb dieses Bereiches bewegt.
Stellen Sie den COMP Level mit dem
Abstimmknopf so ein, dass die Anzeige innerhalb
dieses Bereiches bleibt.
(nur in SSB)
A G C D U P C M P T B W S C P
F 1
F 2
T X B W = W I D E
A G C D U P C M P T B W S C P
F 1
F 2
Die gewählte Bandbreite wird
ca. 1 Sek. lang angezeigt.
Drücken Sie [F4] 1 Sek. lang, um die Bandbreite zu wählen.
5
ALC-Meter
COMP-Meter
1
F 3
F 4
F 5
[F4] Drücken
F 3
F 4
F 5
