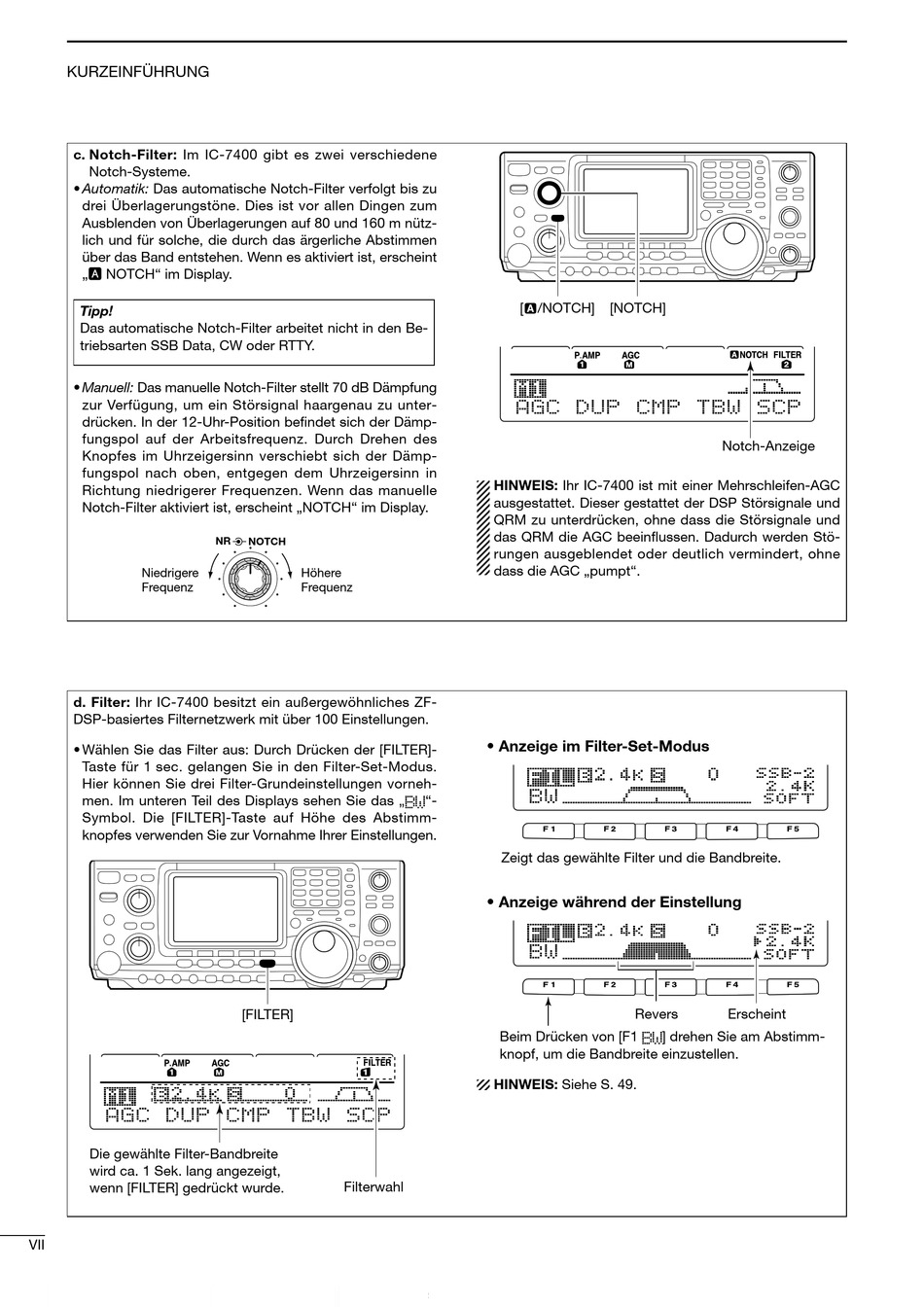

KURZEINFÜHRUNG
c. Notch-Filter: Im IC-7400 gibt es zwei verschiedene
Notch-Systeme.
• Automatik: Das automatische Notch-Filter verfolgt bis zu
drei Überlagerungstöne. Dies ist vor allen Dingen zum
Ausblenden von Überlagerungen auf 80 und 160 m nütz-
lich und für solche, die durch das ärgerliche Abstimmen
über das Band entstehen. Wenn es aktiviert ist, erscheint
„A NOTCH" im Display.
Tipp!
Das automatische Notch-Filter arbeitet nicht in den Be-
triebsarten SSB Data, CW oder RTTY.
• Manuell: Das manuelle Notch-Filter stellt 70 dB Dämpfung
zur Verfügung, um ein Störsignal haargenau zu unter-
drücken. In der 12-Uhr-Position befindet sich der Dämp-
fungspol auf der Arbeitsfrequenz. Durch Drehen des
Knopfes im Uhrzeigersinn verschiebt sich der Dämp-
fungspol nach oben, entgegen dem Uhrzeigersinn in
Richtung niedrigerer Frequenzen. Wenn das manuelle
Notch-Filter aktiviert ist, erscheint „NOTCH" im Display.
Niedrigere
Frequenz
d. Filter: Ihr IC-7400 besitzt ein außergewöhnliches ZF-
DSP-basiertes Filternetzwerk mit über 100 Einstellungen.
• Wählen Sie das Filter aus: Durch Drücken der [FILTER]-
Taste für 1 sec. gelangen Sie in den Filter-Set-Modus.
Hier können Sie drei Filter-Grundeinstellungen vorneh-
men. Im unteren Teil des Displays sehen Sie das „BW"-
Symbol. Die [FILTER]-Taste auf Höhe des Abstimm-
knopfes verwenden Sie zur Vornahme Ihrer Einstellungen.
A G C D U P C M P T B W S C P
Die gewählte Filter-Bandbreite
wird ca. 1 Sek. lang angezeigt,
wenn [FILTER] gedrückt wurde.
VII
NR
NOTCH
Höhere
Frequenz
[FILTER]
Filterwahl
[ /NOTCH]
[NOTCH]
A G C D U P C M P T B W S C P
HINWEIS: Ihr IC-7400 ist mit einer Mehrschleifen-AGC
ausgestattet. Dieser gestattet der DSP Störsignale und
QRM zu unterdrücken, ohne dass die Störsignale und
das QRM die AGC beeinflussen. Dadurch werden Stö-
rungen ausgeblendet oder deutlich vermindert, ohne
dass die AGC „pumpt".
• Anzeige im Filter-Set-Modus
B W
Zeigt das gewählte Filter und die Bandbreite.
• Anzeige während der Einstellung
B W
Revers
Beim Drücken von [F1 BW] drehen Sie am Abstimm-
knopf, um die Bandbreite einzustellen.
HINWEIS: Siehe S. 49.
Notch-Anzeige
Erscheint
