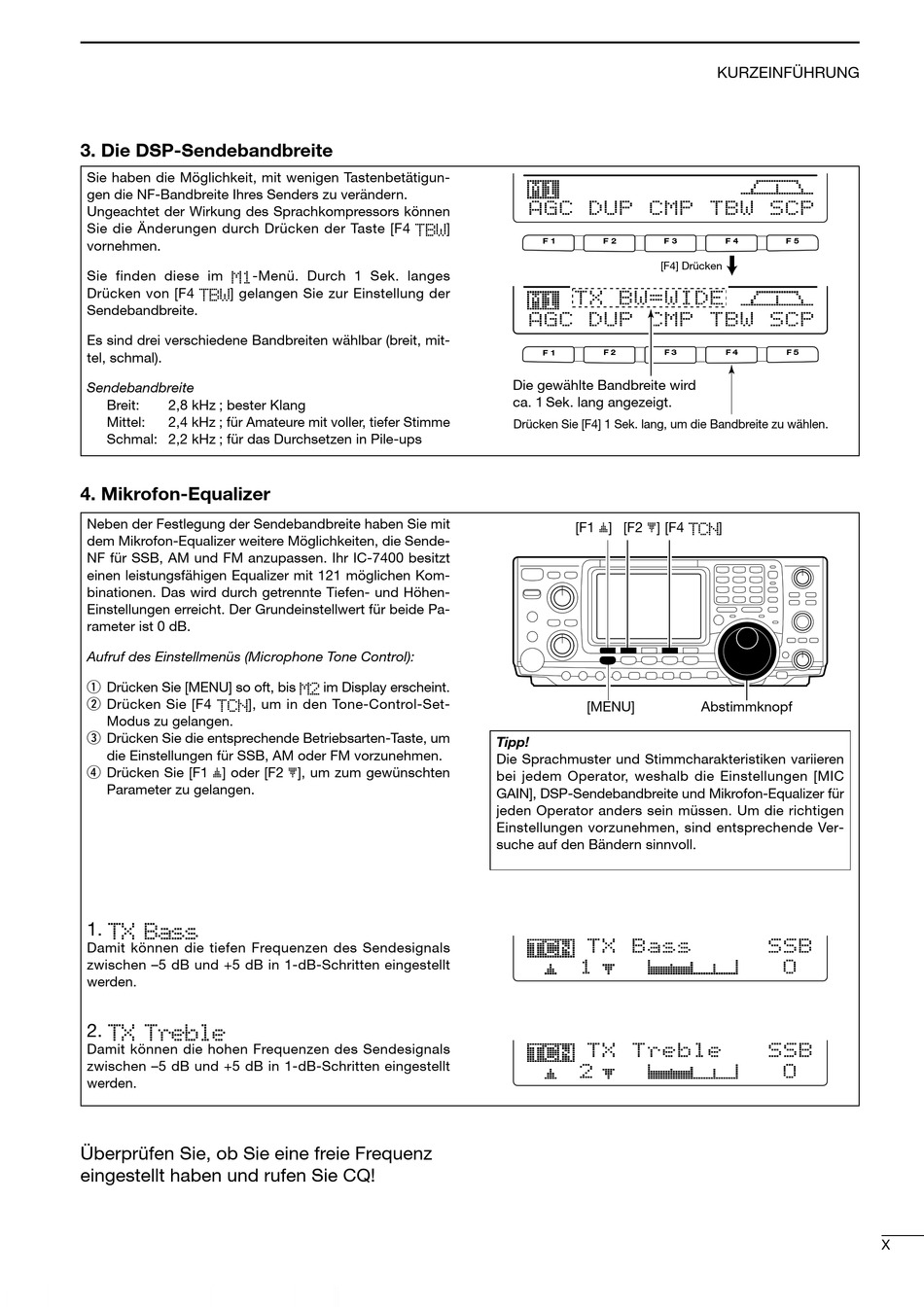

3. Die DSP-Sendebandbreite
Sie haben die Möglichkeit, mit wenigen Tastenbetätigun-
gen die NF-Bandbreite Ihres Senders zu verändern.
Ungeachtet der Wirkung des Sprachkompressors können
Sie die Änderungen durch Drücken der Taste [F4 TBW]
vornehmen.
Sie finden diese im M1-Menü. Durch 1 Sek. langes
Drücken von [F4 TBW] gelangen Sie zur Einstellung der
Sendebandbreite.
Es sind drei verschiedene Bandbreiten wählbar (breit, mit-
tel, schmal).
Sendebandbreite
Breit:
2,8 kHz ; bester Klang
Mittel:
2,4 kHz ; für Amateure mit voller, tiefer Stimme
Schmal: 2,2 kHz ; für das Durchsetzen in Pile-ups
4. Mikrofon-Equalizer
Neben der Festlegung der Sendebandbreite haben Sie mit
dem Mikrofon-Equalizer weitere Möglichkeiten, die Sende-
NF für SSB, AM und FM anzupassen. Ihr IC-7400 besitzt
einen leistungsfähigen Equalizer mit 121 möglichen Kom-
binationen. Das wird durch getrennte Tiefen- und Höhen-
Einstellungen erreicht. Der Grundeinstellwert für beide Pa-
rameter ist 0 dB.
Aufruf des Einstellmenüs (Microphone Tone Control):
q Drücken Sie [MENU] so oft, bis M2 im Display erscheint.
w Drücken Sie [F4 TCN], um in den Tone-Control-Set-
Modus zu gelangen.
e Drücken Sie die entsprechende Betriebsarten-Taste, um
die Einstellungen für SSB, AM oder FM vorzunehmen.
r Drücken Sie [F1 ≤] oder [F2 ≥], um zum gewünschten
Parameter zu gelangen.
1. TX Bass
Damit können die tiefen Frequenzen des Sendesignals
zwischen –5 dB und +5 dB in 1-dB-Schritten eingestellt
werden.
2. TX Treble
Damit können die hohen Frequenzen des Sendesignals
zwischen –5 dB und +5 dB in 1-dB-Schritten eingestellt
werden.
Überprüfen Sie, ob Sie eine freie Frequenz
eingestellt haben und rufen Sie CQ!
A G C D U P C M P T B W S C P
F 1
F 2
F 3
[F4] Drücken
T X B W = W I D E
A G C D U P C M P T B W S C P
F 1
F 2
F 3
Die gewählte Bandbreite wird
ca. 1 Sek. lang angezeigt.
Drücken Sie [F4] 1 Sek. lang, um die Bandbreite zu wählen.
[F1 ≤]
[F2 ≥] [F4 TCN]
[MENU]
Tipp!
Die Sprachmuster und Stimmcharakteristiken variieren
bei jedem Operator, weshalb die Einstellungen [MIC
GAIN], DSP-Sendebandbreite und Mikrofon-Equalizer für
jeden Operator anders sein müssen. Um die richtigen
Einstellungen vorzunehmen, sind entsprechende Ver-
suche auf den Bändern sinnvoll.
T X B a s s
1
T X T r e b l e
2
KURZEINFÜHRUNG
F 4
F 5
F 4
F 5
Abstimmknopf
S S B
O
S S B
O
X
