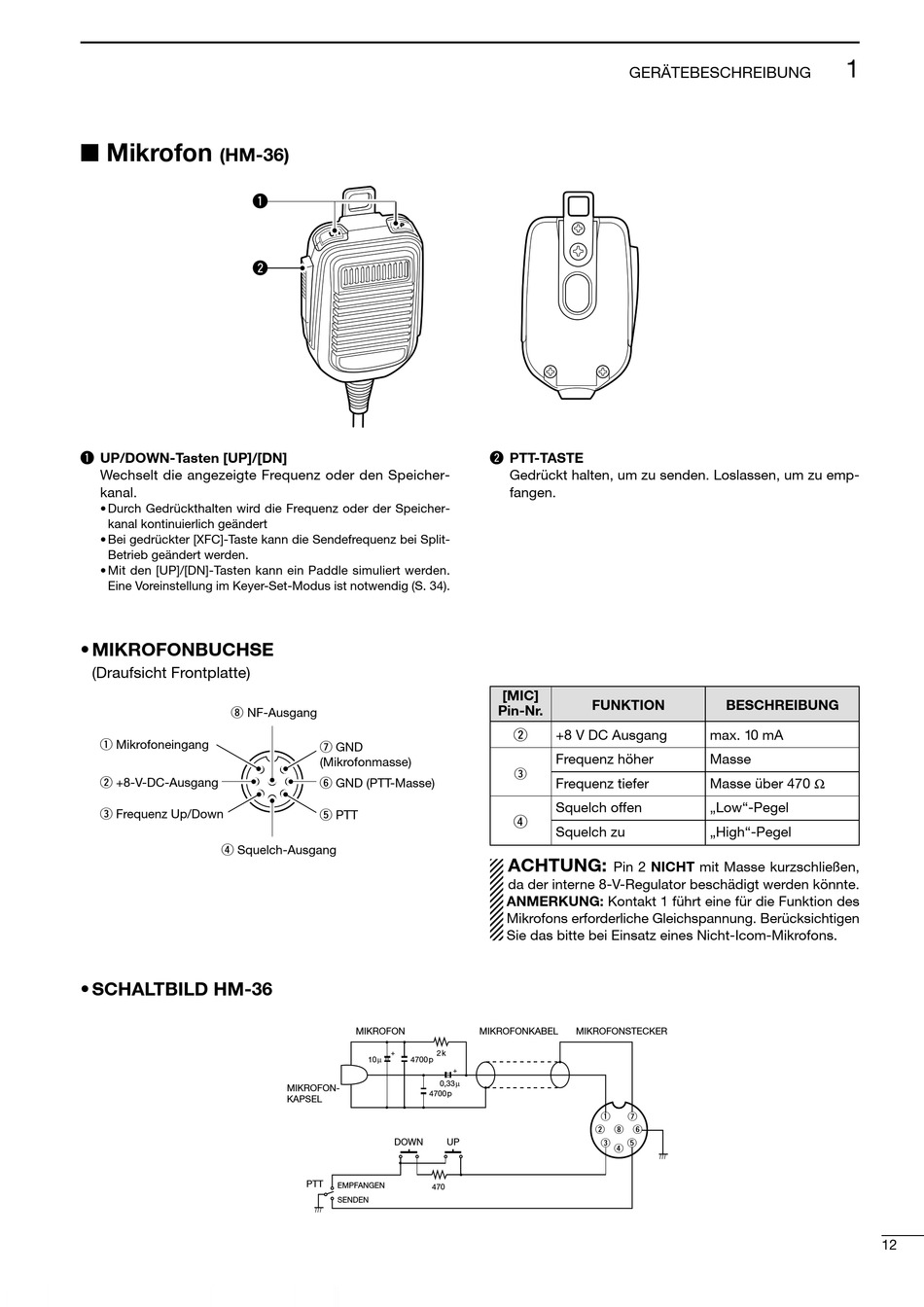

Mikrofon
(HM-36)
q
w
q UP/DOWN-Tasten [UP]/[DN]
Wechselt die angezeigte Frequenz oder den Speicher-
kanal.
• Durch Gedrückthalten wird die Frequenz oder der Speicher-
kanal kontinuierlich geändert
• Bei gedrückter [XFC]-Taste kann die Sendefrequenz bei Split-
Betrieb geändert werden.
• Mit den [UP]/[DN]-Tasten kann ein Paddle simuliert werden.
Eine Voreinstellung im Keyer-Set-Modus ist notwendig (S. 34).
• MIKROFONBUCHSE
(Draufsicht Frontplatte)
i NF-Ausgang
q Mikrofoneingang
w +8-V-DC-Ausgang
e Frequenz Up/Down
r Squelch-Ausgang
• SCHALTBILD HM-36
u GND
(Mikrofonmasse)
y GND (PTT-Masse)
t PTT
MIKROFON
+
2 k
10µ
4700 p
+
0,33µ
MIKROFON-
4700 p
KAPSEL
DOWN
UP
PTT
EMPFANGEN
470
SENDEN
GERÄTEBESCHREIBUNG
w PTT-TASTE
Gedrückt halten, um zu senden. Loslassen, um zu emp-
fangen.
[MIC]
FUNKTION
Pin-Nr.
w
+8 V DC Ausgang
Frequenz höher
e
Frequenz tiefer
Squelch offen
r
Squelch zu
ACHTUNG:
Pin 2 NICHT mit Masse kurzschließen,
da der interne 8-V-Regulator beschädigt werden könnte.
ANMERKUNG: Kontakt 1 führt eine für die Funktion des
Mikrofons erforderliche Gleichspannung. Berücksichtigen
Sie das bitte bei Einsatz eines Nicht-Icom-Mikrofons.
MIKROFONKABEL
MIKROFONSTECKER
q
u
w
i
y
e
t
r
1
BESCHREIBUNG
max. 10 mA
Masse
Masse über 470 Ω
„Low"-Pegel
„High"-Pegel
12
