GERÄTEBESCHREIBUNG

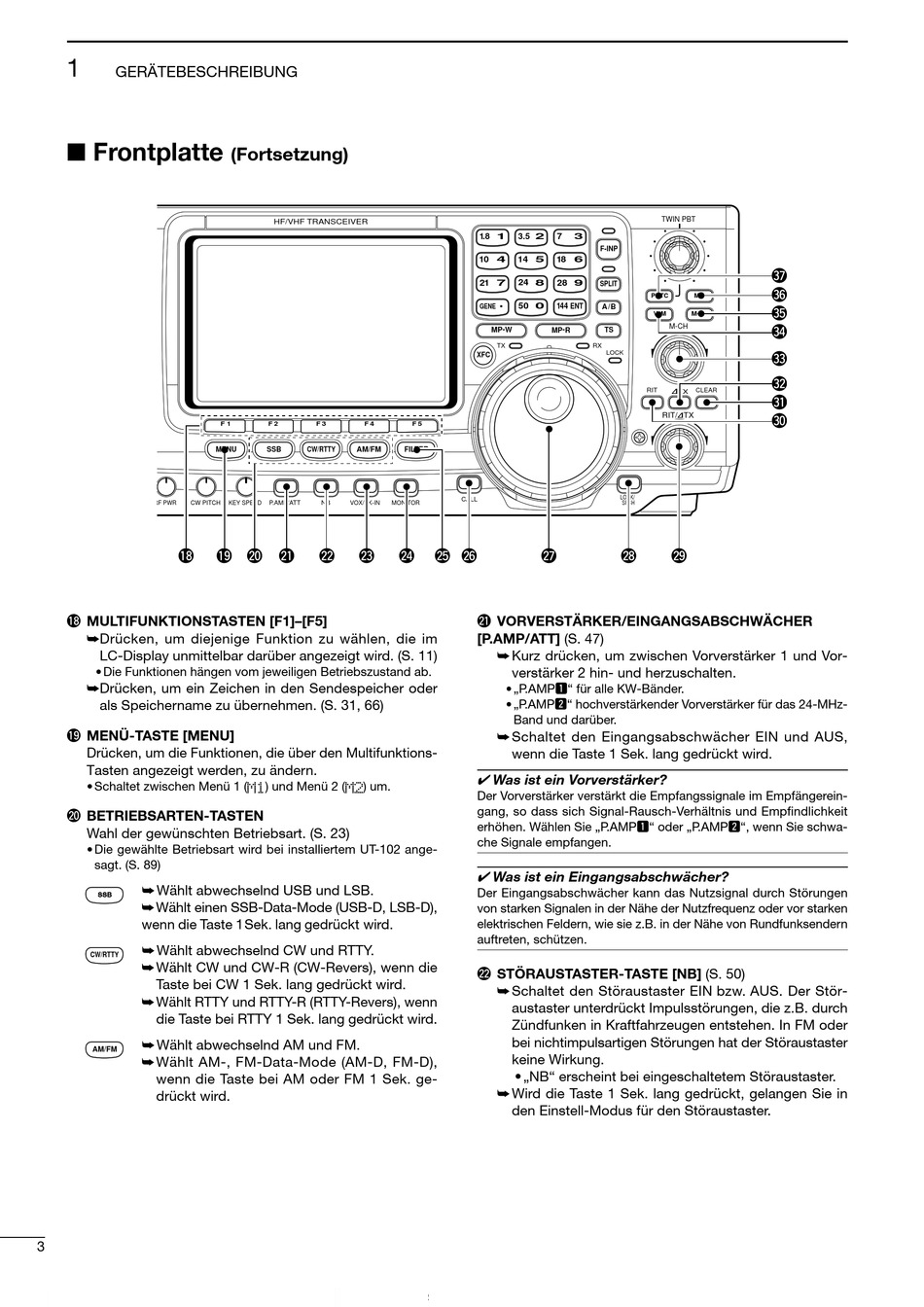

Frontplatte
i746PRO
TUNER
ANT
NR
NOTCH
T
NR
A
/NOTCH
AF
RF/SQL
MIC GAIN
RF PWR
CW PITCH
!8
!8 MULTIFUNKTIONSTASTEN [F1]–[F5]
Drücken, um diejenige Funktion zu wählen, die im
LC-Display unmittelbar darüber angezeigt wird. (S. 11)
• Die Funktionen hängen vom jeweiligen Betriebszustand ab.
Drücken, um ein Zeichen in den Sendespeicher oder
als Speichername zu übernehmen. (S. 31, 66)
!9 MENÜ-TASTE [MENU]
Drücken, um die Funktionen, die über den Multifunktions-
Tasten angezeigt werden, zu ändern.
• Schaltet zwischen Menü 1 (M1) und Menü 2 (M2) um.
@0 BETRIEBSARTEN-TASTEN
Wahl der gewünschten Betriebsart. (S. 23)
• Die gewählte Betriebsart wird bei installiertem UT-102 ange-
sagt. (S. 89)
Wählt abwechselnd USB und LSB.
SSB
Wählt einen SSB-Data-Mode (USB-D, LSB-D),
wenn die Taste 1Sek. lang gedrückt wird.
Wählt abwechselnd CW und RTTY.
CW/RTTY
Wählt CW und CW-R (CW-Revers), wenn die
Taste bei CW 1 Sek. lang gedrückt wird.
Wählt RTTY und RTTY-R (RTTY-Revers), wenn
die Taste bei RTTY 1 Sek. lang gedrückt wird.
Wählt abwechselnd AM und FM.
AM/FM
Wählt AM-, FM-Data-Mode (AM-D, FM-D),
wenn die Taste bei AM oder FM 1 Sek. ge-
drückt wird.
3
(Fortsetzung)
HF/VHF TRANSCEIVER
F 1
F 2
F 3
F 4
MENU
SSB
CW/RTTY
AM/FM
KEY SPEED
P.AMP/ATT
NB
VOX/BK-IN
!9 @0
@1
@2
@3
1.8
1
3.5
2
7
4
5
10
14
18
7
8
21
24
28
50
0
144 ENT
GENE
MP - W
MP - R
TX
XFC
F 5
FILTER
CALL
MONITOR
@4
@5
@6
@7
@1 VORVERSTÄRKER/EINGANGSABSCHWÄCHER
[P.AMP/ATT] (S. 47)
Kurz drücken, um zwischen Vorverstärker 1 und Vor-
verstärker 2 hin- und herzuschalten.
• „P.AMP1" für alle KW-Bänder.
• „P.AMP2" hochverstärkender Vorverstärker für das 24-MHz-
Band und darüber.
Schaltet den Eingangsabschwächer EIN und AUS,
wenn die Taste 1 Sek. lang gedrückt wird.
Was ist ein Vorverstärker?
Der Vorverstärker verstärkt die Empfangssignale im Empfängerein-
gang, so dass sich Signal-Rausch-Verhältnis und Empfindlichkeit
erhöhen. Wählen Sie „P.AMP1" oder „P.AMP2", wenn Sie schwa-
che Signale empfangen.
Was ist ein Eingangsabschwächer?
Der Eingangsabschwächer kann das Nutzsignal durch Störungen
von starken Signalen in der Nähe der Nutzfrequenz oder vor starken
elektrischen Feldern, wie sie z.B. in der Nähe von Rundfunksendern
auftreten, schützen.
@2 STÖRAUSTASTER-TASTE [NB] (S. 50)
Schaltet den Störaustaster EIN bzw. AUS. Der Stör-
austaster unterdrückt Impulsstörungen, die z.B. durch
Zündfunken in Kraftfahrzeugen entstehen. In FM oder
bei nichtimpulsartigen Störungen hat der Störaustaster
keine Wirkung.
• „NB" erscheint bei eingeschaltetem Störaustaster.
Wird die Taste 1 Sek. lang gedrückt, gelangen Sie in
den Einstell-Modus für den Störaustaster.
TWIN PBT
3
F-INP
6
9
SPLIT
PBTC
MW
A /B
V / M
M-CL
M-CH
TS
RX
LOCK
RIT
∂TX
CLEAR
RIT/∂TX
LOCK/
SPCH
@8
@9
#7
#6
#5
#4
#3
#2
#1
#0
