5
EMPFÄNGERFUNKTIONEN

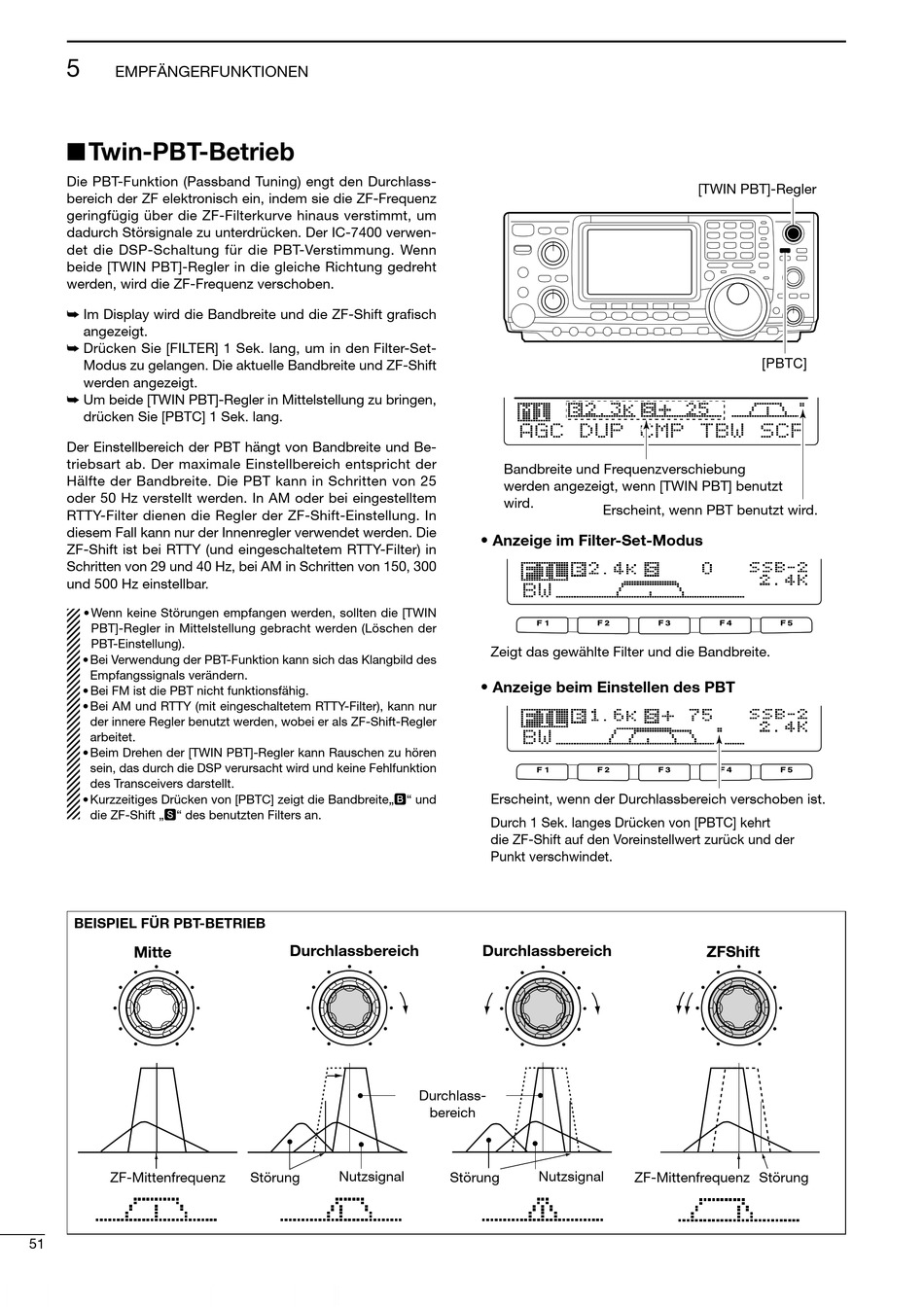

Twin-PBT-Betrieb
Die PBT-Funktion (Passband Tuning) engt den Durchlass-
bereich der ZF elektronisch ein, indem sie die ZF-Frequenz
geringfügig über die ZF-Filterkurve hinaus verstimmt, um
dadurch Störsignale zu unterdrücken. Der IC-7400 verwen-
det die DSP-Schaltung für die PBT-Verstimmung. Wenn
beide [TWIN PBT]-Regler in die gleiche Richtung gedreht
werden, wird die ZF-Frequenz verschoben.
Im Display wird die Bandbreite und die ZF-Shift grafisch
angezeigt.
Drücken Sie [FILTER] 1 Sek. lang, um in den Filter-Set-
Modus zu gelangen. Die aktuelle Bandbreite und ZF-Shift
werden angezeigt.
Um beide [TWIN PBT]-Regler in Mittelstellung zu bringen,
drücken Sie [PBTC] 1 Sek. lang.
Der Einstellbereich der PBT hängt von Bandbreite und Be-
triebsart ab. Der maximale Einstellbereich entspricht der
Hälfte der Bandbreite. Die PBT kann in Schritten von 25
oder 50 Hz verstellt werden. In AM oder bei eingestelltem
RTTY-Filter dienen die Regler der ZF-Shift-Einstellung. In
diesem Fall kann nur der Innenregler verwendet werden. Die
ZF-Shift ist bei RTTY (und eingeschaltetem RTTY-Filter) in
Schritten von 29 und 40 Hz, bei AM in Schritten von 150, 300
und 500 Hz einstellbar.
• Wenn keine Störungen empfangen werden, sollten die [TWIN
PBT]-Regler in Mittelstellung gebracht werden (Löschen der
PBT-Einstellung).
• Bei Verwendung der PBT-Funktion kann sich das Klangbild des
Empfangssignals verändern.
• Bei FM ist die PBT nicht funktionsfähig.
• Bei AM und RTTY (mit eingeschaltetem RTTY-Filter), kann nur
der innere Regler benutzt werden, wobei er als ZF-Shift-Regler
arbeitet.
• Beim Drehen der [TWIN PBT]-Regler kann Rauschen zu hören
sein, das durch die DSP verursacht wird und keine Fehlfunktion
des Transceivers darstellt.
• Kurzzeitiges Drücken von [PBTC] zeigt die Bandbreite„B" und
die ZF-Shift „S" des benutzten Filters an.
BEISPIEL FÜR PBT-BETRIEB
Mitte
ZF-Mittenfrequenz
51
Durchlassbereich
Durchlass-
Nutzsignal
Störung
A G C D U P C M P T B W S C P
Bandbreite und Frequenzverschiebung
werden angezeigt, wenn [TWIN PBT] benutzt
wird.
Erscheint, wenn PBT benutzt wird.
• Anzeige im Filter-Set-Modus
B W
Zeigt das gewählte Filter und die Bandbreite.
• Anzeige beim Einstellen des PBT
B W
Erscheint, wenn der Durchlassbereich verschoben ist.
Durch 1 Sek. langes Drücken von [PBTC] kehrt
die ZF-Shift auf den Voreinstellwert zurück und der
Punkt verschwindet.
Durchlassbereich
bereich
Nutzsignal
Störung
[TWIN PBT]-Regler
[PBTC]
ZFShift
ZF-Mittenfrequenz Störung
