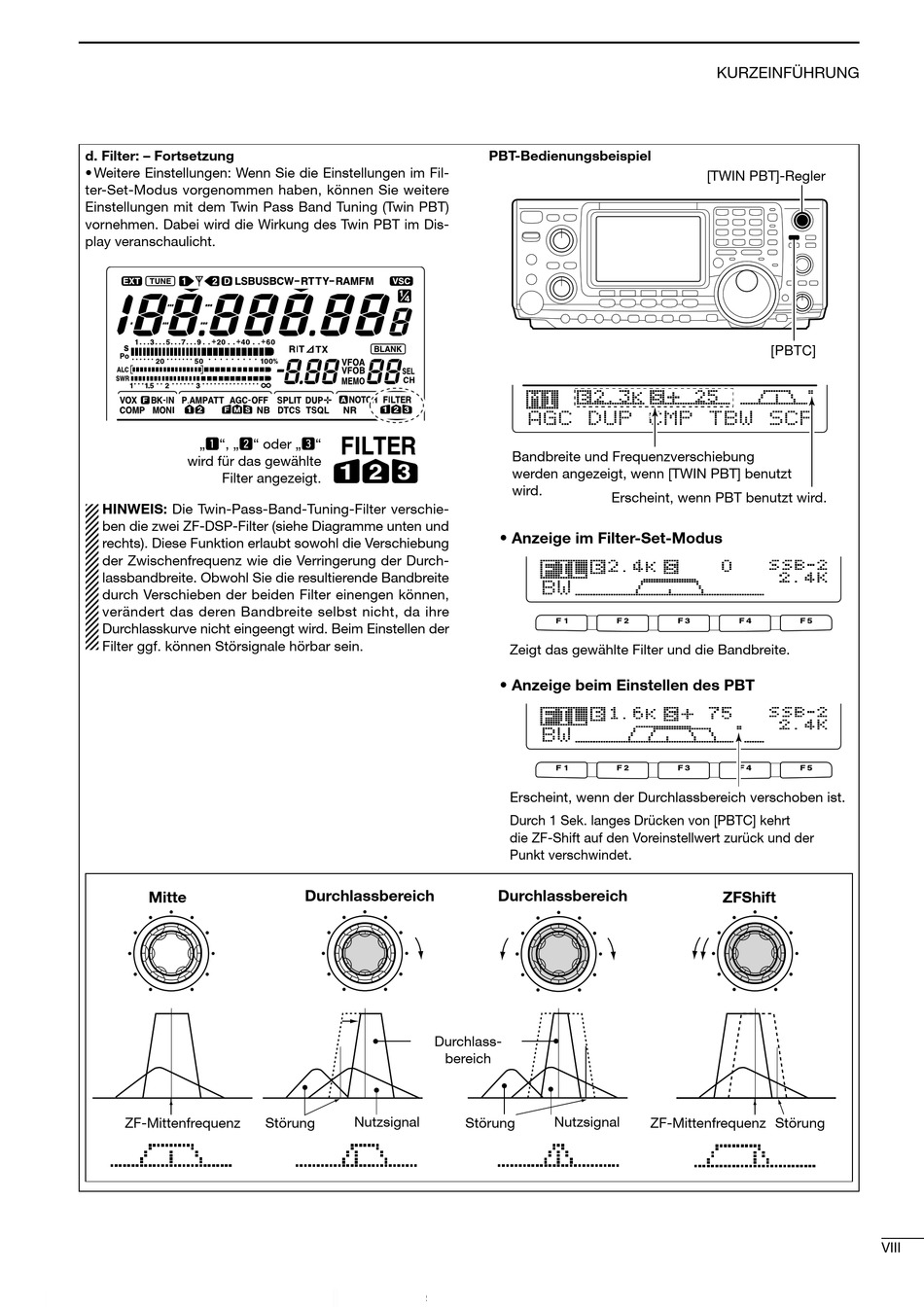

d. Filter: – Fortsetzung
• Weitere Einstellungen: Wenn Sie die Einstellungen im Fil-
ter-Set-Modus vorgenommen haben, können Sie weitere
Einstellungen mit dem Twin Pass Band Tuning (Twin PBT)
vornehmen. Dabei wird die Wirkung des Twin PBT im Dis-
play veranschaulicht.
„1", „2" oder „3"
wird für das gewählte
Filter angezeigt.
HINWEIS: Die Twin-Pass-Band-Tuning-Filter verschie-
ben die zwei ZF-DSP-Filter (siehe Diagramme unten und
rechts). Diese Funktion erlaubt sowohl die Verschiebung
der Zwischenfrequenz wie die Verringerung der Durch-
lassbandbreite. Obwohl Sie die resultierende Bandbreite
durch Verschieben der beiden Filter einengen können,
verändert das deren Bandbreite selbst nicht, da ihre
Durchlasskurve nicht eingeengt wird. Beim Einstellen der
Filter ggf. können Störsignale hörbar sein.
Mitte
ZF-Mittenfrequenz
Durchlassbereich
Durchlass-
Nutzsignal
Störung
PBT-Bedienungsbeispiel
A G C D U P C M P T B W S C P
Bandbreite und Frequenzverschiebung
werden angezeigt, wenn [TWIN PBT] benutzt
wird.
Erscheint, wenn PBT benutzt wird.
• Anzeige im Filter-Set-Modus
B W
Zeigt das gewählte Filter und die Bandbreite.
• Anzeige beim Einstellen des PBT
B W
Erscheint, wenn der Durchlassbereich verschoben ist.
Durch 1 Sek. langes Drücken von [PBTC] kehrt
die ZF-Shift auf den Voreinstellwert zurück und der
Punkt verschwindet.
Durchlassbereich
bereich
Nutzsignal
Störung
KURZEINFÜHRUNG
[TWIN PBT]-Regler
[PBTC]
ZFShift
ZF-Mittenfrequenz Störung
VIII
