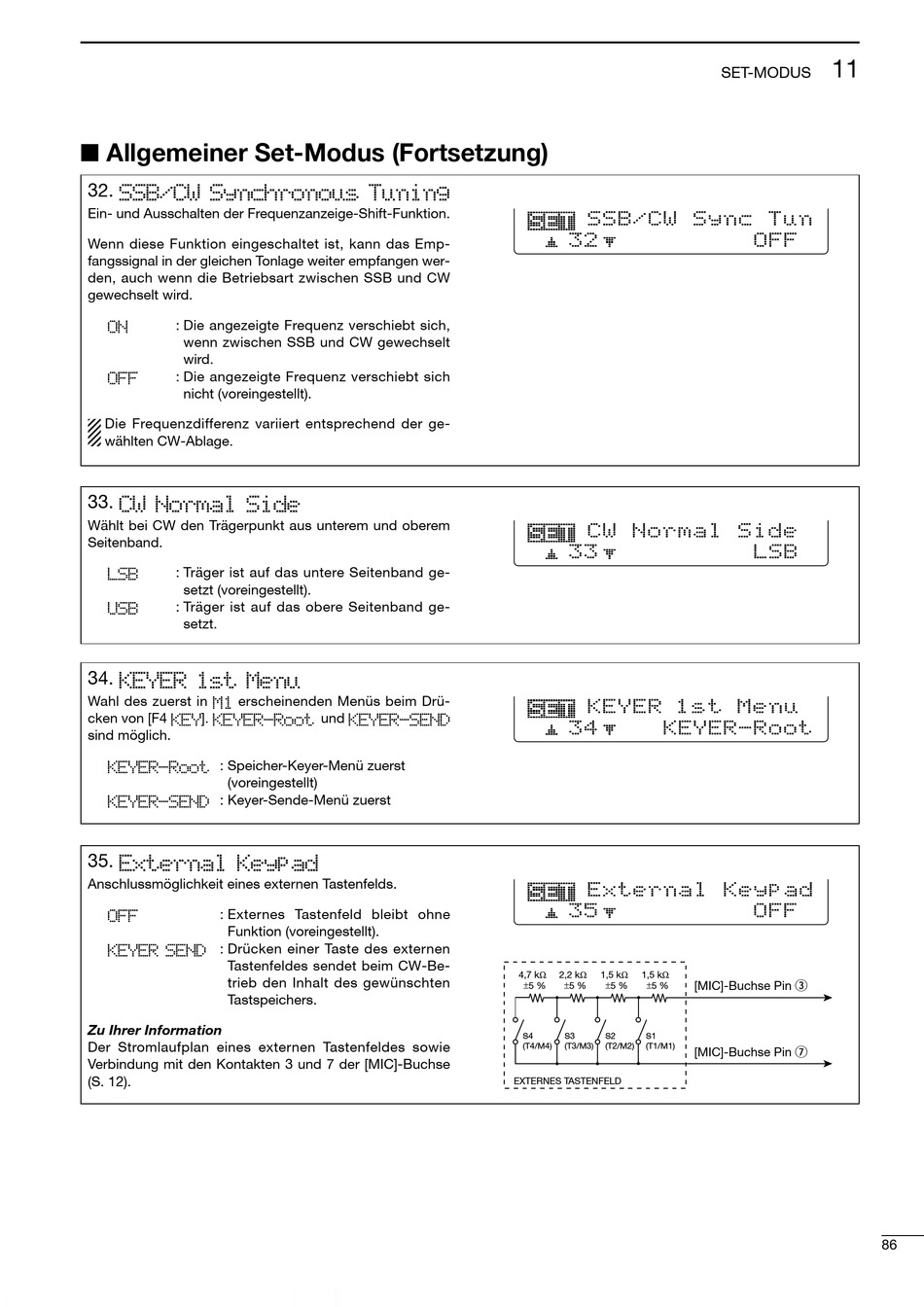

Allgemeiner Set-Modus (Fortsetzung)
32. SSB/CW Synchronous Tuning
Ein- und Ausschalten der Frequenzanzeige-Shift-Funktion.
Wenn diese Funktion eingeschaltet ist, kann das Emp-
fangssignal in der gleichen Tonlage weiter empfangen wer-
den, auch wenn die Betriebsart zwischen SSB und CW
gewechselt wird.
ON
: Die angezeigte Frequenz verschiebt sich,
wenn zwischen SSB und CW gewechselt
wird.
OFF
: Die angezeigte Frequenz verschiebt sich
nicht (voreingestellt).
Die Frequenzdifferenz variiert entsprechend der ge-
wählten CW-Ablage.
33. CW Normal Side
Wählt bei CW den Trägerpunkt aus unterem und oberem
Seitenband.
LSB
: Träger ist auf das untere Seitenband ge-
setzt (voreingestellt).
USB
: Träger ist auf das obere Seitenband ge-
setzt.
34. KEYER 1st Menu
Wahl des zuerst in M1 erscheinenden Menüs beim Drü-
cken von [F4 KEY]. KEYER-Root und KEYER-SEND
sind möglich.
KEYER-Root : Speicher-Keyer-Menü zuerst
(voreingestellt)
KEYER-SEND : Keyer-Sende-Menü zuerst
35. External Keypad
Anschlussmöglichkeit eines externen Tastenfelds.
OFF
: Externes Tastenfeld bleibt ohne
Funktion (voreingestellt).
KEYER SEND : Drücken einer Taste des externen
Tastenfeldes sendet beim CW-Be-
trieb den Inhalt des gewünschten
Tastspeichers.
Zu Ihrer Information
Der Stromlaufplan eines externen Tastenfeldes sowie
Verbindung mit den Kontakten 3 und 7 der [MIC]-Buchse
(S. 12).
S S B / C W S y n c T u n
3 2
C W N o r m a l S i d e
3 3
K E Y E R 1 s t M e n u
3 4
K E Y E R - R o o t
E x t e r n a l K e y p a d
3 5
4,7 kΩ
2,2 kΩ
1,5 kΩ
1,5 kΩ
± 5 %
± 5 %
± 5 %
± 5 %
S4
S3
S2
S1
(T4/M4)
(T3/M3)
(T2/M2)
(T1/M1)
EXTERNES TASTENFELD
11
SET-MODUS
O F F
L S B
O F F
[MIC]-Buchse Pin e
[MIC]-Buchse Pin u
86
