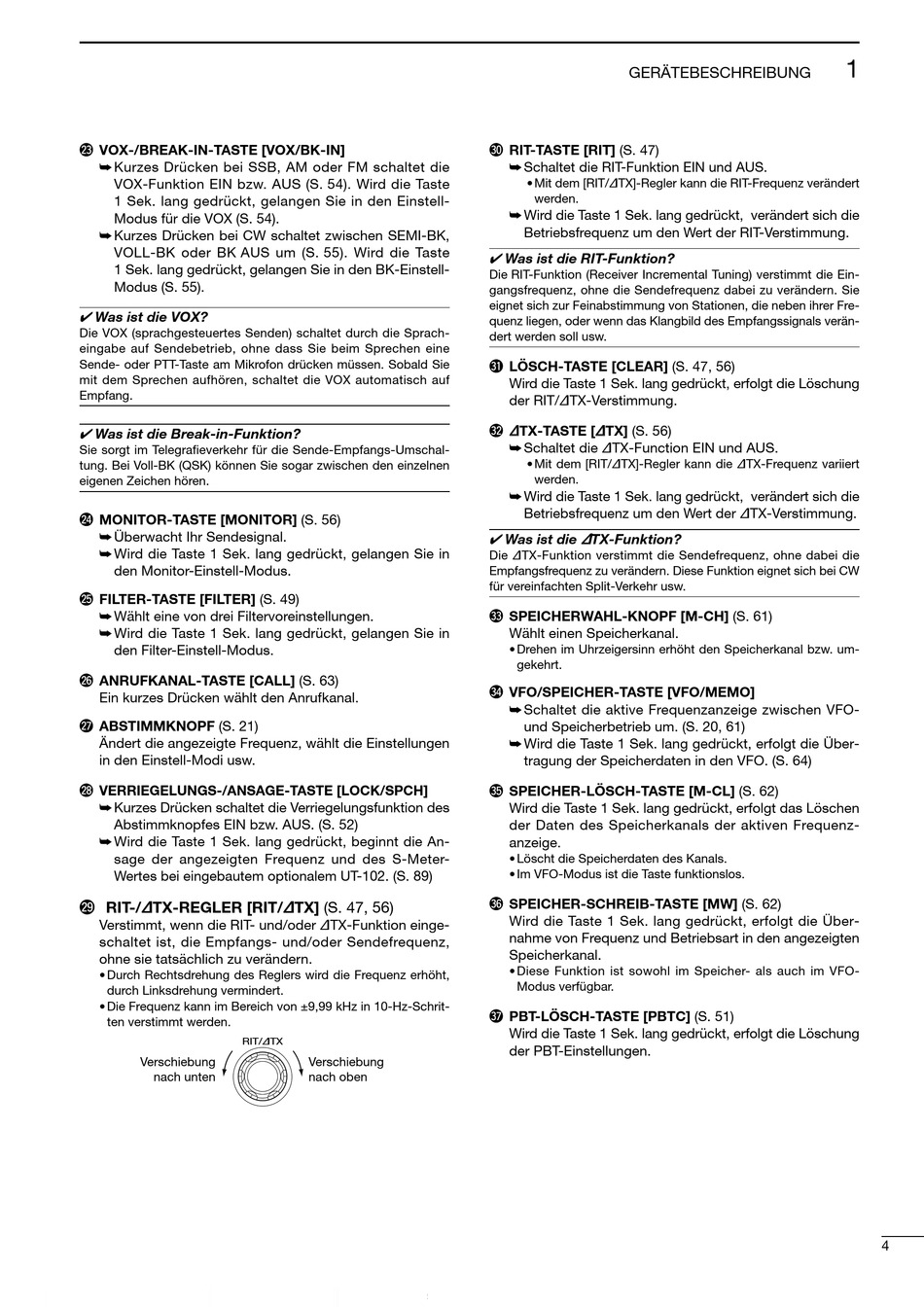

@3 VOX-/BREAK-IN-TASTE [VOX/BK-IN]
Kurzes Drücken bei SSB, AM oder FM schaltet die
VOX-Funktion EIN bzw. AUS (S. 54). Wird die Taste
1 Sek. lang gedrückt, gelangen Sie in den Einstell-
Modus für die VOX (S. 54).
Kurzes Drücken bei CW schaltet zwischen SEMI-BK,
VOLL-BK oder BK AUS um (S. 55). Wird die Taste
1 Sek. lang gedrückt, gelangen Sie in den BK-Einstell-
Modus (S. 55).
Was ist die VOX?
Die VOX (sprachgesteuertes Senden) schaltet durch die Sprach-
eingabe auf Sendebetrieb, ohne dass Sie beim Sprechen eine
Sende- oder PTT-Taste am Mikrofon drücken müssen. Sobald Sie
mit dem Sprechen aufhören, schaltet die VOX automatisch auf
Empfang.
Was ist die Break-in-Funktion?
Sie sorgt im Telegrafieverkehr für die Sende-Empfangs-Umschal-
tung. Bei Voll-BK (QSK) können Sie sogar zwischen den einzelnen
eigenen Zeichen hören.
@4 MONITOR-TASTE [MONITOR] (S. 56)
Überwacht Ihr Sendesignal.
Wird die Taste 1 Sek. lang gedrückt, gelangen Sie in
den Monitor-Einstell-Modus.
@5 FILTER-TASTE [FILTER] (S. 49)
Wählt eine von drei Filtervoreinstellungen.
Wird die Taste 1 Sek. lang gedrückt, gelangen Sie in
den Filter-Einstell-Modus.
@6 ANRUFKANAL-TASTE [CALL] (S. 63)
Ein kurzes Drücken wählt den Anrufkanal.
@7 ABSTIMMKNOPF (S. 21)
Ändert die angezeigte Frequenz, wählt die Einstellungen
in den Einstell-Modi usw.
@8 VERRIEGELUNGS-/ANSAGE-TASTE [LOCK/SPCH]
Kurzes Drücken schaltet die Verriegelungsfunktion des
Abstimmknopfes EIN bzw. AUS. (S. 52)
Wird die Taste 1 Sek. lang gedrückt, beginnt die An-
sage der angezeigten Frequenz und des S-Meter-
Wertes bei eingebautem optionalem UT-102. (S. 89)
@9 RIT-/∂ ∂ TX-REGLER [RIT/∂ ∂ TX] (S. 47, 56)
Verstimmt, wenn die RIT- und/oder ∂TX-Funktion einge-
schaltet ist, die Empfangs- und/oder Sendefrequenz,
ohne sie tatsächlich zu verändern.
• Durch Rechtsdrehung des Reglers wird die Frequenz erhöht,
durch Linksdrehung vermindert.
• Die Frequenz kann im Bereich von ±9,99 kHz in 10-Hz-Schrit-
ten verstimmt werden.
RIT/∂TX
Verschiebung
nach unten
Verschiebung
nach oben
GERÄTEBESCHREIBUNG
#0 RIT-TASTE [RIT] (S. 47)
Schaltet die RIT-Funktion EIN und AUS.
• Mit dem [RIT/∂TX]-Regler kann die RIT-Frequenz verändert
werden.
Wird die Taste 1 Sek. lang gedrückt, verändert sich die
Betriebsfrequenz um den Wert der RIT-Verstimmung.
Was ist die RIT-Funktion?
Die RIT-Funktion (Receiver Incremental Tuning) verstimmt die Ein-
gangsfrequenz, ohne die Sendefrequenz dabei zu verändern. Sie
eignet sich zur Feinabstimmung von Stationen, die neben ihrer Fre-
quenz liegen, oder wenn das Klangbild des Empfangssignals verän-
dert werden soll usw.
#1 LÖSCH-TASTE [CLEAR] (S. 47, 56)
Wird die Taste 1 Sek. lang gedrückt, erfolgt die Löschung
der RIT/∂TX-Verstimmung.
#2 ∂ ∂ TX-TASTE [∂ ∂ TX] (S. 56)
Schaltet die ∂TX-Function EIN und AUS.
• Mit dem [RIT/∂TX]-Regler kann die ∂TX-Frequenz variiert
werden.
Wird die Taste 1 Sek. lang gedrückt, verändert sich die
Betriebsfrequenz um den Wert der ∂TX-Verstimmung.
Was ist die ∂ ∂ TX-Funktion?
Die ∂TX-Funktion verstimmt die Sendefrequenz, ohne dabei die
Empfangsfrequenz zu verändern. Diese Funktion eignet sich bei CW
für vereinfachten Split-Verkehr usw.
#3 SPEICHERWAHL-KNOPF [M-CH] (S. 61)
Wählt einen Speicherkanal.
• Drehen im Uhrzeigersinn erhöht den Speicherkanal bzw. um-
gekehrt.
#4 VFO/SPEICHER-TASTE [VFO/MEMO]
Schaltet die aktive Frequenzanzeige zwischen VFO-
und Speicherbetrieb um. (S. 20, 61)
Wird die Taste 1 Sek. lang gedrückt, erfolgt die Über-
tragung der Speicherdaten in den VFO. (S. 64)
#5 SPEICHER-LÖSCH-TASTE [M-CL] (S. 62)
Wird die Taste 1 Sek. lang gedrückt, erfolgt das Löschen
der Daten des Speicherkanals der aktiven Frequenz-
anzeige.
• Löscht die Speicherdaten des Kanals.
• Im VFO-Modus ist die Taste funktionslos.
#6 SPEICHER-SCHREIB-TASTE [MW] (S. 62)
Wird die Taste 1 Sek. lang gedrückt, erfolgt die Über-
nahme von Frequenz und Betriebsart in den angezeigten
Speicherkanal.
• Diese Funktion ist sowohl im Speicher- als auch im VFO-
Modus verfügbar.
#7 PBT-LÖSCH-TASTE [PBTC] (S. 51)
Wird die Taste 1 Sek. lang gedrückt, erfolgt die Löschung
der PBT-Einstellungen.
