1

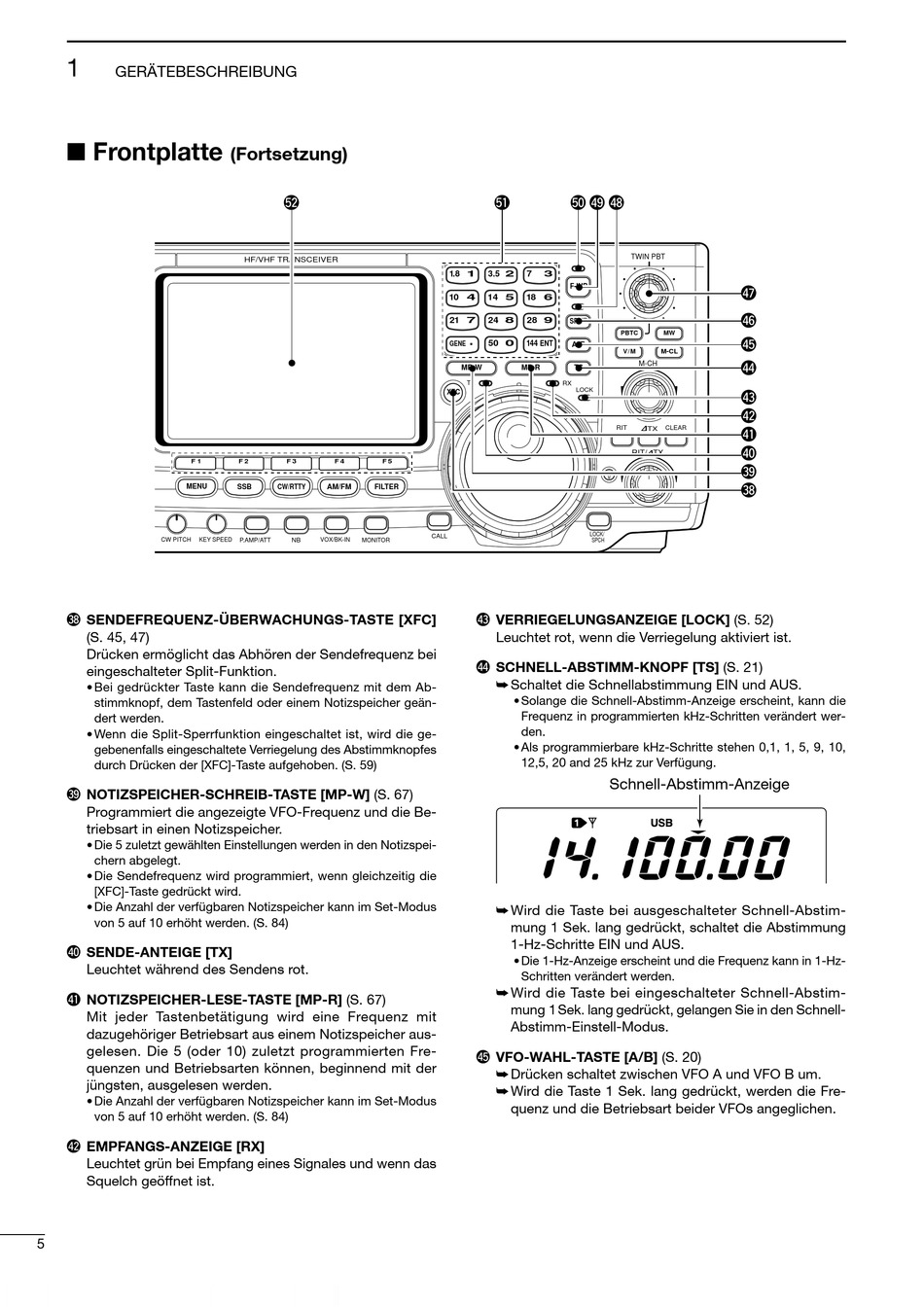

GERÄTEBESCHREIBUNG
Frontplatte
i746PRO
NER
ANT
NR
NOTCH
A
NR
/NOTCH
AF
RF/SQL
F 1
MENU
MIC GAIN
RF PWR
CW PITCH
KEY SPEED
#8 SENDEFREQUENZ-ÜBERWACHUNGS-TASTE [XFC]
(S. 45, 47)
Drücken ermöglicht das Abhören der Sendefrequenz bei
eingeschalteter Split-Funktion.
• Bei gedrückter Taste kann die Sendefrequenz mit dem Ab-
stimmknopf, dem Tastenfeld oder einem Notizspeicher geän-
dert werden.
• Wenn die Split-Sperrfunktion eingeschaltet ist, wird die ge-
gebenenfalls eingeschaltete Verriegelung des Abstimmknopfes
durch Drücken der [XFC]-Taste aufgehoben. (S. 59)
#9 NOTIZSPEICHER-SCHREIB-TASTE [MP-W] (S. 67)
Programmiert die angezeigte VFO-Frequenz und die Be-
triebsart in einen Notizspeicher.
• Die 5 zuletzt gewählten Einstellungen werden in den Notizspei-
chern abgelegt.
• Die Sendefrequenz wird programmiert, wenn gleichzeitig die
[XFC]-Taste gedrückt wird.
• Die Anzahl der verfügbaren Notizspeicher kann im Set-Modus
von 5 auf 10 erhöht werden. (S. 84)
$0 SENDE-ANTEIGE [TX]
Leuchtet während des Sendens rot.
$1 NOTIZSPEICHER-LESE-TASTE [MP-R] (S. 67)
Mit jeder Tastenbetätigung wird eine Frequenz mit
dazugehöriger Betriebsart aus einem Notizspeicher aus-
gelesen. Die 5 (oder 10) zuletzt programmierten Fre-
quenzen und Betriebsarten können, beginnend mit der
jüngsten, ausgelesen werden.
• Die Anzahl der verfügbaren Notizspeicher kann im Set-Modus
von 5 auf 10 erhöht werden. (S. 84)
$2 EMPFANGS-ANZEIGE [RX]
Leuchtet grün bei Empfang eines Signales und wenn das
Squelch geöffnet ist.
5
(Fortsetzung)
%2
HF/VHF TRANSCEIVER
F 2
F 3
F 4
F 5
SSB
CW/RTTY
AM/FM
FILTER
P.AMP/ATT
NB
VOX/BK-IN
MONITOR
%1
%0 $9 $8
1.8
1
3.5
2
7
3
F-INP
10
4
14
5
18
6
21
7
24
8
28
9
SPLIT
0
GENE
50
144 ENT
A /B
MP - W
MP - R
TS
TX
RX
LOCK
XFC
LOCK/
CALL
SPCH
$3 VERRIEGELUNGSANZEIGE [LOCK] (S. 52)
Leuchtet rot, wenn die Verriegelung aktiviert ist.
$4 SCHNELL-ABSTIMM-KNOPF [TS] (S. 21)
Schaltet die Schnellabstimmung EIN und AUS.
• Solange die Schnell-Abstimm-Anzeige erscheint, kann die
Frequenz in programmierten kHz-Schritten verändert wer-
den.
• Als programmierbare kHz-Schritte stehen 0,1, 1, 5, 9, 10,
12,5, 20 and 25 kHz zur Verfügung.
Wird die Taste bei ausgeschalteter Schnell-Abstim-
mung 1 Sek. lang gedrückt, schaltet die Abstimmung
1-Hz-Schritte EIN und AUS.
• Die 1-Hz-Anzeige erscheint und die Frequenz kann in 1-Hz-
Schritten verändert werden.
Wird die Taste bei eingeschalteter Schnell-Abstim-
mung 1 Sek. lang gedrückt, gelangen Sie in den Schnell-
Abstimm-Einstell-Modus.
$5 VFO-WAHL-TASTE [A/B] (S. 20)
Drücken schaltet zwischen VFO A und VFO B um.
Wird die Taste 1 Sek. lang gedrückt, werden die Fre-
quenz und die Betriebsart beider VFOs angeglichen.
TWIN PBT
$7
$6
PBTC
MW
$5
V / M
M-CL
$4
M-CH
$3
$2
RIT
CLEAR
$1
∂TX
$0
RIT/∂TX
#9
#8
Schnell-Abstimm-Anzeige
