Anschließen
7.2
Standard-
anschlüsse
WARNUNG
WARNUNG
HINWEIS
7-8
Downloaded from www.Manualslib.com
Steueranschlüsse
Das Gerät besitzt in der Grundausführung folgende Steueranschlüsse
auf der Regelungsbaugruppe CUMC:
♦ serielle Schnittstelle (RS232 / RS485) für PC oder OP1S
(Schnittstelle 1)
♦ eine serielle Schnittstelle (USS-Bus, RS485) (Schnittstelle 2)
♦ eine Steuerklemmleiste mit digitalen und analogen Ein- und
Ausgängen.
Vor dem Anschließen oder Abklemmen der Steuerleitungen und
Geberkabel muss das Gerät spannungsfrei geschaltet werden (24 V-
Elektronikstromversorgung und Zwischenkreis-/Netzspannung)!
Nichtbeachtung dieser Maßnahme kann zu Geberdefekten führen. Ein
defekter Geber kann unkontrollierte Achsbewegungen verursachen.
Die externe 24-V-Einspeisung und alle mit den Steueranschlüssen
verbundenen Stromkreise müssen nach EN 50178 die Anforderungen
der Sicheren elektrischen Trennung erfüllen (PELV-Stromkreis =
Protective Extra Low Voltage).
Die Masse der Steueranschlüsse ist geräteintern mit dem Schutzleiter
(Erde) verbunden (PELV-Stromkreis).
X108
S1
X101
X103
S2

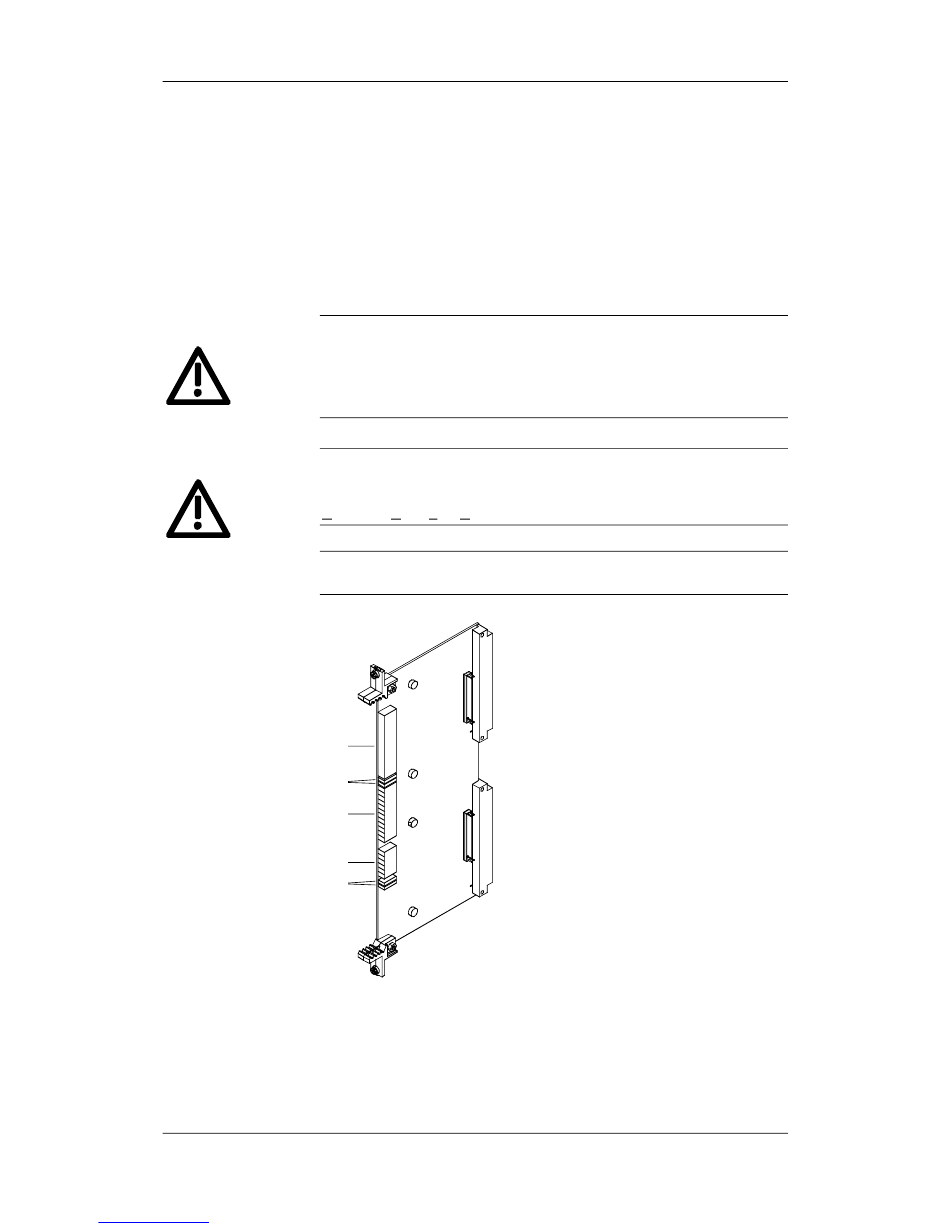

Bild 7-4
manuals search engine
Ansicht der CUMC
Betriebsanleitung
08.2009
6SE7087-6JD50 Siemens AG
SIMOVERT MASTERDRIVES
