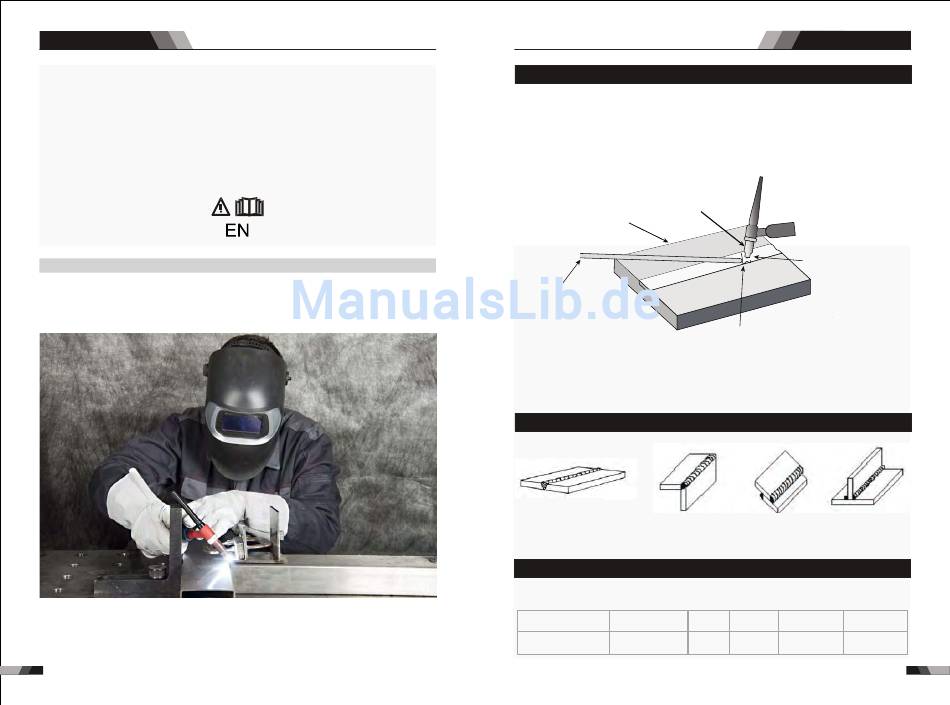

1.1 TIG Grundlegende Schweißverfahren
Gas Tungston Arc Welding (GTAW) oder Tungston Inert Gas (TIG), auch Wolfram Schweißen
genannt, ist ein Schweißprozess, bei dem ein Lichtbogen zwischen dem Arbeitsteil und einer
einzelnen Wolfram Elektrode hergestellt wird. Die Abschirmung stellt ein durch ein Schutzgas
oder eine Schutzgasmischung, die normalerweise aus Argon besteht. Je nach Schweißpro-
zess kann ein Schweißzusatz genutzt werden.
Gas Becher Keramik,
Schlagmetall oder
wassergekühltcm
Arbeitsteil aus
Metall
jedem
Gebrauchsmetall
Schweißungen
mit oder Füllmaterial
TIG Schweißanwendung
1.2 Nahtformen beim TIG Schweißen
a Stumpfnaht
b Überlappstoß-
verbindung
1.3 Erklärung von Schweißqualität
Die Relation aus Farbe des Schweißbereiches und dem Schutzeffekt auf
Edelstahl
Farbe des Schweiß- Silber / Golden
bereiches
Schutzeffekt Am besten
TIG Schweißen
Wolfram Dauerelektrode
Inert Gas schützt
Elektrode und Schweißpool
c Eckverbindung d T-Naht
Rot-Grau grey
Blau Schwarz
Am schle-
Gut
Besser
Schlecht
chtesten
