Zusammenfassung DC PULS SERIENAUSRÜSTUNG

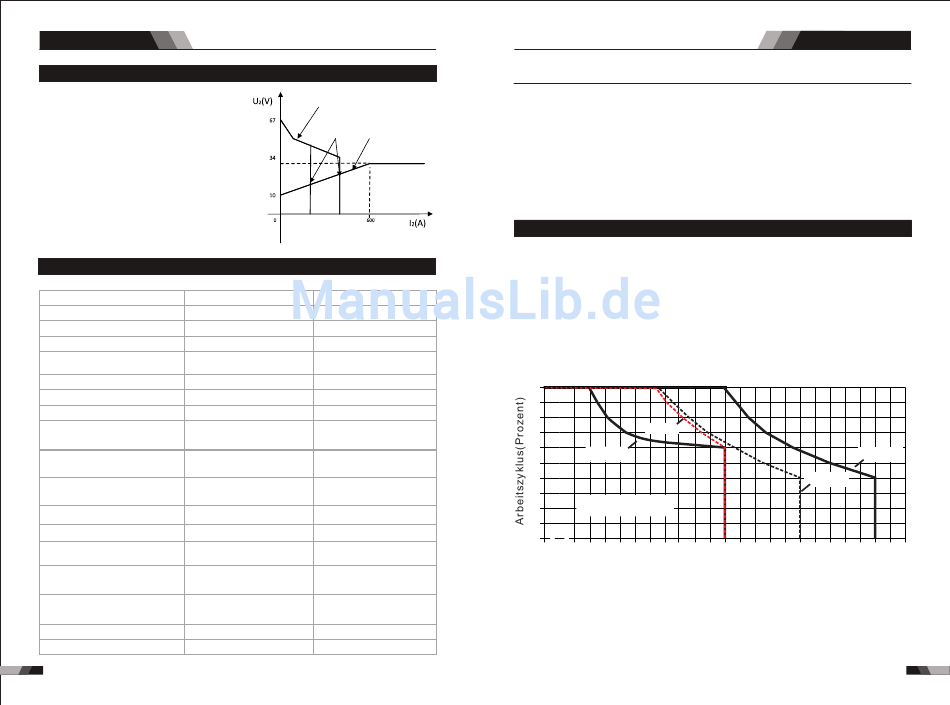

1.3 Volt- Ampere Characteristic
Die TIG T231 / T331 Schweißmaschine
b e s i t z t e i n e a u s g e z e i c h n e t e Vo l t -
Ampere-Kennlinie, deren Graph in der
folgenden Abbildung dargestellt ist. Die
Beziehung zwischen der herkömmlichen
Nennbelastungsspannung U und dem
2
herkömmlichen Schweißstrom I ist
2
dargestellt:
Wenn I ≤600A, U = 10 + 0.04 I (V);
2 2 2
Wenn I > 600A, U = 34 (V) ist.
2 2
1.4 Spezifikationen für T231 und T331
Bezeichnung
VECTOR DIGITAL T231
Gewicht der Schweißgeräts
10.9 kg
Abmessungen des Schweißgeräts
H395mmxB180mmxT370mm
Kühlung Lüftergekühlt
Stromquelle nach
Schweißmaschinentyp
Umrichterprinzip
Europäische Normen
EN 60974-1 / IEC 60974-1
Anzahl der Phasen
1
Nominal Supply Voltage
230V +/- 15%
Spannung der Netzeinspeisung,
50/60Hz
nominal
Schweißstrombereich
5 - 200A
(DC STICK-Modus)
Schweißstrombereich
5 - 200A
(DC WIG-Modus)
Eingangsstrom effektiv 32.3A
Eingangsstrom max
41.7A
Erforderliche Auslegung des
14.4kVA
Einphasengenerators
STICK
200A @ 60%, 28V
Schweißstrom bei,
110A @ 100%, 24.4V
40°C, 10 min
WIG
200A @ 60%,18V
Schweißstrom bei,
155A @ 100%, 16.2V
40°C, 10 min
Ruhespannung
66V DC
Schutzgrad IP23
72
Volt- Ampere
Charakteristik
Relation zwischen
herkömmlicher
Ladungsspannung
und Schweißstromstärke
Arbeitspunkt
VECTOR DIGITAL T331
19.6 kg
H515mmxB220mmxT380mm
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
3
400V +/- 15%
50/60Hz
30 - 250A
10 - 300A
8.6A
13.7A
14.2KVA
250A @ 40%, 30V
158A @ 100%, 26.3V
300A @40%, 22V
190A @ 100%, 17.6V
66V DC
IP23
DC PULS SERIENAUSRÜSTUNG
Hinweis
Hinweis 1: Der Effektivstrom sollte benutzt werden um die Kabelgröße und Bestimmungen
zu bestimmen.
Hinweis 2: Generatoranforderungen liegen bei maximaler Taktleistung / Arbeitszyklus.
Hinweis 3: Motorrennströme und thermische Schalter sind bei der Anwendung zu empfehlen.
Sehen Sie die lokalen Anforderungen für Ihren Sachverhaltdiesbezüglich nach.
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Serviceab

1.5 Arbeitszyklus

Der Nennbetriebswirkungsgrad einer Schweißstromquelle ist eine Aussage über die Zeit,
in der er mit seiner Bemessungsschweißstromleistung betrieben werden kann, ohne die T
emperaturgrenzen der Isolierung der Bauteile zu überschreiten. Um die 10-Minuten-
Einschaltdauer zu erklären, wird folgendes Beispiel verwendet. Man nehme an, dass eine
Schweißstromquelle so ausgelegt ist, dass sie bei einem Arbeitszyklus von 40% arbeitet,
das sind 300 Ampere bei 22,0 Volt. Dies bedeutet, dass sie so konstruiert und gebaut wurde,
dass sie die Nennstromstärke (300A) für 6 Minuten, d. H. Lichtbogenschweißzeit, aus jeder
10-Minuten-Periode (40% von 10 Minuten ist 4 Minuten) ergibt. Während der anderen 6
Minuten der 10-Minuten-Periode muss die Schweißstromquelle im Leerlauf laufen und
abkühlen lassen.
1 0 0
9 0
8 0
T231TIG
7 0
6 0
T231 stick
5 0
4 0
3 0
Sicherer Arbeitsvorgang
2 0
(TIG&STICK)
1 0
0
0 1 0 0 1 2 0 140 160 180
Schweißstromstärke(Ampere)
Zusammenfassung
T331 TIG
T331 stick
2 00 2 2 0 240 260 280 300 320
73
