SCHNEIDESERIEN AUSRÜSTUNG
Zusammenfassung
Hinweis
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Servicea
1.9 Mitgelieferte Einzelteile
C101
◆ Plasmabrenner 6M PT100
◆ 3M Netzkabel
◆ 300 Ampere Erdungsklemme 3M
◆ Benutzerhandbuch

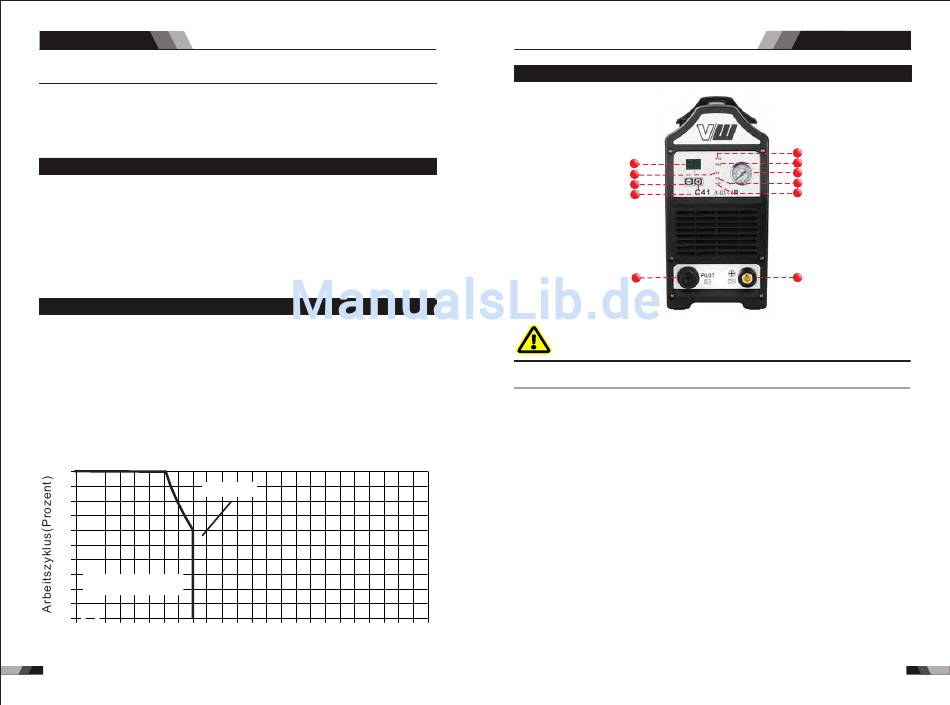

1.10 Arbeitszyklus

Der Nennbetriebswirkungsgrad einer Schweißstromquelle ist eine Aussage über die Zeit,
in der er mit seiner Bemessungsschweißstromleistung betrieben werden kann, ohne die
Temperaturgrenzen der Isolierung der Bauteile zu überschreiten. Um die 10-Minuten-
Einschaltdauer zu erklären, wird folgendes Beispiel verwendet. Man nehme an, dass eine
Schweißstromquelle so ausgelegt ist, dass sie bei einem Arbeitszyklus von 60% arbeitet,
das sind 100 Ampere bei 120,0 Volt. Dies bedeutet, dass sie so konstruiert und gebaut wurde,
dass sie die Nennstromstärke (100A) für 6 Minuten, d. H. Lichtbogenschweißzeit, aus jeder
10-Minuten-Periode (60% von 10 Minuten ist 6 Minuten) ergibt. Während der anderen 4
Minuten der 10-Minuten-Periode muss die Schweißstromquelle im Leerlauf laufen und
abkühlen lassen.
1 0 0
9 0
C101 CUT
8 0
7 0
6 0
5 0
4 0
3 0
Sicherer Arbeitsvorgang
2 0
1 0
0
75 10 0
0 25 5 0
Schweißstromstärke(Ampere)
58
150 175 2 0 0 2 25 2 5 0 275
125
SCHNEIDESERIEN AUSRÜSTUNG
2.1 Layout für die Steuertafel C41
WARNUNG
Berühren Sie das Elektrodenkabel nicht, während es an das System angeschlossen ist!
Das Kabel steht unter Schweißspannungspotential.
1. Digitales Display
Das digitale Messgerät zeigt die vorher eingestellte Schneidestromstärke und die
tatsächliche Stromstärke beim Schneiden an.
2. Betriebszustandsanzeige
Die grüne Betriebszustandsanzeige leuchtet auf, wenn der Ein-/Ausschalter in ON
Stellung befindet und der richtige Netzstrom vorhanden ist.
3. Arbeitszähler
Legen Sie den Schalter der Schneidepistole um, stellen Sie die gewünschte Spannung
ein und das Licht sollte aufleuchten.
4. Anzeigeleuchte thermische Überlast
Als Schutzeinrichtung ist die Schweißstromquelle mit einem sich automatisch zurückse-
tzendem Thermostat ausgestattet. Bei Überschreitung der Einschaltdauer der
Stromquelle leuchtet die Anzeigeleuchte auf und weist damit auf Überhitzung des Geräts
hin. Wenn die Anzeigeleuchte anleuchtet, ist die Leistungsabgabe der Schweißstromquelle
deaktiviert. Sobald sich das Gerät abkühlt, erlischt diese Anzeigeleuchte, und der Übertemper-
aturzustand wird zurückgesetzt. Beachten Sie, dass der Netzschalter eingeschaltet bleiben
muss, damit der Lüfter weiterlaufen kann und das Gerät somit ausreichend gekühlt wird.
Schalten Sie bei Thermischer Überlast das Gerät niemals aus.
3 00
5. Plasmabrenner Störungsanzeige
Meldet eine Störung, sollte die Schneidepistole mangelhaft angeschlossen sein.
2
3
1
9
4
5
7
6
8
11 10
Inbetriebnahme
