MULTIFUNKTIONS SERIENAUSRÜSTUNG
Inbetriebnahme
14. Programmiertaste Back
Durch Drücken dieser Taste gelangen Sie zum vorherigen Schritt der Programmierabfolge.
15. Positive Kontrolle
Der Positive Regler wird verwendet, um die Programmiersequenz auszuwählen.
16. Negative Kontrolle
Der Negativdrehknopf wird verwendet, um in der Programmierung den Minuspunkt zu
wählen.
17. Plus-Schweißanschluss
Plus-Schweißanschluss. Der Schweißstrom fließt von der Stromquelle über Hochleistungs-
anschlüsse mit Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker
eingesteckt und festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
18. 5-polige Steuerbuchse
Die 5-polige Buchse wird zum Anschließen eines Brennerschalters oder einer Fernbe-
dienung an die Schaltkreise der Schweißstromquelle verwendet.
19. Minus-Schweißanschluss
Minus-Schweißanschluss. Der Schweißstrom fließt von der Stromquelle über Hochleistungs-
anschlüsse mit Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker
eingesteckt und festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
20. Schutzgas Austritt
Der Schutzgas-Austritt auf der Frontblende ist ein schneller Anschluss einer geeigneten
TIG-Brenner.
VORSICHT
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.

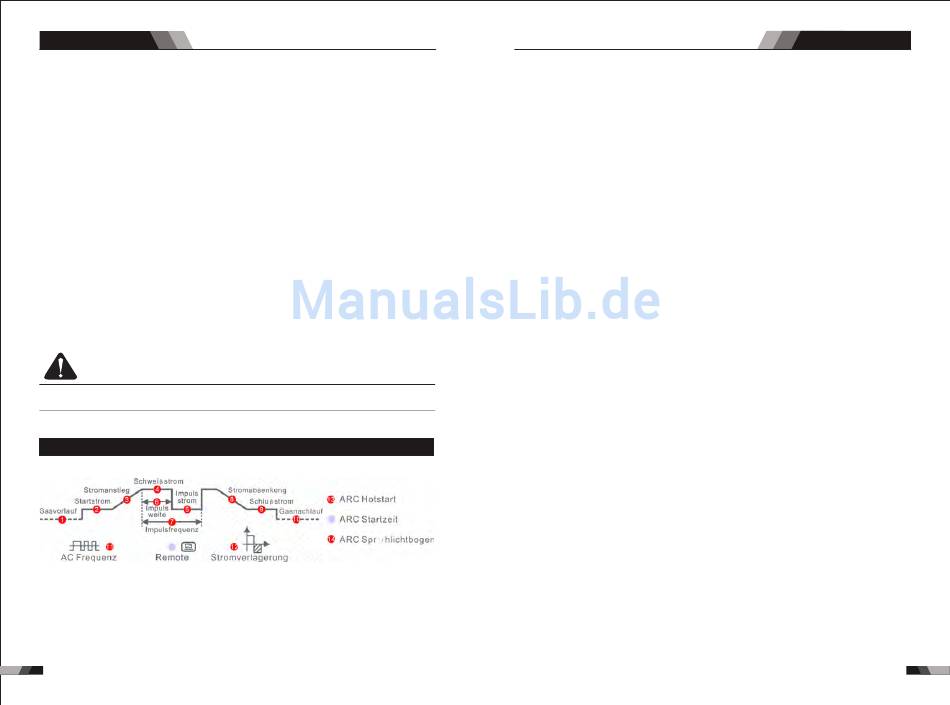

2.4 Bedienfeld

1. Pre-Flow (Gasvorlauf)
Einstellbar zwischen 0.1 - 5S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird verwendet, um bei
Betätigung des Brennerschalters vor Zündung des Lichtbogens Gas in die Schweißzone
strömen zu lassen. Mit dieser Steuerung wird die Porosität am Schweißnahtanfang
erheblich reduziert.
100
MULTIFUNKTIONS SERIENAUSRÜSTUNG
2. Initial Current (Startstrom)
Grundstrom ist Einstellbar zwischen 10 - 200 AMP
Dieser Parameter ist nur in den TIG-Schweißmodi mit vierstufigem Schalterbetrieb (4T)
aktiv und wird dafü r verwendet, den Zü n dstrom zum TIG-Schweißen einzustellen. Der
Anfangswert des Schweißstroms wird so lange beibehalten, bis der Brennerschalter
nach dem Betä t igen wie der losgelassen wird
Hinweis: Der maximal verfügbare Schweißstrom wird durch den Wert des Grundstroms
begrenzt.
3. Up Slope (Stromanstieg)
Einstellbar zwischen 0.1 – 10S
Dieser Parameter ist nur in den TIG-Schweißmodi mit zweistufigem oder vierstufigem
Schalterbetrieb (2T und 4T) aktiv und wird zur Einstellung der Zeit verwendet, in der der
Schweißstrom nach dem Betätigen und Loslassen des Brennerschalters vom Schweißstrom-
Anfangswert zum Wert High (obere Stromstärke) oder BASE (Grundstrom) erhöht wird.
4. Maximalstromstärke
Verstellbereich
O251: 10 - 200 AMP (DC TIG Modus), 10 – 200 AMP (Stick Modus)
Mit diesem Parameter wird im TIG-Modus die Stromstärke eingestellt. Mit diesem
Parameter wird auch die STICK Stromstärke eingestellt.
5. Grundstromstärke
Verstellbereich
O251: 10 - 200 AMP (DC TIG Modus), 10 – 200 AMP (AC HF TIG Modus)
Sekundärstromstärke (TIG)/ Pulspausenstärke.
6. Impulsdauer
Einstellbar zwischen 10%-90%
Mit diesem Parameter wird bei eingeschaltetem PULSE-Modus (Impulslichtbogenschweißen)
der prozentuale Zeitanteil der IMPULSFREQUENZ für die obere Stromstärke eingestellt
7. Impulsfrequenz
Einstellbar zwischen 1HZ – 200 HZ
Mit diesem Parameter wird bei eingeschaltetem PULSE-Modus die IMPULSFREQUENZ
eingestellt.
8. Stromabsenkung
Einstellbar zwischen 0.1 – 10S
Dieser Parameter ist nur in den TIG-Schweißmodi aktiv und wird zur Einstellung der Zeit
verwendet, in der der Schweißstrom nach dem Betätigen des Brennerschalters auf den
Wert des Kraterfü l lstroms abgesenkt wird. Diese Steuerung dient dazu, Krater zu besei-
tigen, die sich am Ende einer Schweißnaht bilden können.
9. Schlussstrom
Einstellbar zwischen 10 – 200 AMP
Dieser Parameter läuft ausschließlich im (4T) TIG Modus und wird verwendet um beim
TIG Schweißen eine Stromstärke zum Beenden der Schweißnaht einzustellen. Der Schluss-
strom bleibt so lange eingeschaltet, bis der Brennerschalter nach dem Betätigen wieder
losgelassen wird.
Hinweis: Der Maximalwert des Schlussstroms ist auf den Einstellwert des Grundschwei-
ßstroms begrenzt.
Inbetriebnahme
101
