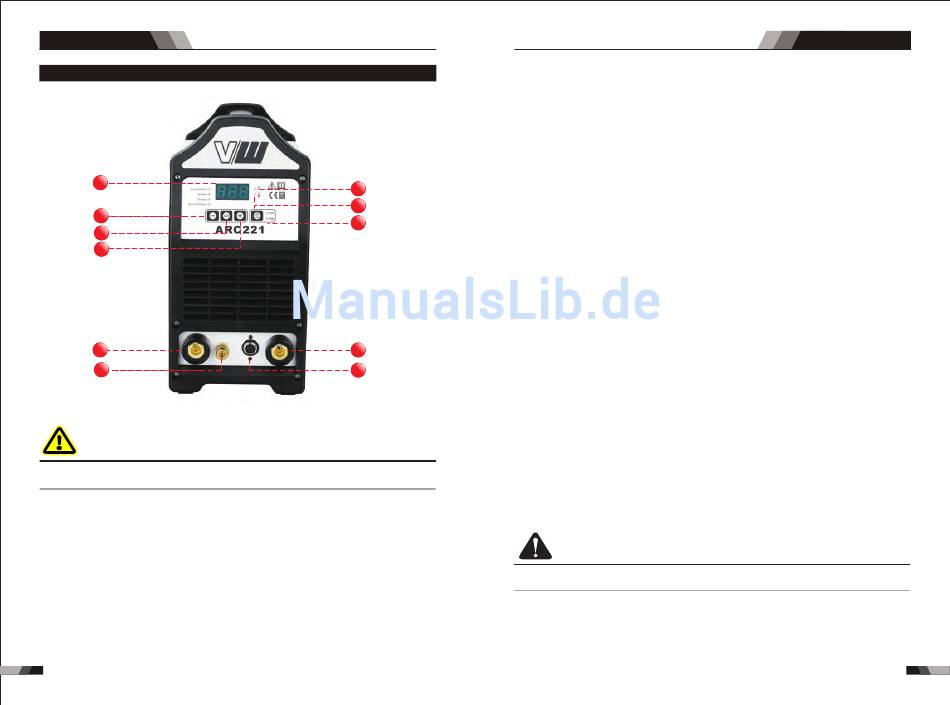

2.2 Layout für die Steuertafel E221
4
5
6
7
8
9
WARNING
Berühren Sie das Elektrodenkabel nicht, während es an das System angeschlossen ist!
Das Kabel steht unter Schweißspannungspotential.
1. Betriebszustandsanzeige
Die grüne Betriebszustandsanzeige leuchtet auf, wenn der Ein-/Ausschalter in ON
Stellung befindet und der richtige Netzstrom vorhanden ist.
2. Anzeigeleuchte thermische Überlast
Als Schutzeinrichtung ist die Schweißstromquelle mit einem sich automatisch
zurücksetzendem Thermostat ausgestattet. Bei Überschreitung der Einschaltdauer der
Stromquelle leuchtet die Anzeigeleuchte auf und weist damit auf Überhitzung des
Geräts hin. Wenn die Anzeigeleuchte anleuchtet, ist die Leistungsabgabe der
Schweißstromquelle deaktiviert. Sobald sich das Gerät abkühlt, erlischt diese
Anzeigeleuchte, und der Übertemperaturzustand wird zurückgesetzt. Beachten Sie,
dass der Netzschalter eingeschaltet bleiben muss, damit der Lüfter weiterlaufen kann
und das Gerät somit ausreichend gekühlt wird. Schalten Sie bei Thermischer Überlast
das Gerät niemals aus.
44
3. Schweißprozess Auswahl Knopf
Drücken Sie Prozess-Wahltaste und lassen Sie diese wieder los, um den Schweißmodus
von LIFT TIG zu STICK zu stellen. Der Schweißprozess wird sich zur nächsten Sequenz
ändern, wann immer der Knopf gedrückt und wieder losgelassen wurde. Das grüne Licht
neben dem Knopf wird aufleuchten um den ausgewählten Schweißmodus anzuzeigen.
4. Digitales Display
D a s d i g i ta l e M e s s g e rä t ze i g t d i e v o rh e r e i n g e s te l l te Sc h w e i ßstr o m s tä rke u n d d i e
e i n g e ste l l te n Pa ra me te r d e s Wa rmsta r ts, Sta rtze i t, A rc Fo rce u n d ta ts ä ch l i c h e
S ch w e i ßs tro mstä r k e b e i m S ch w e i ße n a n .
1 1
5. Negative Kontrolle
Der Negative Regler wird verwendet, um die Programmiersequenz aus 6. Auszuwählen.
2 2
3
6. Funktionsauswahl Knopf
Der ausgewählte Schweißmodus kann von Schweißstrom zu Warmstart, von Startzeit
zu Arc Force umgestellt werden.
7. Positive Kontrolle
Der Positive Regler wird verwendet, um die Programmiersequenz aus 6. auszuwählen.
8. Minus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit
Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und
festgezogen ist, um einen guten elektrischen Anschluss zu gewährleisten.
11
9. Schutzgas Austritt
10
Der Schutzgas-Austritt auf der Frontblende ist ein schneller Anschluss einer geeigneten
TIG-Brenner.
10. 5-polige Steuerbuchse
11. Plus-Schweißanschluss
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.
