Zusammenfassung

DC PULS SERIENAUSRÜSTUNG

1.1 Kurze Zusammenfassung

T231, T331 Schweißgeräteübernehmen die neuste Puls-Weiten-Modulationstechnologie
(PWM) und ist einem IGBT (insulatedgatebipolartransistor) Antriebsmodul, das Arbeits-
frequenz in Mittelfrequenz umwandeln und den ursprünglich großen Frequenzumformer
durch einen kleineren Mittelfrequenztransformator austauschen kann, ausgestattet. Somit
kennzeichnet es sich durch Mobilität, Kompaktheit, geringes Gewicht und niedrigen
Verbrauch.
Die Vorgaben des T213, T331 auf dem Bedienfeld können alle stufenlos angepasst werden.
Zum Beispiel also der Eingangsstromstärke, Stromstärke des Kraterlichtbogens, Schweiß-
stromstärke, Grundstrom relative Einschaltdauer, Stomanstiegs- und Stromabstiegszeit,
Gas Vor- und Nachströmung, Pulsfrequenz, Wechselstromfrequenz, Warmstartzyklus, Arc
Force- und Länge etc. Beim Schweißen wird Hochfrequenz und Hochspannung benötigt für
die Lichtbogenzündung, um den Erfolg der entzündeten Lichtbogen zu gewährleisten.
T231, T331 STICK Charakteristika:
◆ MCU Kontrollsystem, reagiert sofort auf alle Veränderungen.
◆ Hochfrequenz und Hochspannung für die Lichtbogenzündung, um den Erfolg der entz-
ündeten Lichtbogen zu gewährleisten.
◆ Vermeiden des Wechselstrom-Lichtbogenbruches mit speziellen Mitteln, auch wenn
Lichtbogenbruch auftritt, hält die HF den Lichtbogen stabil.
◆ Pedal steuert den Schweißstrom.
◆ TIG / DC-Betrieb, wenn die Wolfram-Elektrode das Werkstück beim Schweißen berührt,
tritt Kurzschlussstrom auf, um den Wolfram zu schützen.
◆ Intelligenter Schutz: Überspannung, Überstrom, Überhitzung, wenn die oben aufgeführten
Probleme auftreten, ist die Warnungslampe auf der Vorderseite eingeschaltet und der
Ausgangsstrom wird ausgeschaltet. Es führt zu Selbstschutz und verlängert den Nutzd-
auerzyklus.
◆ Anwendungen: DC Wechseltrichter TIG, exzellente Ausführung auf Kohlenstoffstahl,
Edelstahl, Titan etc.
Nach Wahl der Fronttafelfunktionen können die folgenden sechs Schweißwege realisiert
werden.
DC MMA
DC TIG
DC Pulse TIG
1. Für DC-MMA kann die Polaritätsverbindung nach verschiedenen Elektroden gewählt
werden,
2. Für DC-WIG wird normalerweise DCEP verwendet (Werkstück, das mit positiver Polarität
verbunden ist, während Brenner mit negativer Polarität verbunden ist). Diese Verbindung
hat viele Vorteile, wie stabiler Schweißlichtbogen, niedriger Wolframpolverlust, mehr
Schweißstrom, schmale und tiefe Schweißung;
3. DC puls TIG charakterisiert sich durch folgende Eigenschaften:
1). Impuls Heizung. Metall in geschmolzenem Pool ist kurze Zeit auf Hochtemperaturstatus
und friert schnell ein, das die Möglichkeit reduzieren kann, heißen Riss der Materialien
mit thermischer Empfindlichkeit zu produzieren.
2). Das Werkstück erhält wenig Hitze. Die Lichtbogenenergie wird fokussiert. Es ist für
dünnes Blech und super dünnes Blechschweißen verwendbar.
70
DC PULS SERIENAUSRÜSTUNG
3). Exakte Steuerung des Wärmeeingangs und der Größe des geschmolzenen Pools. Die
Eindringtiefe ist gleichmäßig. Es ist geeignet für das Schweißen durch eine Seite und
Umformen durch zwei Seiten und alle Positionsschweißung für Rohr.
4). Hochfrequenzbogen kann Metall für Mikroliter Gewebe bilden, beseitigen Abzugsloch
und verbessern die mechanische Leistung des Gelenkes.
5). Hochfrequenzbogen ist für hohe Schweißgeschwindigkeit verwendbar, um die Produk-
tivität zu verbessern.
TIG T231, T331– Schweißmaschinen sind für alle Positionen des Schweißens für
verschiedene Platten aus rostfreiem Stahl, Kohlenstoffstahl, legiertem Stahl, Titan,
Magnesium, Cuprum, etc., die auch für Rohrleitung, Schimmel, Petrochemie, Architektur,
Dekoration, Autoreparatur, Fahrrad, Handwerk und gemeinsame Herstellung geeignet.
MMA-------Manuelles Metallbogenschweißen
PWM-------Impulsbreitenmodulation
IGBT--------Isolation Gate Bipolar Transistor
TIG----------Wolfram-Inertgas-Schweißen

1.2 Funktionsprinzip

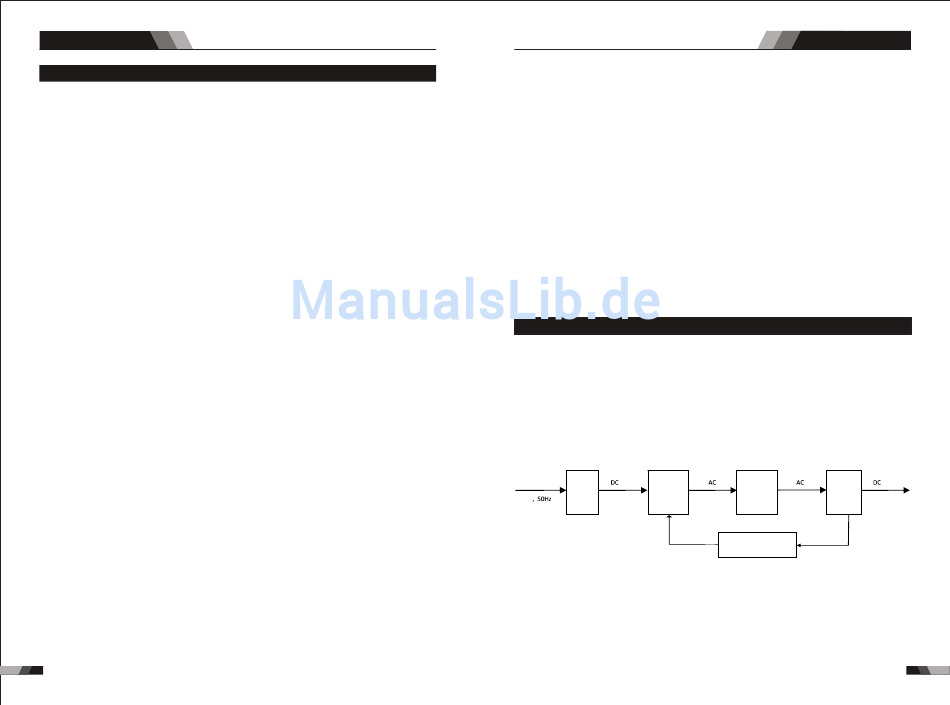

Das Arbeitsschema der T231/T331 Schweißmaschinen ist in der folgenden Abbildung
dargestellt. Einphasige 230 V Arbeitsfrequenz AC wird in DC (etwa 312 V) gleichgerichtet,
dann wird durch Wechselrichtergerät (IGBT-Modul) auf Mittelfrequenz AC (ca. 20 – 40 kHz)
umgerüstet, nach Spannungsreduzierung durch Mittelwandler (Haupttransformator) und
Gleichrichter Mittelfrequenz-Gleichrichter (schnelle Wiederherstellung Dioden) wird DC
ausgegeben, indem es IGBT-Modul gibt. Der Stromkreis nimmt gegenwärtige Rückkopplung-
Steuerungstechnologie an, um gegenwärtige Ausgabe stabil zu versichern. Unterdessen
kann der Schweißstromparameter kontinuierlich und stufenlos eingestellt werden, um den
Anforderungen des Schweißfahrzeugs gerecht zu werden.
Einphasig.
AC
Strom-
Wechsel-
richter
richter
230V
Zusammenfassung
Trans-
Wechsel-
forma-
richter
tor
Stromrückkopplungs-
kontrolle
